Instrukcja obsługi złącza telematycznego Genie Lift Connect 1294905GT
Przewodnik techniczny i specyfikacja złącza telematycznego Genie Lift Connect (1294905GT). Dokument zawiera szczegółowe schematy pinów, wykaz komponentów oraz instrukcje podłączenia dla różnych serii maszyn Genie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument jest suplementem do instrukcji serwisowej, dotyczącym złącza telematycznego Lift Connect. Zawiera on specyfikację techniczną, schematy pinów oraz wytyczne dotyczące podłączenia urządzeń telematycznych OEM do maszyn Genie. Przed przystąpieniem do prac należy upewnić się, że maszyna nie posiada certyfikacji EE, gdyż instalacja telematyki na takich jednostkach jest zabroniona.
Opis złącza telematycznego
Standardowe złącze telematyczne stosowane w maszynach Genie od 2019 roku to 12-pinowe gniazdo panelowe Deutsch DT. W zależności od wyposażenia może to być gniazdo typu panel mount lub in-line. Dostawcy OEM powinni wyposażyć swoje urządzenia w kompatybilną 12-pinową wtyczkę Deutsch.

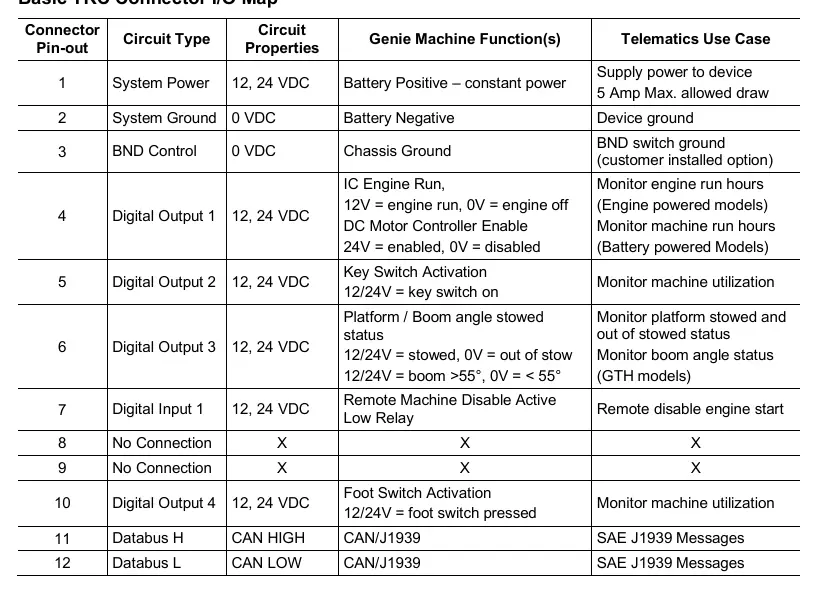

Specyfikacja pinów (Pin Out)
Instrukcja zawiera szczegółowe mapy pinów (I/O map) dla różnych grup maszyn Genie, w tym:
- Seria GS, GR, GRC, QS (Slab Scissor)
- Seria GS-69 RT, GS-84 RT, GS-90 RT
- Seria Z-30N, Z-34 DC, Z-45 DC
- Seria Z Booms (ALC-500, Bi-Energy)
- Seria S i Z Booms (ALC-600, ALC-1000)
- Modele GTH
- Modele Light Tower (AL4, AL5, RL4)
Każda tabela pinów określa typ obwodu (zasilanie, masa, wyjścia cyfrowe, magistrala CAN) oraz funkcję maszyny przypisaną do danego pinu.
Kompatybilność i starsze modele
Maszyny wyprodukowane w latach 2015–2019 mogą być wyposażone w starsze, 8-pinowe złącze telematyczne. W takim przypadku wymagane jest zastosowanie adaptera (Genie part number 1295251GT) w celu konwersji na 12-pinowe urządzenie telematyczne.
Bezpieczeństwo
Instalacja urządzenia telematycznego na maszynie z certyfikacją EE jest niedozwolona i powoduje unieważnienie certyfikacji EE maszyny. Właściciel jest odpowiedzialny za przeszkolenie operatorów i personelu serwisowego w zakresie potencjalnych zagrożeń związanych z ekspozycją na fale radiowe.
Informacje o producencie
Genie
Praktyczna pomoc
Typowe problemy
Brak komunikacji z urządzeniem telematycznym
Sprawdź zasilanie na pinie 1 (12V lub 24V w zależności od modelu) oraz masę na pinie 2.
Urządzenie nie działa na starszej maszynie
Maszyny z lat 2015-2019 mogą posiadać 8-pinowe złącze. Wymagany jest adapter (część nr 1295251GT).
Brak obsługi wybranej funkcji (np. zdalne wyłączanie)
Niektóre modele nie obsługują wszystkich wyjść dyskretnych. Jeśli funkcja nie jest dostępna, pin powinien pozostać niepodłączony.
Przed użyciem
- Upewnij się, że maszyna nie posiada certyfikacji EE (telematyka jest na nich zabroniona).
- Zidentyfikuj typ złącza w maszynie (12-pin lub 8-pin).
- Sprawdź napięcie zasilania (12V lub 24V) zgodnie z modelem maszyny.
- Zweryfikuj, czy wymagany jest adapter dla starszych modeli (2015-2019).
- Zapoznaj się z mapą pinów właściwą dla Twojego modelu maszyny.
Parametry w praktyce
- Pin 1 (System Power)
- Stałe zasilanie 12V lub 24V (max 5A).
- Pin 2 (System Ground)
- Masa urządzenia.
- Pin 11/12 (Databus)
- Magistrala CAN/J1939 do przesyłania danych.
- Pin 7 (Digital Input 1)
- Wejście do zdalnego wyłączania maszyny (Remote Machine Disable).
Ilustracje i schematy
- Schematy pinów (I/O Map) pokazują przypisanie funkcji maszyny do konkretnych pinów złącza.
- Schematy przekaźników (Remote Disable Engine Start) pokazują konfigurację dla zdalnego wyłączania silnika.
Zgodność modelu
- Złącze 12-pin jest standardem od 2019 roku.
- Modele 2015-2019 wymagają adaptera 1295251GT.
- Niektóre funkcje (np. Boom Angle Status) są dostępne tylko w wybranych modelach.
