Karta komunikacji szeregowej 104-ICOM-2S

Opis produktu

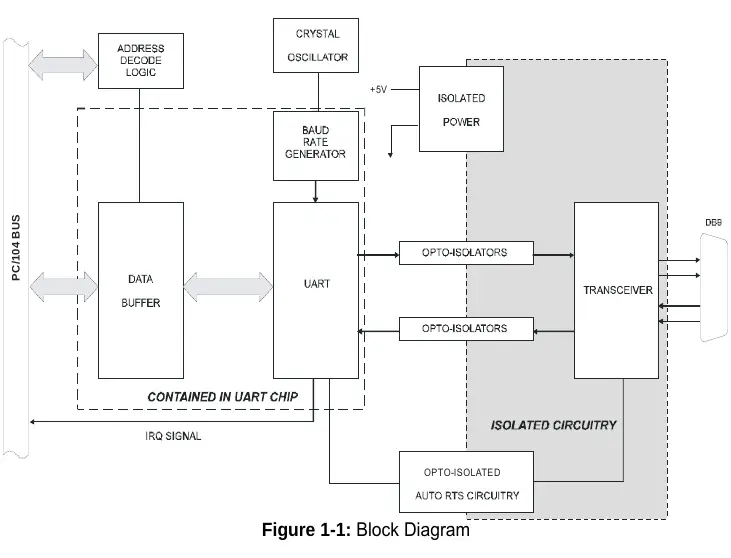

Karta 104-ICOM-2S to zaawansowany moduł komunikacji szeregowej przeznaczony dla komputerów w standardzie PC/104. Urządzenie oferuje dwa izolowane porty szeregowe, zapewniające niezawodną transmisję danych w trudnych warunkach przemysłowych, gdzie występuje wysoki poziom zakłóceń. Model COM-2S stanowi wersję nieizolowaną tego samego rozwiązania.

Dane techniczne

• Interfejs: Dwa izolowane porty szeregowe (złącza D-sub 9-pin).
• Standardy: Obsługa RS422 oraz RS485.
• Izolacja: Do 500 V między komputerem a portami.
• Prędkość transmisji: Od 50 do 115 200 bodów (opcjonalnie do 460 800 bodów).
• UART: Typ ST16C550 z 16-bajtowym buforem FIFO.
• Zasilanie: +5V DC, typowo 200 mA.
• Temperatura pracy: 0 do +60 °C (wersja przemysłowa: -30 do +85 °C).

Bezpieczeństwo i instalacja

UWAGA: Wszelkie prace związane z podłączaniem lub odłączaniem okablowania oraz instalacją karty w systemie muszą być wykonywane przy całkowicie wyłączonym zasilaniu komputera. Nieprzestrzeganie tej zasady może doprowadzić do trwałego uszkodzenia sprzętu i utraty gwarancji.

Przed montażem należy skonfigurować zworki na płycie zgodnie z wymaganiami aplikacji (adres bazowy, przerwania IRQ, tryb pracy RS422/RS485). Po fizycznym osadzeniu karty w stosie PC/104 i podłączeniu kabli, należy zainstalować odpowiednie oprogramowanie sterujące z dołączonego nośnika.

Obsługa i konfiguracja

Karta wspiera tryby pracy 2-przewodowej (Half-Duplex) oraz 4-przewodowej (Full-Duplex). Automatyczne sterowanie nadajnikiem w trybie RS485 eliminuje potrzebę ręcznego zarządzania przepływem danych przez oprogramowanie. Użytkownik może precyzyjnie ustawić adres bazowy w zakresie 000-3E0 hex, korzystając z dołączonego oprogramowania diagnostycznego.

Konserwacja i usterki

W przypadku podejrzenia awarii należy skontaktować się z działem obsługi klienta, przygotowując numer modelu oraz seryjny urządzenia. Producent oferuje wsparcie techniczne oraz serwis gwarancyjny. Wszelkie modyfikacje sprzętu nieautoryzowane przez producenta mogą skutkować unieważnieniem gwarancji.
