Karty komunikacji szeregowej RS-422/485 PC/104 (104-COM-8S / 104-COM-4S)

Opis produktu

Karty komunikacji szeregowej 104-COM-8S i 104-COM-4S to urządzenia w formacie PC/104, oferujące odpowiednio osiem lub cztery niezależne porty komunikacyjne. Obsługują standardy RS-485 oraz RS-422, umożliwiając wielopunktową komunikację. Każdy kanał może być indywidualnie skonfigurowany za pomocą zworek, które pozwalają również na wybór terminacji linii.

Bezpieczeństwo

Uwaga: Zawsze wyłączaj zasilanie komputera przed instalacją karty lub podłączaniem/odłączaniem okablowania. Wykonywanie tych czynności przy włączonym zasilaniu może spowodować trwałe uszkodzenie karty i utratę gwarancji.

Uruchomienie i instalacja

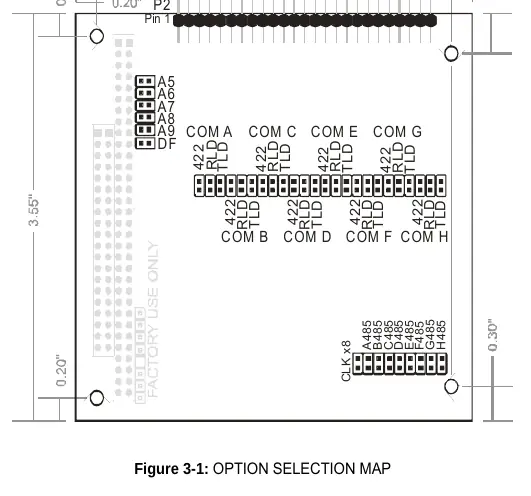

Przed instalacją należy skonfigurować zworki zgodnie z wymaganiami aplikacji, w tym adres bazowy oraz opcje terminacji. Karta wykorzystuje pamięć EEPROM do przechowywania adresów i przerwań (IRQ) dla każdego portu. Po fizycznym osadzeniu karty w stosie PC/104 i podłączeniu kabli, należy uruchomić system i przeprowadzić testy za pomocą dostarczonego oprogramowania.

Obsługa i programowanie

Karty wykorzystują układy UART typu 16550, zapewniające kompatybilność z portami szeregowymi IBM. Adresowanie jest elastyczne w zakresie 100-3F8 hex. Programowanie odbywa się poprzez blok sterujący wybierany zworkami. Dostępne są przykładowe programy w językach C, Pascal i QuickBASIC, demonstrujące testy pętli zwrotnej oraz obsługę przerwań w trybie half-duplex RS-485.

Dane techniczne

• Format: PC/104 (3.775" x 3.550")
• Zasilanie: +5 VDC (400 mA typowo, 800 mA maksymalnie)
• Temperatura pracy: 0 do +60 °C
• Wilgotność: 5% do 95% (bez kondensacji)

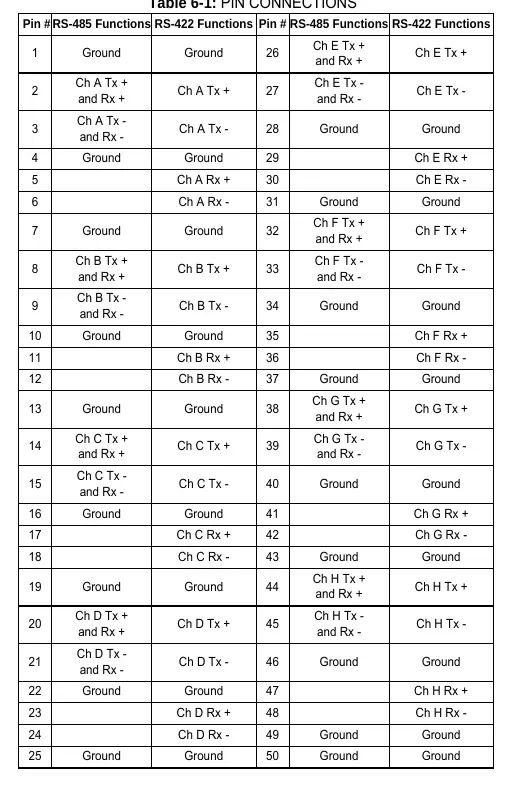

• Złącze: 50-pinowe męskie IDC
• Obsługa IRQ: 2, 3, 5, 7, 10, 11

Konserwacja i usterki

W przypadku podejrzenia awarii należy skontaktować się z działem obsługi klienta, przygotowując numer modelu i seryjny. Producent oferuje wsparcie techniczne oraz procedurę RMA dla napraw gwarancyjnych. Należy unikać modyfikacji sprzętu niezatwierdzonych przez producenta, gdyż są one traktowane jako użytkowanie niezgodne z przeznaczeniem.
