Karty wejść/wyjść cyfrowych 104-DIO-48E oraz 104-DIO-24E

Opis produktu

Karty 104-DIO-48E oraz 104-DIO-24E to urządzenia wejść/wyjść cyfrowych zaprojektowane do zastosowań przemysłowych, kompatybilne z magistralą PC/104. Wykorzystują układy 82C55 (PPI) do zapewnienia 48 linii I/O, które są w pełni buforowane. Każda linia może być skonfigurowana programowo jako wejście lub wyjście. Opcjonalnie karty mogą być wyposażone w układ licznika/timera 82C54.

Bezpieczeństwo

Uwaga: Wszystkie połączenia kablowe oraz instalację karty w systemie należy przeprowadzać wyłącznie przy wyłączonym zasilaniu komputera. Nieprzestrzeganie tej zasady może spowodować trwałe uszkodzenie karty i utratę gwarancji.

Instalacja i uruchomienie

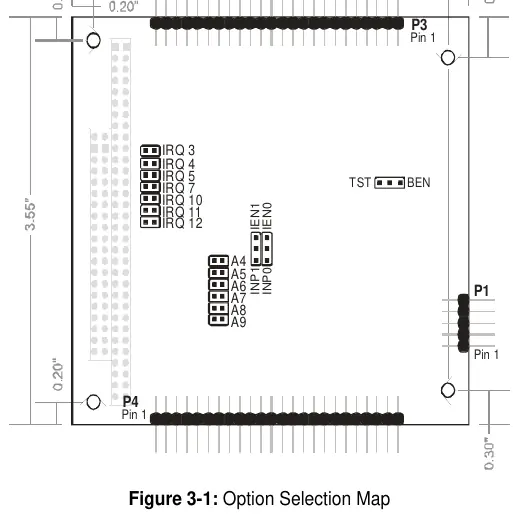

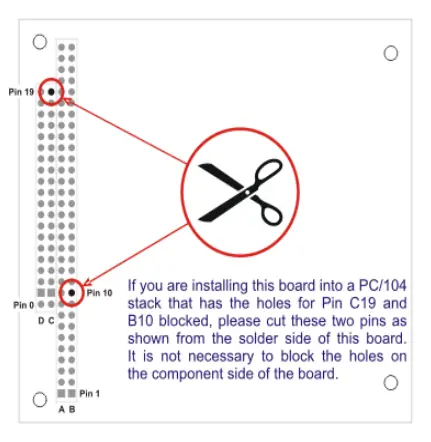

Przed instalacją należy skonfigurować zworki na karcie zgodnie z wymaganiami aplikacji. Obejmuje to ustawienie adresu bazowego (w zakresie 000-3F0 hex) oraz poziomów przerwań. Do pomocy w konfiguracji służy dołączone oprogramowanie narzędziowe. Po ustawieniu zworek, kartę należy bezpiecznie osadzić w gnieździe PC/104, podłączyć kable I/O, a następnie uruchomić system i przeprowadzić testy za pomocą dostarczonych programów przykładowych.

Obsługa i programowanie

Karty są urządzeniami mapowanymi w przestrzeni I/O. Programowanie odbywa się poprzez zapisywanie i odczytywanie odpowiednich rejestrów. Dostępne są funkcje sterowania kierunkiem portów, włączania/wyłączania buforów oraz obsługi przerwań. W przypadku korzystania z opcjonalnego licznika 82C54, możliwe jest mapowanie jego rejestrów w celu realizacji funkcji takich jak pomiar częstotliwości, generowanie sygnałów czy zliczanie zdarzeń.

Dane techniczne

• Wejścia cyfrowe: TTL, wysoki stan 2.0-5.0 VDC, niski stan -0.5 do +0.8 VDC.
• Wyjścia cyfrowe: Źródło 32mA, ujście 64mA.
• Zasilanie: +5 VDC z magistrali komputera.
• Temperatura pracy: 0°C do +70°C (opcjonalnie -40°C do +85°C).
• Wilgotność: do 95% RH, bez kondensacji.

Usterki i serwis

W przypadku podejrzenia awarii należy skontaktować się z działem obsługi klienta, przygotowując numer modelu i seryjny urządzenia. Naprawy gwarancyjne realizowane są po uzyskaniu numeru RMA i przesłaniu urządzenia do autoryzowanego centrum serwisowego.
