Karta cyfrowych wejść/wyjść 104-DIO-24E

Opis produktu

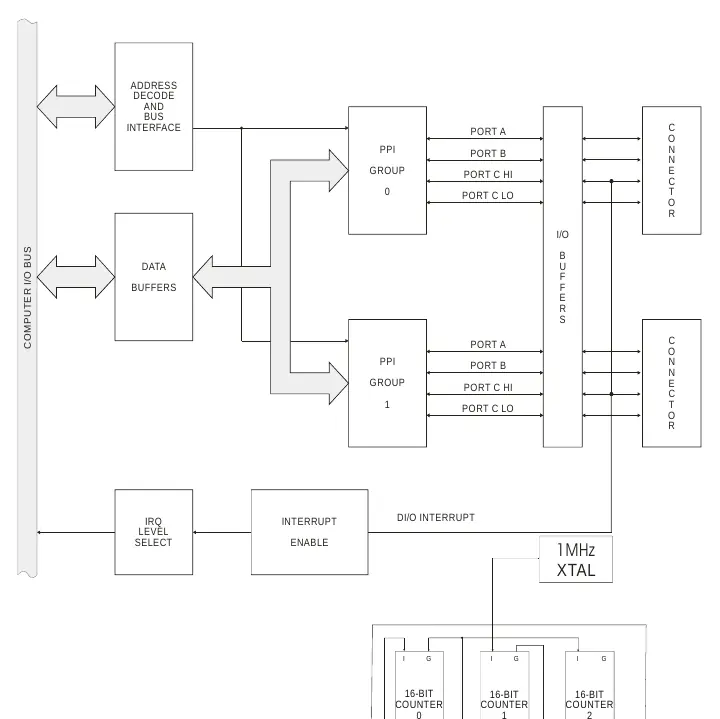

Karta 104-DIO-24E została zaprojektowana do zastosowań przemysłowych i jest kompatybilna ze standardem magistrali PC/104 (8-bit lub 16-bit). Moduł zapewnia 48 linii cyfrowych wejść/wyjść, zrealizowanych za pomocą dwóch układów 82C55. Każda linia jest buforowana, co pozwala na obciążenie prądowe do 32mA (źródło) lub 64mA (ujście). Opcjonalnie karta może być wyposażona w układ licznikowo-czasowy 82C54 (3x16-bit), przydatny w zadaniach takich jak pomiar częstotliwości, generowanie impulsów czy zliczanie zdarzeń.

Dane techniczne

• Wejścia cyfrowe (TTL): Logika wysoka 2.0-5.0V, niska -0.5 do +0.8V.
• Wyjścia cyfrowe: Logika wysoka min. 2.5V (32mA), niska maks. 0.5V (64mA).
• Zasilanie: +5V DC z magistrali komputera.
• Temperatura pracy: 0°C do +70°C (opcjonalnie -40°C do +85°C).
• Wilgotność: do 95% RH, bez kondensacji.

Bezpieczeństwo i instalacja

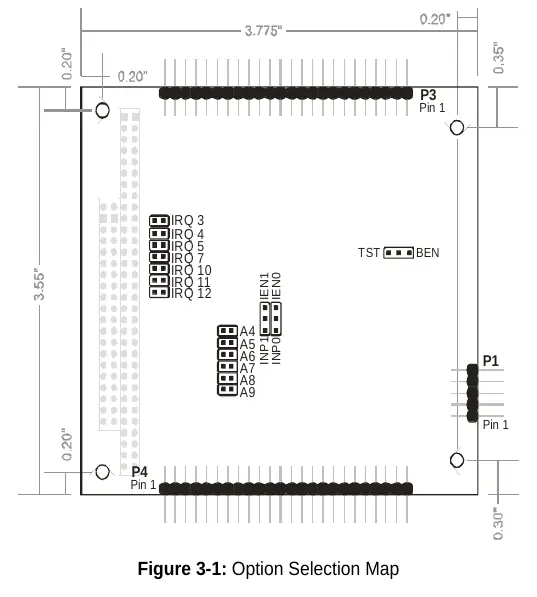

UWAGA: Wszystkie połączenia kablowe oraz instalację karty w systemie należy przeprowadzać wyłącznie przy wyłączonym zasilaniu komputera. Nieprzestrzeganie tej zasady może doprowadzić do trwałego uszkodzenia karty i utraty gwarancji. Przed montażem należy skonfigurować zworki adresowe oraz opcje przerwań zgodnie z wymaganiami aplikacji. Karta zajmuje 16 bajtów przestrzeni adresowej I/O, a adres bazowy jest wybierany za pomocą zworek w zakresie 000-3F0 hex.

Obsługa i programowanie

Konfiguracja kierunku portów (wejście/wyjście) odbywa się poprzez zapis do rejestrów sterujących układów PPI. Karta wspiera generowanie przerwań sterowanych programowo, które mogą być kierowane na linie IRQ 3-7 oraz 10-12. W przypadku korzystania z opcjonalnego licznika 82C54, rejestry licznika nakładają się na przestrzeń adresową grupy 0 PPI. Dostęp do nich uzyskuje się poprzez zapis do adresu bazowego + Dh, a powrót do obsługi portów I/O następuje po odczycie z tego samego adresu.

Konserwacja i usterki

W przypadku podejrzenia awarii należy skontaktować się z działem obsługi klienta, przygotowując numer modelu oraz numer seryjny urządzenia. Wszelkie modyfikacje sprzętowe niezatwierdzone przez producenta mogą skutkować unieważnieniem gwarancji. Urządzenie nie wymaga specjalistycznej konserwacji okresowej, poza zapewnieniem stabilnych warunków środowiskowych i poprawności połączeń elektrycznych.
