Instrukcja obsługi modułu IXYS Dual Responder Trigger Ethernet
Dowiedz się, jak skonfigurować i obsługiwać moduł IXYS Dual Responder Trigger Ethernet. Przewodnik zawiera dane techniczne, schemat wyprowadzeń, instrukcję konfiguracji sieciowej oraz wskazówki dotyczące rozwiązywania problemów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy modułu PCB Dual Responder Trigger Ethernet. Dokument jest przeznaczony wyłącznie dla przeszkolonego i kompetentnego personelu. Urządzenie służy do odczytu sygnałów cyfrowych on/off w jednej lokalizacji i przesyłania ich do drugiego modułu za pomocą pakietów Ethernet UDP z niskim opóźnieniem.

Opis urządzenia
Moduł przesyła pakiet sieciowy dla każdego zbocza sygnału wejściowego, dzięki czemu długość impulsu wyjściowego jest identyczna z wejściowym. Konfiguracja odbywa się poprzez wbudowany interfejs webowy, który umożliwia ustawienie adresu IP oraz inwersję sygnału.

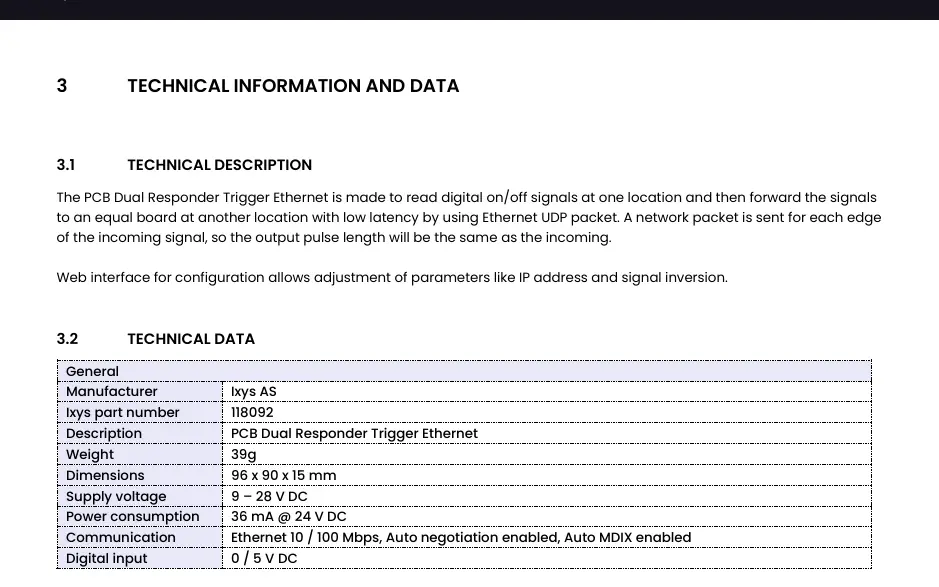

Dane techniczne
- Zasilanie: 9 – 28 V DC
- Pobór mocy: 36 mA przy 24 V DC
- Komunikacja: Ethernet 10/100 Mbps (Auto negotiation, Auto MDIX)
- Wejście cyfrowe: 0 / 5 V DC
- Waga: 39 g
- Wymiary: 96 x 90 x 15 mm

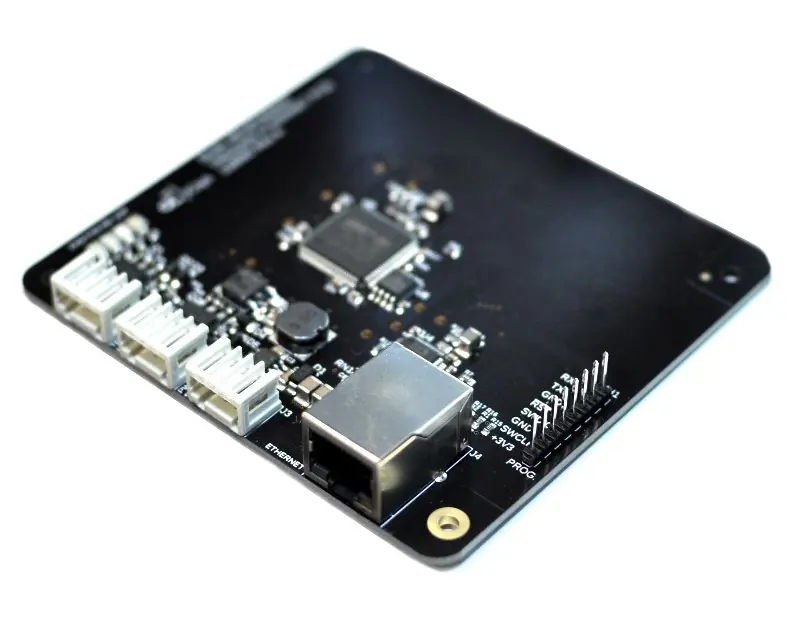

Schemat i wyprowadzenia
Płyta posiada następujące złącza:
- J1 / J2: Złącza Trigger I/O (kanał 1 i 2). Zawierają piny dla wejścia wyzwalającego (Trigger IN), wyjścia wyzwalającego (Trigger OUT) oraz masy (0V).
- J3: Złącze zasilania (24V DC Input, 5V DC Output).
- J4: Port Ethernet.
- JH1: Złącze programowania (Prog).
Konfiguracja sieciowa
Aby skonfigurować parametry modułu:

- Podłącz komputer do tej samej sieci co moduł.
- Jeśli adres IP jest znany, ustaw adres IP komputera w tej samej podsieci (pierwsze trzy liczby muszą być identyczne).
- Jeśli adres IP jest nieznany, użyj narzędzia Wireshark, aby wyszukać komunikaty typu heartbeat wysyłane przez moduł na adres 255.255.255.255 (port 65000).
- Wpisz adres IP modułu (domyślnie 10.0.37.236) w przeglądarce internetowej, aby uzyskać dostęp do serwera webowego.

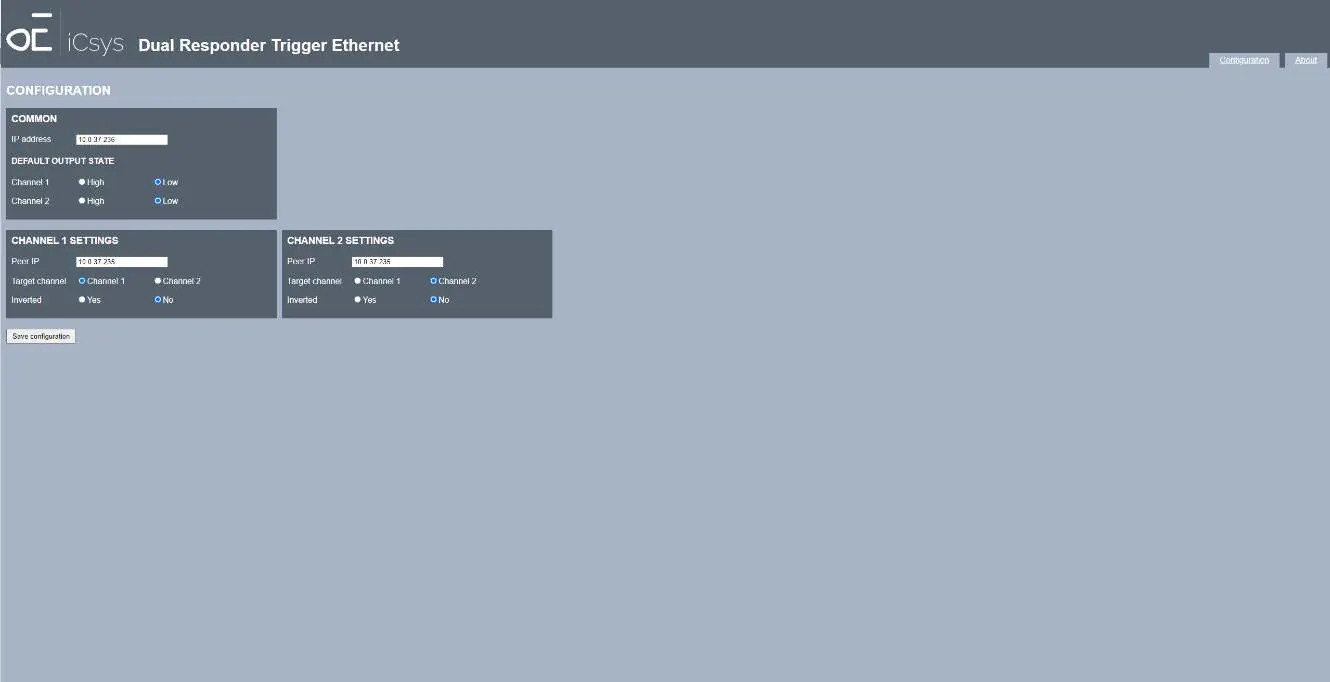

- W sekcji Configuration można ustawić adres IP, domyślny stan wyjść, adres IP urządzenia docelowego (Peer IP), kanał docelowy oraz inwersję sygnału.
Obsługa i aktualizacja
W normalnym trybie pracy moduł automatycznie przesyła komunikat do urządzenia docelowego przy każdej zmianie stanu wejścia. Strona About w interfejsie webowym umożliwia sprawdzenie wersji sprzętu i oprogramowania oraz aktualizację firmware'u poprzez wgranie odpowiedniego pliku.
Rozwiązywanie problemów
W przypadku braku połączenia z komputerem należy sprawdzić zasilanie, poprawność połączenia Ethernet oraz czy adres IP komputera znajduje się w tej samej podsieci. Jeśli dioda na urządzeniu docelowym nie miga, należy zweryfikować konfigurację adresu Peer IP oraz napięcie sygnału wejściowego.
Praktyczna pomoc
Typowe problemy
Sprawdź zasilanie, połączenie kabla Ethernet oraz czy adres IP komputera jest w tej samej podsieci co moduł.
Sprawdź konfigurację adresu Peer IP oraz czy napięcie sygnału wejściowego mieści się w dopuszczalnym zakresie.
Prawdopodobne uszkodzenie modułu. Należy zwrócić urządzenie do serwisu.
Przed użyciem
- Upewnij się, że personel posiada odpowiednie kwalifikacje.
- Zweryfikuj zasilanie (9-28V DC).
- Podłącz moduł do sieci Ethernet.
- Ustal adres IP modułu (domyślnie 10.0.37.236).
- Skonfiguruj parametry sieciowe w interfejsie webowym.
Parametry w praktyce
- Napięcie zasilania
- 9-28V DC; wymagane do poprawnej pracy modułu.
- Wejście cyfrowe
- 0 / 5 V DC; zakres napięć dla sygnałów wejściowych.
Ilustracje i schematy
- J1/J2: Złącza wejść/wyjść wyzwalających dla kanałów 1 i 2.
- J3: Złącze zasilania 24V DC oraz wyjścia 5V DC.
- J4: Port Ethernet do komunikacji sieciowej.
- JH1: Złącze programowania (Prog).
Zgodność modelu
- Wymaga sieci Ethernet do komunikacji między modułami.
- Zasilanie musi mieścić się w zakresie 9-28V DC.
