Instrukcja obsługi adaptera szeregowego Sealevel SeaLINK+485

Najważniejsze informacje

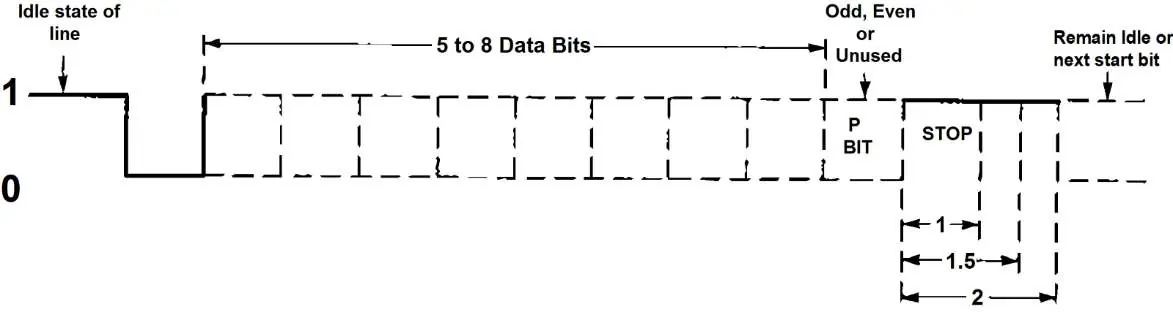

Adapter Sealevel SeaLINK+485 to urządzenie typu USB-to-Serial, które umożliwia podłączenie urządzeń szeregowych RS-530, RS-422 lub RS-485 do komputera przez port USB. Urządzenie jest typu hot-pluggable i nie wymaga otwierania obudowy komputera ani konfiguracji zasobów systemowych (IRQ/IO).

• Ważne: Zawsze instaluj sterowniki przed podłączeniem adaptera do portu USB.
• Wymagania: System operacyjny z obsługą USB (Windows 7 lub nowszy, Linux). Windows NT nie jest obsługiwany.
• Wsparcie: W razie problemów technicznych, wsparcie jest dostępne pod numerem 864-843-4343 lub adresem e-mail [email protected].

Instalacja oprogramowania

Przed podłączeniem urządzenia należy zainstalować odpowiednie sterowniki:

1. Pobierz sterowniki ze strony Sealevel, wyszukując numer części #2102.
2. Uruchom instalator SeaCOM dla Windows.
3. Postępuj zgodnie z instrukcjami na ekranie. Jeśli pojawi się komunikat o braku podpisu Authenticode, kliknij "Tak", aby kontynuować instalację.
4. Po zakończeniu instalacji, w menu Start powinien pojawić się folder "SeaCOM".

W systemie Linux wymagane są uprawnienia roota. Szczegółowe informacje znajdują się w plikach README i Serial-HOWTO w pobranym pakiecie.

Instalacja sprzętowa

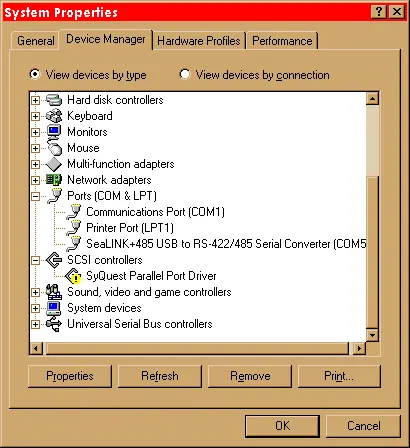

Po zainstalowaniu oprogramowania podłącz adapter do portu USB komputera lub huba. System powinien automatycznie wykryć nowe urządzenie. Po zakończeniu instalacji, w Menedżerze urządzeń (Windows) pojawi się nowy port COM w sekcji "Porty (COM & LPT)".

Konfiguracja przełączników DIP

Adapter posiada przełącznik SW1 służący do wyboru trybu pracy elektrycznej:

• 1: RS-485 Two Wire Auto Enable/Disable
• 2: Echo Enable/Disable
• 3: Dodaje/usuwa terminację 120-ohm
• 4: Dodaje/usuwa rezystor pull-up 1K ohm (tylko odbiór)
• 5: Dodaje/usuwa rezystor pull-down 1K ohm (tylko odbiór)
• 6: Łączy TX+ z RX+ (dla trybu 2-wire)
• 7: Łączy TX- z RX- (dla trybu 2-wire)
• 8: Nieużywany

Rozwiązywanie problemów

Jeśli urządzenie nie działa poprawnie:

• Sprawdź, czy obsługa USB jest włączona w BIOSie komputera.
• Upewnij się, że sterowniki zostały poprawnie zainstalowane.
• Użyj narzędzia diagnostycznego WinSSD (dostępnego w grupie programów SeaCOM), aby przetestować komunikację.
• Jeśli używasz trybu 2-wire RS-485 bez echa, test pętli zwrotnej (loopback) nie zadziała. W takim przypadku przetestuj urządzenie w trybie RS-422.
