Instrukcja obsługi elektrokardiografu GIMA ECG CONTEC 1212G
Szybki przewodnik po obsłudze elektrokardiografu GIMA ECG CONTEC 1212G. Dowiedz się, jak poprawnie podłączyć elektrody, skonfigurować parametry badania, zarządzać danymi pacjentów i rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy elektrokardiografu GIMA ECG CONTEC 1212G. Urządzenie służy do rejestracji i analizy sygnałów EKG u pacjentów w placówkach medycznych. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z wymogiem uziemienia urządzenia oraz stosowania akcesoriów zalecanych przez producenta. Urządzenie przeznaczone jest do użytku przez wykwalifikowany personel medyczny.
Opis urządzenia
Urządzenie wyposażone jest w kolorowy ekran LCD o przekątnej 10,1 cala z obsługą dotykową, wbudowaną drukarkę termiczną oraz panel sterowania. Na obudowie znajdują się interfejsy USB, LAN oraz złącza dla kabli pacjenta. Zasilanie może odbywać się z sieci AC lub wbudowanego akumulatora litowego.
Instalacja i przygotowanie
- Przygotowanie skóry: Oczyść skórę pacjenta alkoholem i nałóż pastę przewodzącą w miejscach przyłożenia elektrod.
- Elektrody przedsercowe: Rozmieść elektrody C1-C6 zgodnie ze schematem (C1 w czwartym międzyżebrzu po prawej stronie mostka, C2 po lewej, C3 między C2 a C4, C4 w linii środkowo-obojczykowej w piątym międzyżebrzu, C5 w linii pachowej przedniej, C6 w linii pachowej środkowej).
- Elektrody kończynowe: Umieść na miękkich częściach skóry rąk i nóg.
- Zasilanie: Upewnij się, że urządzenie jest podłączone do uziemionego gniazdka sieciowego.
Obsługa
Interfejs użytkownika umożliwia szybki dostęp do funkcji:
- Gather: Rozpoczęcie zbierania danych EKG.

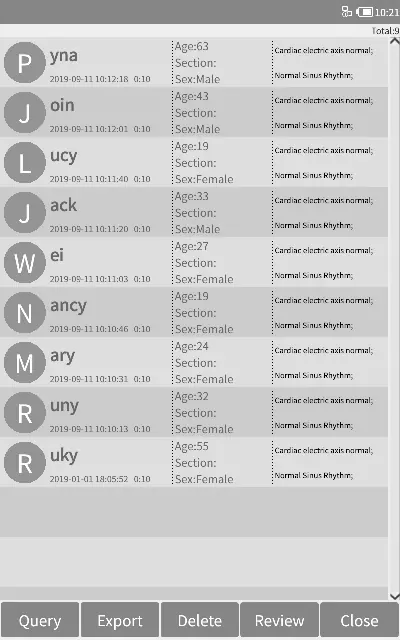

- Archive: Zarządzanie bazą danych pacjentów (przeglądanie, edycja, eksport).
- System Setup: Konfiguracja parametrów systemu, sieci i drukowania.
- Last: Szybki dostęp do ostatniego badania.

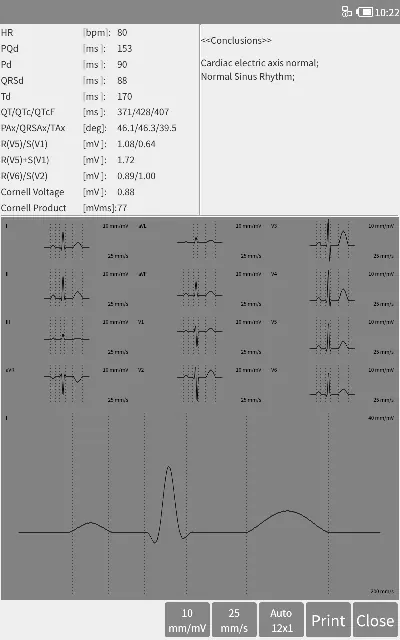

Podczas badania można przełączać tryby wyświetlania (3, 6, 12 odprowadzeń) oraz zmieniać parametry takie jak prędkość przesuwu papieru czy czułość (gain).
Konserwacja

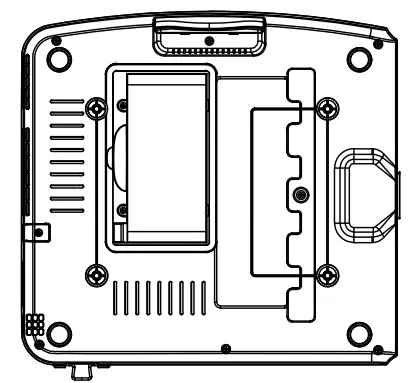

- Bateria: Urządzenie posiada wbudowany akumulator. Ładuj go regularnie. Nie demontuj baterii samodzielnie.
- Czyszczenie: Używaj miękkiej szmatki z alkoholem do czyszczenia głowicy drukującej. Nie zanurzaj urządzenia w detergentach.
- Bezpieczniki: W przypadku konieczności wymiany, używaj bezpieczników o specyfikacji T3.15AH250V.
Rozwiązywanie problemów
W przypadku zakłóceń (interferencje AC, EMG) sprawdź uziemienie, upewnij się, że pacjent jest spokojny i elektrody są poprawnie założone. Jeśli urządzenie nie drukuje, sprawdź czy w podajniku jest papier i czy drukarka jest poprawnie skonfigurowana.
Praktyczna pomoc
Typowe problemy
Interferencja AC (zakłócenia sieciowe)
Sprawdź uziemienie urządzenia, poprawność podłączenia elektrod oraz czy w pobliżu nie ma silnych źródeł zakłóceń (np. urządzenia RTG).
Interferencja EMG (drżenie mięśniowe)
Upewnij się, że pacjent jest zrelaksowany, nie mówi i nie porusza się. Sprawdź, czy elektrody nie są zbyt ciasno założone.
Słaba jakość wydruku
Wyczyść głowicę drukującą miękką szmatką z alkoholem. Upewnij się, że używasz odpowiedniego papieru termicznego.
Błąd 'No Paper'
Załaduj papier termiczny do podajnika i zrestartuj proces drukowania.
Przed użyciem
- Sprawdź stan naładowania baterii.
- Upewnij się, że urządzenie stoi na płaskiej powierzchni.
- Sprawdź poprawność podłączenia kabli pacjenta.
- Wyczyść skórę pacjenta alkoholem i nałóż pastę przewodzącą.
- Sprawdź, czy w drukarce jest papier.
Parametry w praktyce
- 12 Derivazioni
- Standardowy zapis 12-odprowadzeniowy EKG.
- Display 10,1 inch
- Ekran dotykowy o wysokiej rozdzielczości do podglądu sygnału.
- Batteria 14,8 V
- Wbudowany akumulator litowy zapewniający pracę mobilną.
Ilustracje i schematy
- Figura 6-1: Schemat rozmieszczenia elektrod przedsercowych (C1-C6).

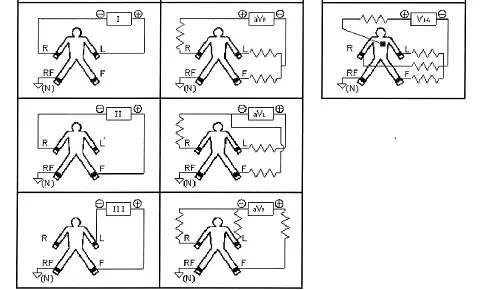

- Figura 6-3: Schemat systemu odprowadzeń EKG.
Zgodność modelu
- Używaj wyłącznie akcesoriów dostarczonych lub zalecanych przez producenta.
- Urządzenie wymaga podłączenia do sieci z uziemieniem ochronnym.
