Glacier Bay Utility Sink Kit with Pull-Out Faucet - 040GB4510WTGYCP

Instrukcja montażu i konserwacji zestawu zlewu gospodarczego Glacier Bay z wyciąganą wylewką. Zawiera szczegółowe kroki instalacji nóg, baterii, odpływu oraz wskazówki dotyczące pielęgnacji.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Opis produktu

Zestaw zlewu gospodarczego Glacier Bay to kompletne rozwiązanie do pomieszczeń gospodarczych, pralni lub garaży. Produkt został zaprojektowany z myślą o trwałości i funkcjonalności, oferując wygodną wyciąganą wylewkę, która ułatwia wykonywanie codziennych prac porządkowych. Zestaw zawiera zlew, stalowe nogi z regulowanymi stopkami, baterię oraz kompletny zestaw odpływowy.

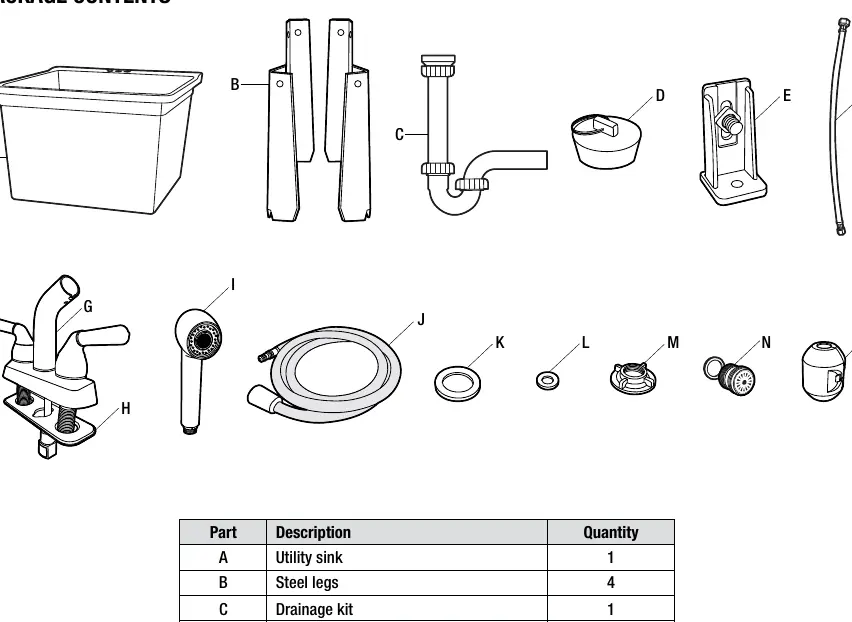

Elementy zestawu zlewu gospodarczego
Elementy zestawu zlewu gospodarczego

Bezpieczeństwo

Przed przystąpieniem do montażu należy dokładnie zapoznać się z instrukcją. Prace instalacyjne oraz hydrauliczne powinny być wykonywane przez wykwalifikowany personel zgodnie z obowiązującymi przepisami i normami. Podczas montażu należy zawsze stosować okulary ochronne oraz rękawice, aby uniknąć obrażeń ciała.

Uruchomienie i instalacja

Proces instalacji rozpoczyna się od montażu stalowych nóg w gniazdach zlewu. Należy użyć drewnianego klocka i młotka, aby bezpiecznie osadzić nogi w gniazdach, unikając ich uszkodzenia. Następnie montuje się regulowane stopki, które pozwalają na wypoziomowanie zlewu. Kolejnym krokiem jest instalacja baterii z użyciem uszczelki silikonowej oraz podłączenie wyciąganej wylewki. Zestaw odpływowy wymaga precyzyjnego dopasowania rur, w tym przycięcia rury odpływowej (tail-piece) za pomocą piły do metalu, jeśli jest to konieczne. Po zakończeniu montażu należy podłączyć przewody zasilające do zaworów odcinających i sprawdzić szczelność wszystkich połączeń.

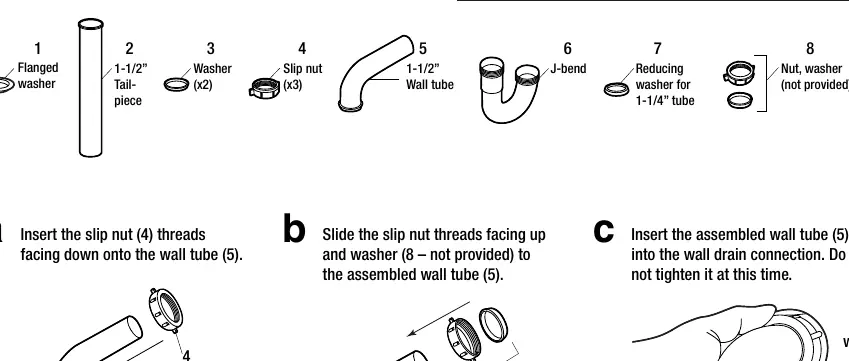

Schemat części zestawu odpływowego
Schemat części zestawu odpływowego

Obsługa i konserwacja

Regularne czyszczenie zlewu i baterii jest kluczowe dla zachowania ich estetycznego wyglądu. Do czyszczenia zlewu z tworzywa termoplastycznego należy używać wyłącznie wody z mydłem lub łagodnych, nieściernych środków czyszczących. W przypadku trudniejszych plam, takich jak tłuszcz czy farba, można użyć alkoholu izopropylowego, po czym należy natychmiast spłukać powierzchnię wodą. Należy unikać stosowania ostrych narzędzi, takich jak skrobaki czy wełna stalowa, które mogą porysować powierzchnię. Baterię należy przecierać miękką, wilgotną szmatką, unikając agresywnych detergentów i proszków ściernych.

Usterki

W przypadku wystąpienia wycieków po instalacji, należy dokręcić połączenia za pomocą klucza hydraulicznego, zachowując ostrożność, aby nie uszkodzić gwintów. Jeśli po montażu woda nie spływa prawidłowo, należy sprawdzić ustawienie regulowanych stopek, aby zapewnić odpowiedni spadek w kierunku odpływu. W razie problemów z brakującymi częściami lub trudnościami w montażu, zaleca się kontakt z obsługą klienta Glacier Bay.

Informacje o producencie

Glacier Bay

Profil marki

Praktyczna pomoc

Typowe problemy

Wycieki wody na połączeniach

Dokręcić połączenia ręcznie, a w razie potrzeby użyć klucza hydraulicznego.

Niewłaściwe odprowadzanie wody

Wyregulować stopki (levelers) pod nogami zlewu, aby zapewnić odpowiedni spadek.

Trudności z dopasowaniem rury odpływowej

Przyciąć rurę (tail-piece) piłą do metalu zgodnie z zaznaczoną linią, nie przekraczając linii gniazda.

Przed użyciem

  • Sprawdź zawartość opakowania zgodnie z listą części.
  • Upewnij się, że zlew i bateria nie posiadają uszkodzeń.
  • Przygotuj niezbędne narzędzia: śrubokręty, klucz hydrauliczny, piłę, poziomnicę.
  • Załóż okulary ochronne i rękawice.
  • Zamknij zawory dopływu wody przed demontażem starego zlewu.

Parametry w praktyce

Regulowane stopki (E)
Elementy pozwalające na wypoziomowanie zlewu i zapewnienie poprawnego odpływu wody.
Adapter węża ogrodowego (N)
Opcjonalna końcówka umożliwiająca podłączenie węża ogrodowego do wylewki.

Ilustracje i schematy

  • Schemat montażu nóg pokazuje użycie drewnianego klocka do bezpiecznego osadzenia nóg w gniazdach.
  • Diagram instalacji odpływu ilustruje kolejność montażu uszczelek, nakrętek i rur.
  • Rysunek montażu baterii wskazuje poprawne umieszczenie podkładek i nakrętek montażowych pod zlewem.

Zgodność modelu

  • Zestaw przeznaczony do montażu w pomieszczeniach gospodarczych.
  • Wymaga standardowych przyłączy hydraulicznych.
