Instrukcja obsługi pilota do wentylatora Globo Lighting 0390S
Szybki przewodnik po obsłudze i instalacji pilota do wentylatora Globo Lighting 0390S. Dowiedz się, jak poprawnie podłączyć odbiornik, ustawić prędkość wentylatora oraz wymienić baterie.
Spis treści
Najważniejsze informacje
Niniejsza instrukcja dotyczy pilota zdalnego sterowania Globo Lighting 0390S przeznaczonego do wentylatorów sufitowych. Przed przystąpieniem do instalacji należy upewnić się, że zasilanie elektryczne jest wyłączone. Urządzenie powinno być instalowane przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami.
Parametry techniczne:
- Zasilanie: AC 230V / 50Hz
- Maksymalna moc oświetlenia: 100W
- Maksymalna moc silnika wentylatora: 300W
Opis funkcji pilota
Pilot umożliwia zdalne sterowanie oświetleniem oraz prędkością obrotową wentylatora:
- LIGHT ON/OFF: Włączanie i wyłączanie światła.
- FAN OFF: Wyłączanie wentylatora.
- LOW: Niska prędkość obrotowa.
- MED: Średnia prędkość obrotowa.
- HIGH: Wysoka prędkość obrotowa.
Instalacja i podłączenie
Aby pilot działał poprawnie, należy wykonać następujące kroki:
- Wyłącz zasilanie główne w skrzynce bezpieczników.
- Odbiornik należy umieścić w czaszy wentylatora (podsufitce).
- Ważne: Przed użyciem pilota, przełącznik łańcuszkowy na wentylatorze musi zostać ustawiony w pozycji HIGH (najwyższa prędkość). Pilot przejmuje kontrolę nad prędkością, dlatego łańcuszek nie powinien być używany do zmiany biegów po instalacji.
- Podłącz przewody zgodnie ze schematem (zasilanie wejściowe do odbiornika, wyjście z odbiornika do wentylatora).
- Upewnij się, że czujnik podczerwieni (IR) jest umieszczony w miejscu zapewniającym dobrą widoczność dla pilota.
Wymiana baterii
Pilot zasilany jest bateriami 1.5V typu AA (2 sztuki, brak w zestawie). Aby wymienić baterie, należy zsunąć pokrywę komory baterii znajdującą się z tyłu urządzenia, włożyć nowe baterie zgodnie z oznaczeniami polaryzacji i zamknąć pokrywę.
Rozwiązywanie problemów
Jeśli wentylator nie reaguje na polecenia pilota:
- Sprawdź, czy baterie w pilocie są sprawne i poprawnie włożone.
- Upewnij się, że przełącznik łańcuszkowy na wentylatorze jest ustawiony w pozycji HIGH.
- Sprawdź, czy czujnik IR nie jest zasłonięty i czy znajduje się w zasięgu pilota.
- Upewnij się, że zasilanie wentylatora jest włączone.
Informacje o producencie
Globo Lighting
Praktyczna pomoc
Typowe problemy
Wentylator nie reaguje na pilota
Upewnij się, że przełącznik łańcuszkowy na wentylatorze jest ustawiony w pozycji HIGH. Sprawdź baterie w pilocie.
Brak reakcji na przyciski
Sprawdź, czy czujnik podczerwieni (IR) nie jest zasłonięty i czy pilot jest skierowany w jego stronę.
Przed użyciem
- Wyłącz zasilanie elektryczne przed montażem.
- Ustaw przełącznik łańcuszkowy wentylatora na pozycję HIGH.
- Przygotuj 2 baterie 1.5V typu AA.
- Upewnij się, że odbiornik mieści się w czaszy wentylatora.
- Sprawdź poprawność podłączenia przewodów zgodnie ze schematem.
Parametry w praktyce
- AC 230V/50Hz
- Wymagane standardowe napięcie sieciowe w instalacji domowej.
Ilustracje i schematy
- Fig 1: Rozmieszczenie przycisków na pilocie.

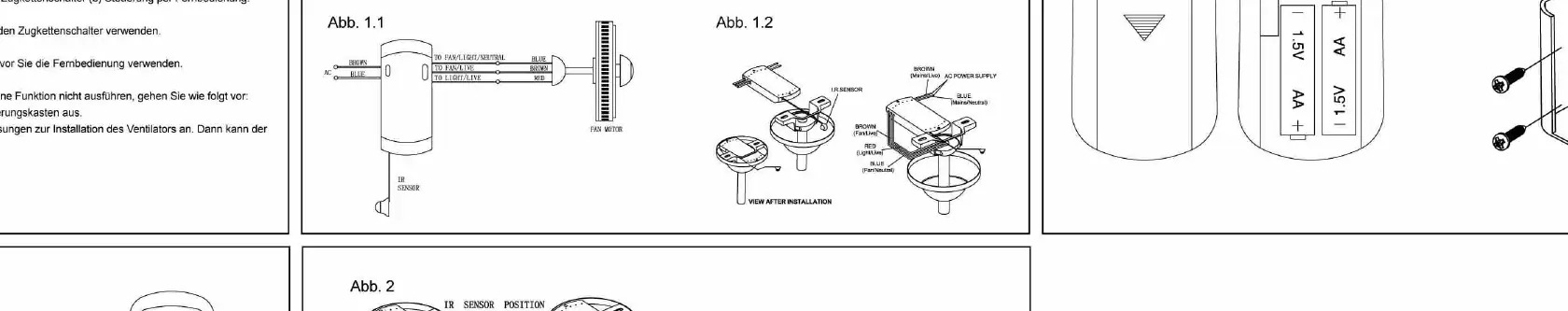

- Fig 1.1/1.2: Schemat podłączenia elektrycznego odbiornika.
- Fig 3: Sposób otwierania komory baterii i wymiany ogniw.
- Fig 4: Montaż uchwytu ściennego na pilota.
Zgodność modelu
- Pilot przeznaczony wyłącznie do wentylatorów sufitowych.
- Wymaga ustawienia mechanicznego przełącznika wentylatora na HIGH przed użyciem.
