Instrukcja obsługi pilota 5-kanałowego Automate Push
Szybki przewodnik po konfiguracji i obsłudze pilota 5-kanałowego Automate Push. Dowiedz się, jak wymienić baterię, ustawić limity silnika, zmienić kierunek pracy oraz zaprogramować ulubioną pozycję rolety.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Pilot Automate Push służy do sterowania silnikami rolet. Przed rozpoczęciem użytkowania należy usunąć zawleczkę izolacyjną baterii. Urządzenie wymaga baterii typu CR2450. W przypadku niskiego poziomu naładowania baterii, silnik wyemituje 10 sygnałów dźwiękowych.
Wymiana baterii
Aby wymienić baterię:
- Użyj narzędzia (np. szpilki SIM lub małego śrubokręta), aby nacisnąć przycisk zwalniający pokrywę baterii.
- Wysuń pokrywę baterii.
- Zainstaluj nową baterię CR2450 stroną dodatnią (+) skierowaną do góry.
- Wsuń pokrywę z powrotem, aż się zablokuje.
Konfiguracja silnika (dla instalatora)
Procedury te powinny być wykonywane podczas pierwszej instalacji lub po resecie do ustawień fabrycznych.

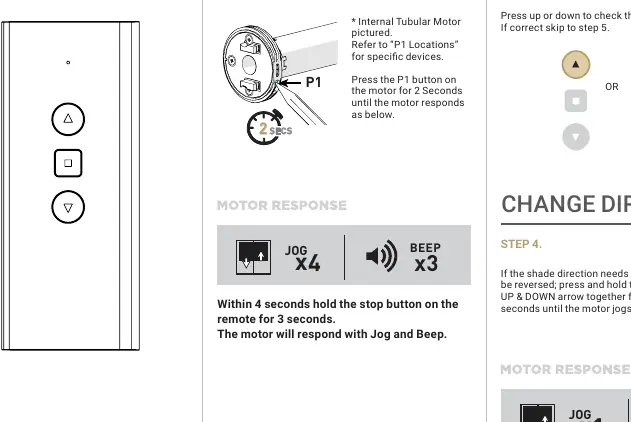

Parowanie silnika
Naciśnij przycisk P1 na silniku przez 2 sekundy, aż silnik wykona ruch (jog). W ciągu 4 sekund naciśnij przycisk STOP na pilocie przez 3 sekundy. Silnik potwierdzi parowanie ruchem (jog) i sygnałem dźwiękowym.

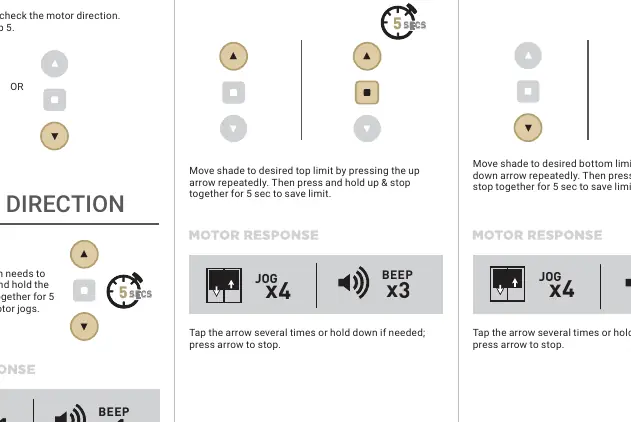

Ustawianie limitów
- Górny limit: Ustaw roletę w żądanej pozycji górnej za pomocą przycisków strzałek. Naciśnij i przytrzymaj jednocześnie przyciski UP i STOP przez 5 sekund, aby zapisać limit.
- Dolny limit: Ustaw roletę w żądanej pozycji dolnej. Naciśnij i przytrzymaj jednocześnie przyciski DOWN i STOP przez 5 sekund, aby zapisać limit.
Zmiana kierunku pracy
Jeśli roleta porusza się w odwrotnym kierunku niż wskazują przyciski, naciśnij i przytrzymaj jednocześnie przyciski UP i DOWN przez 5 sekund, aż silnik wykona ruch (jog). Możliwe tylko podczas wstępnej konfiguracji.
Reset do ustawień fabrycznych
Naciśnij i przytrzymaj przycisk P1 na silniku przez 14 sekund. Silnik wykona 4 niezależne ruchy (jog) potwierdzające reset.
Obsługa pilota

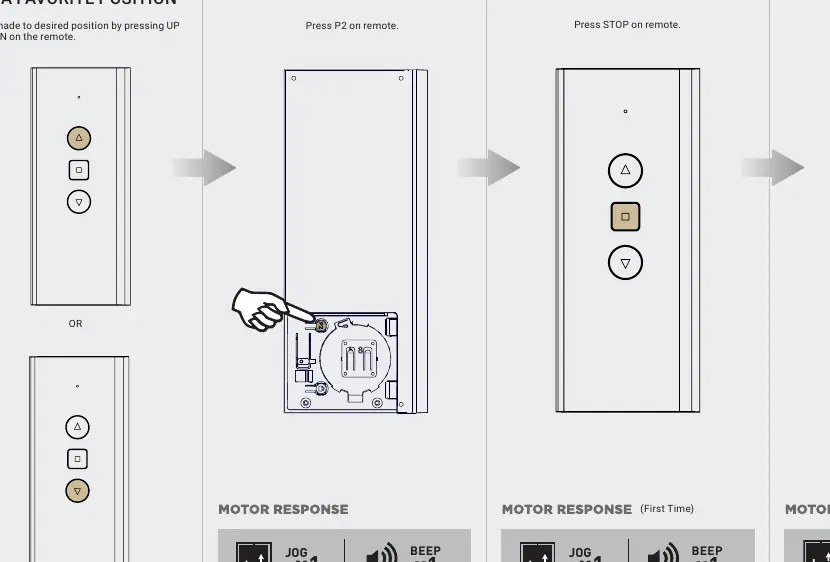

Pilot umożliwia sterowanie roletą w górę, w dół oraz zatrzymanie w dowolnym momencie przyciskiem STOP. Możesz również zaprogramować ulubioną pozycję:
- Ustaw roletę w wybranej pozycji.
- Naciśnij przycisk P2 na pilocie.
- Naciśnij przycisk STOP.
- Naciśnij ponownie przycisk STOP.
Blokada i ustawienia zaawansowane
Aby zapobiec przypadkowej zmianie limitów, można zablokować pilota:
- Blokada: Naciśnij i przytrzymaj przycisk blokady (Lock) przez 6 sekund. Dioda LED będzie świecić światłem ciągłym.
- Odblokowanie: Naciśnij i przytrzymaj przycisk blokady przez 6 sekund. Dioda LED zacznie migać.
Praktyczna pomoc
Typowe problemy
Silnik nie reaguje na polecenia
Sprawdź, czy bateria w pilocie jest naładowana i czy pilot nie jest zablokowany (dioda świeci światłem ciągłym).
Roleta porusza się w złym kierunku
Przytrzymaj jednocześnie przyciski UP i DOWN przez 5 sekund, aż silnik wykona ruch (jog), aby odwrócić kierunek.
Nie można zaprogramować limitów
Upewnij się, że pilot jest odblokowany. Jeśli dioda świeci światłem ciągłym, przytrzymaj przycisk blokady przez 6 sekund, aby odblokować.
Przed użyciem
- Usuń zawleczkę izolacyjną baterii.
- Upewnij się, że bateria CR2450 jest włożona stroną (+) do góry.
- Sprawdź, czy silnik jest w trybie parowania (P1).
- Upewnij się, że wszystkie silniki są zaprogramowane przed zablokowaniem pilota.
Ilustracje i schematy
- Wymiana baterii: Naciśnij przycisk zwalniający pokrywę za pomocą narzędzia i wysuń ją.
- Blokada: Dioda świecąca światłem ciągłym oznacza zablokowany pilot; migająca oznacza odblokowany.
Zgodność modelu
- Przewodnik dotyczy silników Automate: Internal Tubular, 0.8 Cord Lift, 0.6 Cord Lift, Tilt Motor, Curtain.
