Instrukcja obsługi zdalnego sterowania wentylatorem Globo Lighting 0390S
Instrukcja obsługi i montażu zdalnego sterowania do wentylatorów sufitowych Globo Lighting 0390S. Dowiedz się, jak poprawnie zainstalować odbiornik i korzystać z pilota.
Spis treści
Opis produktu
Zdalne sterowanie Globo Lighting 0390S to zestaw przeznaczony do bezprzewodowej obsługi wentylatorów sufitowych. System składa się z odbiornika montowanego w czaszy wentylatora oraz pilota zdalnego sterowania. Urządzenie pozwala na zdalne włączanie i wyłączanie wentylatora oraz regulację prędkości obrotowej (trzy poziomy: LOW, MED, HIGH), a także sterowanie oświetleniem, jeśli wentylator jest w nie wyposażony.
Bezpieczeństwo i instalacja
Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie elektryczne w skrzynce bezpiecznikowej. Odbiornik musi być zainstalowany wewnątrz czaszy wentylatora, zapewniając odpowiednią przestrzeń dla czujnika podczerwieni (IR), aby zapewnić prawidłowy odbiór sygnału z pilota. Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
Uruchomienie i obsługa
Przed pierwszym użyciem należy upewnić się, że wentylator jest ustawiony na najwyższą prędkość za pomocą przełącznika pociąganego (jeśli występuje). Pilot zasilany jest bateriami (zazwyczaj 1.5V AA, brak w zestawie). Aby sterować wentylatorem, należy skierować pilot w stronę czujnika podczerwieni odbiornika. Przyciski na pilocie odpowiadają za:
- LIGHT: Włączanie i wyłączanie oświetlenia.
- HI: Ustawienie wysokiej prędkości obrotowej.
- MED: Ustawienie średniej prędkości obrotowej.
- LOW: Ustawienie niskiej prędkości obrotowej.
- OFF: Wyłączenie wentylatora.
Konserwacja i rozwiązywanie problemów
W przypadku problemów z działaniem, sprawdź stan baterii w pilocie oraz poprawność połączeń elektrycznych odbiornika. Upewnij się, że czujnik podczerwieni nie jest zasłonięty przez elementy konstrukcyjne wentylatora. Nie należy używać tego urządzenia w połączeniu z zewnętrznymi ściemniaczami (reostatami), ponieważ może to doprowadzić do uszkodzenia elektroniki lub nieprawidłowej pracy wentylatora.
Informacje o producencie
Globo Lighting
Praktyczna pomoc
Typowe problemy
Wentylator nie reaguje na polecenia z pilota.
Sprawdź stan baterii w pilocie, upewnij się, że czujnik podczerwieni jest widoczny i niezasłonięty, oraz sprawdź, czy zasilanie jest włączone.
Wentylator działa nieprawidłowo przy użyciu ściemniacza ściennego.
Urządzenie nie jest kompatybilne ze ściemniaczami. Należy usunąć ściemniacz z obwodu i zastąpić go standardowym włącznikiem.
Przed użyciem
- Odłącz zasilanie główne przed montażem.
- Ustaw przełącznik pociągany wentylatora na najwyższą prędkość (HIGH).
- Zainstaluj odbiornik wewnątrz czaszy wentylatora.
- Włóż baterie 1.5V AA do pilota.
- Upewnij się, że czujnik IR jest skierowany w stronę pilota.
Parametry w praktyce
- Maksymalna moc silnika
- 100W.
- Maksymalna moc oświetlenia
- 300W (dla żarówek żarowych).
Ilustracje i schematy

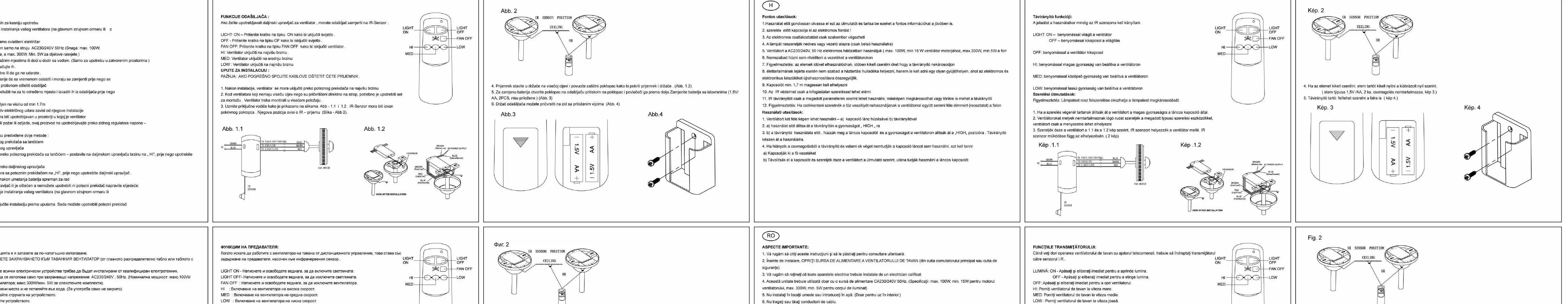

- Schemat połączeń pokazuje wpięcie odbiornika między zasilanie sieciowe a silnik wentylatora.
- Rysunek montażu baterii wskazuje na konieczność otwarcia klapki na spodzie pilota.
- Schemat czujnika IR pokazuje, że musi on być umieszczony w sposób umożliwiający bezpośrednią widoczność z pilotem.
Zgodność modelu
- Nie używać z zewnętrznymi ściemniaczami (reostatami).
- Przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
