Instrukcja obsługi głośnika basowego Electro-Voice 15BX
Dowiedz się, jak poprawnie zamontować i podłączyć głośnik basowy Electro-Voice 15BX. Instrukcja zawiera szczegółowe schematy montażu przedniego i tylnego, wytyczne dotyczące budowy obudowy oraz konfiguracje połączeń szeregowych i...
Źródłowy PDF: English · opis: polski
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Głośnik Electro-Voice 15BX to 15-calowy przetwornik niskotonowy przeznaczony do profesjonalnych systemów nagłośnieniowych. Aby uzyskać optymalną wydajność, producent zaleca stosowanie obudowy typu bass-reflex o objętości 4,5 stopy sześciennej (ok. 127 litrów). Kluczowe jest przestrzeganie średnic otworów montażowych: 353 mm dla montażu tylnego oraz 370 mm dla montażu przedniego.
Montaż głośnika
Głośnik można montować od przodu lub od tyłu obudowy. W obu przypadkach zaleca się użycie nakrętek typu T-nut dla zapewnienia stabilnego i bezpiecznego mocowania.
- Montaż przedni: Wymaga otworu o średnicy 370 mm. Należy upewnić się, że uszczelka głośnika przylega szczelnie do przegrody.
- Montaż tylny: Wymaga otworu o średnicy 353 mm.
- Wskazówka: Śruby powinny być dokręcone równomiernie, aby uniknąć naprężeń ramy głośnika. Użyj podkładek płaskich i sprężynujących.
Połączenia elektryczne
Do podłączenia głośnika należy użyć przewodu typu linka o przekroju co najmniej 18 AWG. Głośnik posiada dwa terminale. W przypadku łączenia wielu jednostek, należy zwrócić uwagę na impedancję wypadkową systemu:
- Połączenie równoległe: Łącząc dwa głośniki 8-omowe równolegle, uzyskasz impedancję 4 omy.
- Połączenie szeregowe: Łącząc dwa głośniki 8-omowe szeregowo, uzyskasz impedancję 16 omów.
- Połączenie mieszane: Cztery głośniki połączone w układzie szeregowo-równoległym dają impedancję 8 omów.
Zalecenia dotyczące obudowy
Dla uzyskania najlepszej charakterystyki basu, obudowa powinna być solidna i szczelna. Zalecane strojenie otworu (portu) dla gitary basowej wynosi 44 Hz. Po zakończeniu budowy obudowy należy upewnić się, że wewnątrz nie pozostały opiłki metalu, wióry ani inne zanieczyszczenia, które mogłyby uszkodzić cewkę głośnika.
Dane techniczne
- Moc ciągła (Long-term average): 400 W
- Impedancja nominalna: 8 omów
- Pasmo przenoszenia: 40–4000 Hz
- Czułość: 102 dB (1 W / 1 m)
- Średnica cewki: 63,5 mm (2,5 cala)
Gwarancja i serwis
Produkt objęty jest 5-letnią gwarancją na wady materiałowe i wykonawcze. Gwarancja nie obejmuje uszkodzeń mechanicznych, spalonych cewek wynikających z niewłaściwego użytkowania lub przeciążenia. W przypadku konieczności naprawy, należy skontaktować się z autoryzowanym serwisem Electro-Voice, Inc., 600 Cecil Street, Buchanan, Michigan 49107.
Praktyczna pomoc
Typowe problemy
Niskie tony są słabo słyszalne lub zniekształcone
Sprawdź, czy obudowa jest szczelna i ma zalecaną objętość 4,5 stopy sześciennej (ok. 127 litrów).
Głośnik nie pasuje do otworu montażowego
Upewnij się, że otwór ma średnicę 353 mm dla montażu tylnego lub 370 mm dla montażu przedniego.
Ryzyko uszkodzenia cewki
Upewnij się, że wewnątrz obudowy nie pozostały wióry metalowe lub inne zanieczyszczenia po montażu.
Przed użyciem
- Przygotuj obudowę o objętości 4,5 stopy sześciennej (ok. 127 litrów).
- Upewnij się, że posiadasz przewody o przekroju 18 AWG.
- Przygotuj nakrętki typu T-nut do bezpiecznego montażu.
- Zweryfikuj impedancję systemu przed podłączeniem do wzmacniacza.
- Sprawdź, czy otwór montażowy ma odpowiednią średnicę dla wybranej metody montażu.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Impedancja 8 omów
- Wartość obciążenia elektrycznego, którą należy uwzględnić przy doborze wzmacniacza.
- Czułość 102 dB
- Efektywność głośnika; określa głośność przy podaniu 1 W mocy z odległości 1 metra.
Ilustracje i schematy

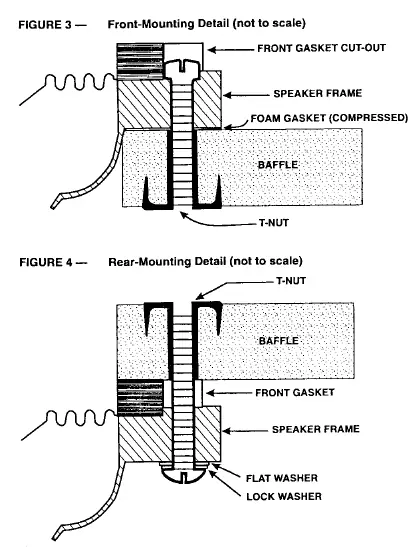

- Rysunek 3 i 4: Szczegóły montażu przedniego i tylnego z użyciem uszczelki i nakrętek T-nut.
- Rysunek 6, 7, 8: Schematy łączenia wielu głośników w konfiguracjach równoległych i szeregowych.
Zgodność modelu
- Głośnik przeznaczony do obudów typu vented (bass-reflex).
- Zalecane strojenie obudowy na 44 Hz dla gitary basowej.
