Instrukcja obsługi wzmacniacza basowego Blackstar MM DEBUT BASS 25
Kompletny przewodnik użytkownika dla wzmacniacza basowego Blackstar MM DEBUT BASS 25. Instrukcja zawiera opis panelu sterowania, funkcje kanałów Clean i Overdrive, ustawienia korektora, instrukcje podłączenia oraz dane techniczne.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Blackstar MM DEBUT BASS 25 to 25-watowy wzmacniacz basowy typu combo. Posiada dwa kanały (Clean i Overdrive), 3-pasmowy korektor, wejście Line In oraz wyjście słuchawkowe z emulacją głośnika. str. 4, 5
Najważniejsze czynności
- Wybór kanału Overdrive str. 5
- Podłączenie słuchawek str. 5
Pierwsze uruchomienie
- Podłącz instrument do gniazda INPUT, ustaw głośność, włącz zasilanie przełącznikiem POWER. str. 5
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Power (RMS) | 25 Watt | Moc wyjściowa | str. 5 |
| Weight | 8.45 kg | Waga urządzenia | str. 5 |
| Speaker Size | 8" | Średnica głośnika | str. 5 |
Gdzie szukać w PDF
- Panel przedni str. 6
Spis treści
Najważniejsze informacje z instrukcji
Wzmacniacz Blackstar MM DEBUT BASS 25 to kompaktowe urządzenie typu combo przeznaczone do gry na gitarze basowej. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa: nie otwierać obudowy, używać wyłącznie w dobrze wentylowanych pomieszczeniach, chronić przed wilgocią i używać wyłącznie dostarczonego przewodu zasilającego. W przypadku przeniesienia urządzenia z zimnego do ciepłego otoczenia, należy odczekać, aż osiągnie temperaturę pokojową przed włączeniem.
Opis urządzenia i funkcje
Wzmacniacz oferuje dwa kanały: Clean oraz Overdrive, które pozwalają na uzyskanie różnorodnych brzmień basowych. Wyposażony jest w 3-pasmowy korektor (EQ) do precyzyjnego kształtowania tonu oraz wejście Line In, umożliwiające podłączenie zewnętrznych źródeł dźwięku (np. telefonu, laptopa) do wspólnego grania. Wyjście słuchawkowe posiada emulację głośnika, co pozwala na ciche ćwiczenia lub nagrywanie.

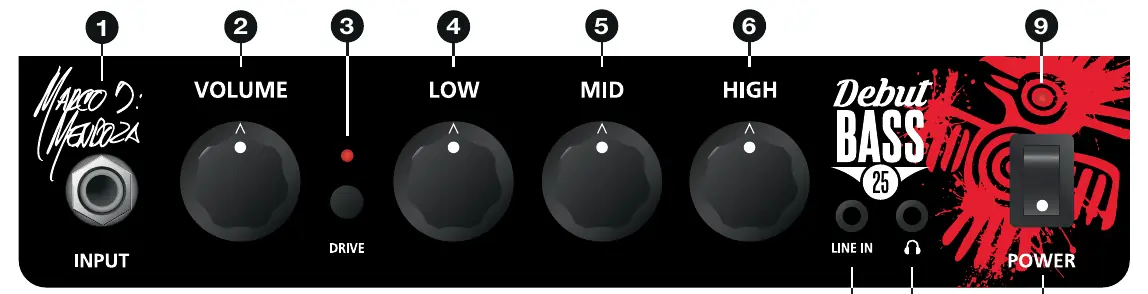

Obsługa panelu przedniego
Panel przedni zawiera następujące elementy sterujące:
- INPUT: Gniazdo wejściowe dla instrumentu basowego.
- VOLUME: Regulacja ogólnej głośności wzmacniacza.
- OD (Overdrive): Przełącznik kanałów. Wciśnięty = kanał Overdrive, Wyciśnięty = kanał Clean.
- LOW: Regulacja niskich tonów (basów).
- MID: Regulacja średnich tonów.
- HIGH: Regulacja wysokich tonów (sopranów).
- LINE IN: Wejście dla zewnętrznego urządzenia audio.
- SPEAKER EMULATED OUTPUT & HEADPHONES: Wyjście słuchawkowe z emulacją kolumny basowej. Podłączenie słuchawek automatycznie odłącza wewnętrzny głośnik.
- POWER: Włącznik zasilania.
- POWER INDICATOR LIGHT: Dioda sygnalizująca pracę urządzenia.
Podłączenie zasilania
Gniazdo zasilania znajduje się na tylnym panelu. Należy upewnić się, że napięcie w sieci jest zgodne z wymaganiami podanymi na tylnej części obudowy. W razie wątpliwości należy skonsultować się z wykwalifikowanym technikiem.
Dane techniczne
- Moc (RMS): 25 Watt
- Waga: 8.45 kg
- Wymiary: 348 mm (szer.) x 348 mm (wys.) x 251 mm (gł.)
- Głośnik: 8 cali
Informacje o producencie
Blackstar Amplification Ltd
Praktyczna pomoc
Typowe problemy
Brak dźwięku po włączeniu
Sprawdź, czy kabel instrumentu jest poprawnie podłączony do gniazda INPUT oraz czy głośność (VOLUME) nie jest ustawiona na minimum.
Wewnętrzny głośnik nie działa
Sprawdź, czy do gniazda SPEAKER EMULATED OUTPUT & HEADPHONES nie jest podłączony kabel słuchawkowy lub zewnętrzny przewód, co automatycznie wyłącza głośnik.
Dźwięk jest zbyt cichy przy użyciu Line In
Dostosuj głośność w zewnętrznym urządzeniu audio (telefon, laptop), aby dopasować ją do poziomu głośności wzmacniacza.
Przed użyciem
- Upewnij się, że wzmacniacz stoi na stabilnym podłożu.
- Sprawdź, czy otwory wentylacyjne nie są zasłonięte.
- Użyj dobrej jakości ekranowanego kabla instrumentalnego.
- Ustaw pokrętło VOLUME na niskim poziomie przed włączeniem zasilania.
- Upewnij się, że napięcie w gniazdku jest zgodne z wymaganiami.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Panel przedni posiada 10 oznaczonych punktów sterowania, od wejścia instrumentalnego po włącznik zasilania.
Zgodność modelu
- Wyjście słuchawkowe emuluje charakterystykę kolumny basowej.
- Źródło dźwięku podłączone do Line In jest sumowane do mono w głośniku wzmacniacza.
