Instrukcja obsługi interfejsu audio Blackstar Polar 2
Szybki przewodnik po interfejsie audio Blackstar Polar 2. Dowiedz się, jak podłączyć instrumenty i mikrofony, skonfigurować oprogramowanie Polar Control, ustawić wzmocnienie (gain) oraz korzystać z funkcji Enhance i zasilania fantomowego.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Blackstar Polar 2 to 2-kanałowy interfejs audio USB-C, wyposażony w przedwzmacniacze FET, funkcję emulacji wzmacniacza lampowego (Enhance) oraz dedykowane oprogramowanie Polar Control do miksowania i routingu sygnałów. str. 1, 2, 6
Najważniejsze czynności
- Podłączanie mikrofonu pojemnościowego str. 8
- Konfiguracja nagrywania gitary z funkcją Enhance str. 8, 9
Pierwsze uruchomienie
- Podłącz interfejs kablem USB-C do komputera. str. 4, 13
- Pobierz i zainstaluj oprogramowanie Polar Control. str. 4
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Brak dźwięku w słuchawkach lub monitorach
Sprawdź ustawienia Mute/Solo w Polar Control oraz czy wybrano właściwy miks wyjściowy (Output 1+2).
str. 17, 18Konserwacja i reset
- Przywracanie ustawień fabrycznych str. 18
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Częstotliwość próbkowania | do 192 kHz | Obsługiwane częstotliwości próbkowania. | str. 24 |
| Zasilanie | USB (960mA) | Zasilanie przez magistralę USB. | str. 24 |
Gdzie szukać w PDF
- Wstęp i zawartość str. 2, 3, 4
- Opis sprzętu str. 6, 7, 8, 9
- Oprogramowanie Polar Control str. 5, 15, 16, 17
- Konfiguracja DAW str. 11, 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

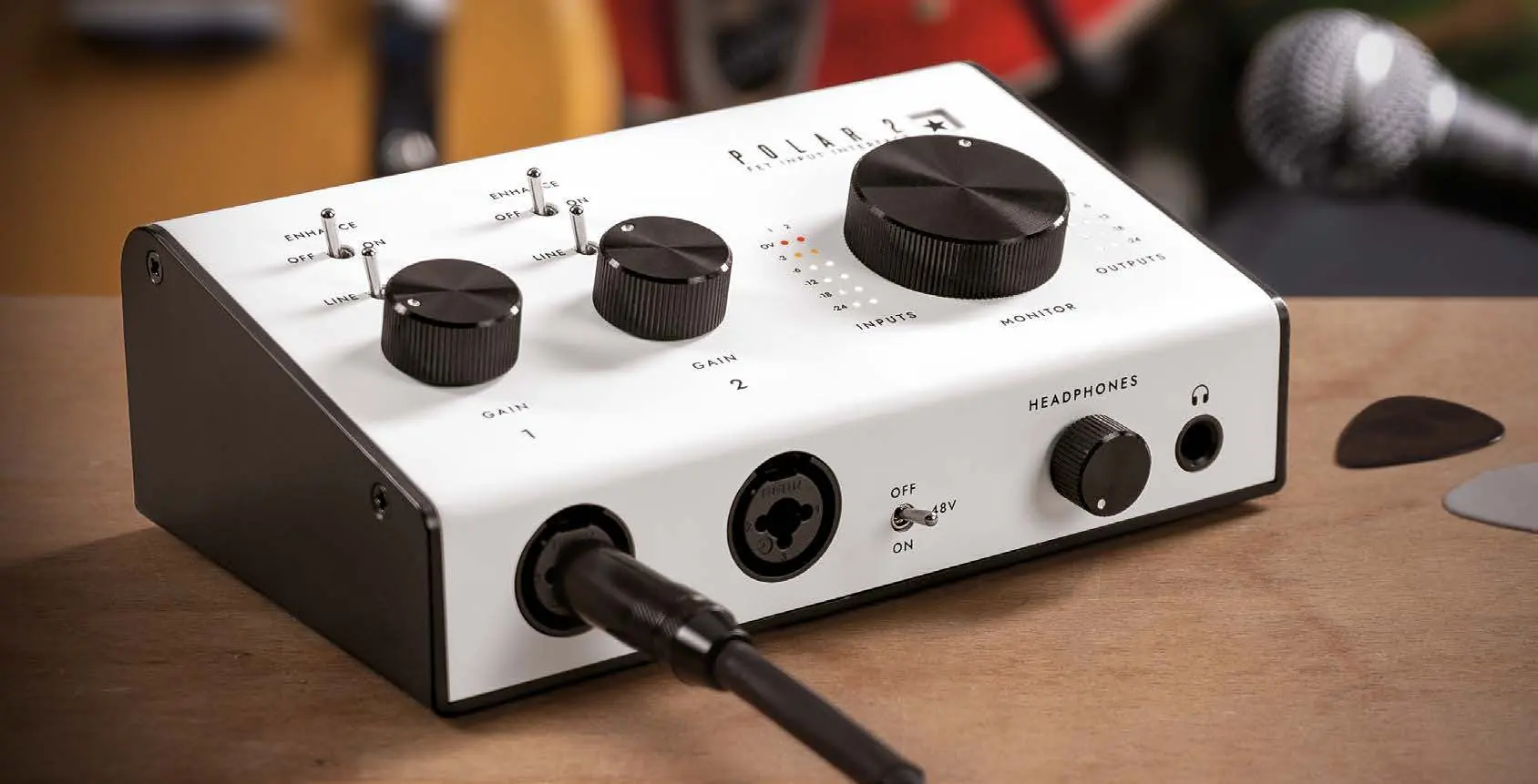

Blackstar Polar 2 to 2-kanałowy interfejs audio zaprojektowany dla gitarzystów i muzyków. Urządzenie oferuje przedwzmacniacze klasy studyjnej, wejścia instrumentalne FET oraz unikalną funkcję Enhance, która emuluje brzmienie wzmacniaczy lampowych. Interfejs jest zasilany przez USB-C i współpracuje z systemami Windows, macOS oraz iOS.
Opis urządzenia
Panel przedni zawiera:
- Wejścia 1 i 2: Złącza typu combo (XLR/Jack) dla mikrofonów, instrumentów i urządzeń liniowych.
- Przełącznik +48V: Włącza zasilanie fantomowe dla mikrofonów pojemnościowych.
- Przełącznik Line/Instrument: Dostosowuje impedancję wejścia do podłączonego źródła.
- Przełącznik Enhance: Aktywuje obwód emulacji wzmacniacza lampowego (dla instrumentów) lub dodaje klarowności (dla wokali).
- Kontrola Gain: Regulacja wzmocnienia wejściowego.
- Wyjście słuchawkowe: Złącze 6,35 mm z dedykowaną regulacją głośności.
Podłączenie i konfiguracja
Aby rozpocząć pracę:
- Podłącz interfejs do komputera za pomocą dołączonego kabla USB-A do USB-C.
- W przypadku urządzeń iOS wymagane jest zewnętrzne zasilanie 5V podłączone do portu DC 5V.
- Podłącz monitory studyjne do wyjść symetrycznych (1/L i 2/R) na tylnym panelu.
- Wybierz Polar 2 jako urządzenie wejściowe i wyjściowe w ustawieniach dźwięku systemu operacyjnego oraz w swoim programie DAW.

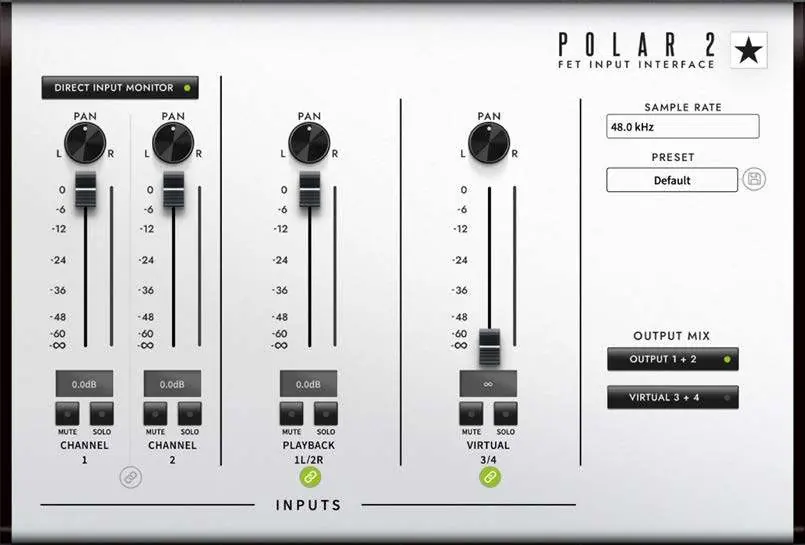

Oprogramowanie Polar Control

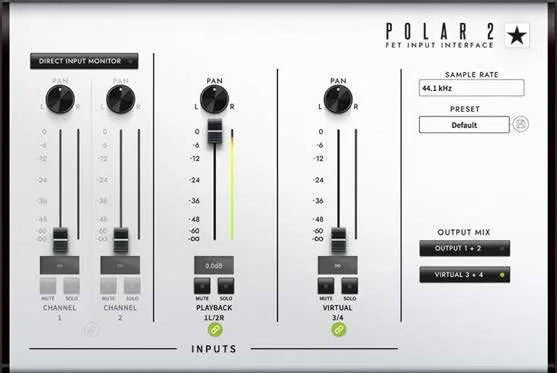

Polar Control to dedykowany mikser programowy, który umożliwia:
- Direct Input Monitor: Odsłuch sygnału wejściowego bez latencji.
- Miksowanie: Regulację poziomów, panoramowanie, wyciszanie (Mute) i solowanie (Solo) kanałów.
- Zarządzanie wyjściami: Wybór miksu wyjściowego (Output 1+2 lub Virtual 3+4).
- Zapisywanie ustawień: Możliwość tworzenia i ładowania presetów.
Konfiguracja DAW
Interfejs jest kompatybilny z większością programów DAW (Ableton Live, Logic Pro X, Pro Tools, Cubase, FL Studio, Studio One). W ustawieniach audio programu należy wybrać sterownik ASIO (Windows) lub Core Audio (macOS) odpowiadający interfejsowi Polar.
Dane techniczne
- Rozdzielczość: 24-bit/192 kHz.
- Wejścia: 2x mikrofonowe/instrumentalne/liniowe.
- Wyjścia: 2x liniowe symetryczne, 1x słuchawkowe.
- Zasilanie: USB-C (bus-powered) lub opcjonalne DC 5V.
Informacje o producencie
Blackstar Amplification Ltd
Praktyczna pomoc
Typowe problemy
Słyszalne podwójne echo lub opóźnienie podczas nagrywania wokalu.
Włącz 'Direct Input Monitor' w oprogramowaniu Polar Control i wyłącz monitoring programowy wewnątrz swojego DAW.
Brak dźwięku mimo widocznego sygnału na wskaźnikach.
Sprawdź, czy kanał nie jest wyciszony (Mute), czy fader poziomu nie jest ustawiony na minimum oraz czy wybrano właściwy miks wyjściowy.
Przesterowanie (cyfrowe obcinanie) sygnału.
Zmniejsz wzmocnienie (Gain) na przednim panelu interfejsu, aż wskaźniki LED przestaną świecić na czerwono (OV).
Przed użyciem
- Upewnij się, że masz zainstalowane oprogramowanie Polar Control.
- Sprawdź, czy przełącznik Line/Instrument jest ustawiony odpowiednio do podłączonego źródła.
- Jeśli używasz mikrofonu pojemnościowego, włącz zasilanie +48V dopiero po podłączeniu kabla XLR.
- Ustaw głośność monitorów studyjnych na minimum przed włączeniem interfejsu.
- W przypadku urządzeń iOS upewnij się, że podłączone jest zewnętrzne zasilanie 5V.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 24-bit/192 kHz
- Maksymalna rozdzielczość i częstotliwość próbkowania dźwięku, zapewniająca wysoką jakość nagrań.
- Zasilanie fantomowe (+48V)
- Napięcie niezbędne do działania mikrofonów pojemnościowych.
Ilustracje i schematy
- Schemat połączeń (strona 13) pokazuje typową konfigurację: gitara do wejścia 1, mikrofon do wejścia 2, słuchawki do wyjścia słuchawkowego oraz monitory do wyjść symetrycznych.
- Diagram przepływu sygnału (strona 21) ilustruje, jak sygnały z wejść fizycznych oraz z komputera są kierowane do wyjść monitorowych i DAW.
Zgodność modelu
- Wymagania systemowe: macOS 10.15+, Windows 8+.
- Wymagania oprogramowania Polar Control: macOS 10.14+, Windows 10+.
- Urządzenia iOS wymagają certyfikowanych adapterów Apple (Lightning to USB Camera Adapter).
