Instrukcja obsługi wzmacniacza gitarowego Blackstar DEBUT 100R

Szybki przewodnik po wzmacniaczu gitarowym Blackstar DEBUT 100R. Dowiedz się, jak obsługiwać kanały, regulować brzmienie za pomocą ISF, korzystać z efektów i podłączać urządzenia zewnętrzne.

Spis treści

Najważniejsze informacje z instrukcji

Blackstar DEBUT 100R to 100-watowy wzmacniacz gitarowy typu combo, wyposażony w dwa kanały, pełną korekcję EQ, opatentowaną technologię ISF oraz wbudowany pogłos (Reverb). Urządzenie oferuje możliwość redukcji mocy do 5W, co pozwala na cichsze ćwiczenie bez utraty jakości brzmienia.

Opis panelu przedniego

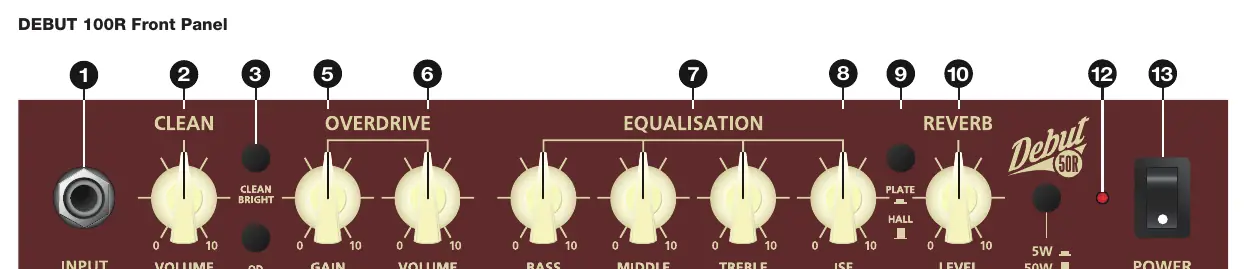

Schemat panelu przedniego wzmacniacza DEBUT 100R

INPUT: Wejście gitarowe.
VOLUME (Clean): Regulacja głośności kanału czystego.
BRIGHT SWITCH: Podbicie wysokich częstotliwości dla kanału czystego.
OD (Overdrive): Przełącznik kanału przesterowanego.
GAIN: Regulacja poziomu przesterowania kanału Overdrive.
VOLUME (Overdrive): Regulacja głośności kanału przesterowanego.
EQUALISATION: Trzypasmowa korekcja (Bass, Middle, Treble).
ISF (Infinite Shape Feature): Płynna regulacja charakterystyki brzmienia od amerykańskiej (agresywne środki) do brytyjskiej (bardziej "drewniane" brzmienie).
PLATE / HALL REVERB: Wybór typu pogłosu (jasny Plate lub głębszy Hall).
REVERB LEVEL: Regulacja natężenia efektu pogłosu.
POWER REDUCTION: Przełącznik mocy (100W / 5W).
POWER: Włącznik zasilania.

Panel tylny i połączenia

MAINS INPUT: Gniazdo zasilania sieciowego.
LINE OUT / HEADPHONES: Wyjście z emulacją kolumny głośnikowej do nagrywania lub słuchawek. Podłączenie wycisza głośnik wewnętrzny.
FOOTSWITCH: Gniazdo dla opcjonalnego dwuprzyciskowego przełącznika nożnego (kanały i pogłos).
LINE IN: Wejście dla zewnętrznych źródeł dźwięku (MP3/CD).
EFFECTS LOOP: Pętla efektów (SEND/RETURN) do podłączenia zewnętrznych procesorów dźwięku.

Bezpieczeństwo i konserwacja

Urządzenie wymaga podłączenia do uziemionego gniazda sieciowego. Nie należy blokować otworów wentylacyjnych ani wystawiać wzmacniacza na działanie wilgoci. W przypadku przeniesienia urządzenia z zimnego do ciepłego pomieszczenia, należy odczekać, aż osiągnie temperaturę pokojową przed włączeniem, aby uniknąć kondensacji pary wodnej.

Informacje o producencie

Blackstar Amplification Ltd

Profil marki

Strona producenta https://blackstaramps.com/ Wsparcie https://blackstaramps.com/support/ Manuale producenta https://blackstaramps.com/support/product-handbooks/

Praktyczna pomoc

Typowe problemy

Brak dźwięku z głośnika wewnętrznego

Sprawdź, czy do gniazda LINE OUT / HEADPHONES nie jest podłączony kabel, co automatycznie wycisza głośnik.

Wzmacniacz nie włącza się

Upewnij się, że kabel zasilający jest poprawnie podłączony do gniazda MAINS INPUT i sprawnego gniazdka sieciowego.

Dźwięk jest zbyt głośny do ćwiczeń w domu

Użyj przełącznika POWER REDUCTION na panelu przednim, aby zredukować moc wzmacniacza ze 100W do 5W.

Przed użyciem

Upewnij się, że napięcie w sieci jest zgodne z wymaganiami na tylnym panelu.
Używaj wyłącznie wysokiej jakości ekranowanych kabli gitarowych.
Ustaw ISF w pozycji środkowej jako punkt wyjściowy do kształtowania brzmienia.
Sprawdź, czy otwory wentylacyjne nie są zasłonięte.

Ilustracje i schematy

Panel przedni zawiera sekcje: INPUT, CLEAN (Volume, Bright), OVERDRIVE (OD, Gain, Volume), EQUALISATION (Bass, Middle, Treble, ISF), REVERB (Type, Level), POWER REDUCTION oraz włącznik zasilania.
Panel tylny zawiera: MAINS INPUT, LINE OUT/HEADPHONES, FOOTSWITCH, LINE IN oraz pętlę efektów (SEND/RETURN).

Zgodność modelu

Wzmacniacz współpracuje z opcjonalnym 2-przyciskowym przełącznikiem nożnym (latching footswitch).
Wejście LINE IN sumuje sygnał do mono w głośniku wzmacniacza, ale zachowuje stereo w wyjściu słuchawkowym.
