Instrukcja obsługi wzmacniacza estradowego Rockville RPA16

Najważniejsze informacje z instrukcji

Wzmacniacz Rockville RPA16 to profesjonalne urządzenie o mocy 10 000 W, przeznaczone do montażu w szafach rack (wymaga 2U przestrzeni). Przed uruchomieniem upewnij się, że urządzenie znajduje się w dobrze wentylowanym miejscu, a otwory wentylacyjne nie są zasłonięte. W przypadku problemów technicznych prosimy o kontakt z infolinią pod numerem 1-646-758-0144 (poniedziałek-piątek, 9:00-17:00 EST).

Montaż i instalacja

Urządzenie zaprojektowano do montażu w standardowych szafach 19-calowych. Użyj dołączonych uchwytów rack, śrub i podkładek. Zaleca się zachowanie co najmniej 2 cali wolnej przestrzeni po bokach wzmacniacza oraz zapewnienie otwartego tyłu szafy dla swobodnego przepływu powietrza. W przypadku zastosowań mobilnych należy dodatkowo podeprzeć tył urządzenia.

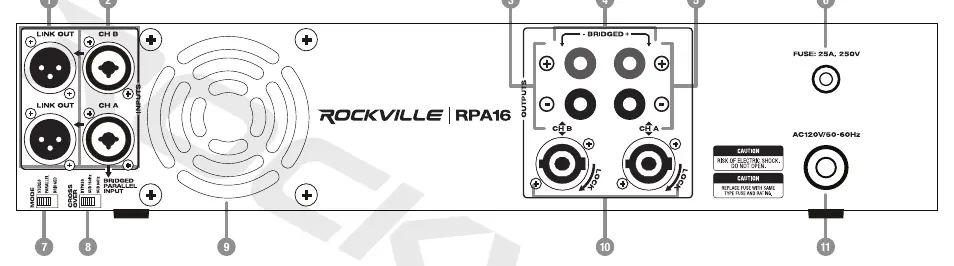

Konfiguracja trybów pracy

• STEREO: Każdy kanał działa niezależnie. Upewnij się, że impedancja głośników wynosi co najmniej 4 omy.
• PARALLEL: Kanały są połączone wewnętrznie. Sygnał podany na wejście kanału A jest przesyłany do obu kanałów.
• BRIDGED: Wzmacniacz pracuje jako jednostka mono o sumarycznej mocy obu kanałów. Używane głównie do zasilania subwooferów.

Ustawienia zwrotnicy

Przełącznik zwrotnicy pozwala na dostosowanie pasma przenoszenia:

• BYPASS: Dla pełnozakresowych zestawów głośnikowych.
• SUB 80Hz / 160Hz: Ogranicza pasmo do częstotliwości poniżej 80 Hz lub 160 Hz, co jest zalecane przy pracy z subwooferami.

Bezpieczeństwo i konserwacja

Nigdy nie otwieraj obudowy urządzenia – wewnątrz nie ma części serwisowalnych przez użytkownika. W przypadku awarii bezpiecznika, wymień go wyłącznie na element o identycznych parametrach (25A, 250V). Podczas długich okresów nieużywania odłącz urządzenie od zasilania.

Rozwiązywanie problemów

Jeśli urządzenie nie włącza się, sprawdź kabel zasilający oraz bezpiecznik. W przypadku braku dźwięku upewnij się, że kable są poprawnie podłączone do wyjść (OUTPUT) wzmacniacza, a nie do wejść (INPUT). Jeśli świeci się dioda CLIP, zmniejsz poziom wzmocnienia (gain) lub sprawdź impedancję podłączonych głośników.
