Instrukcja obsługi wzmacniacza cyfrowego QTX KAD-2
Szybki przewodnik po wzmacniaczu QTX KAD-2: instrukcje instalacji, podłączania głośników, dopasowania impedancji oraz rozwiązywania problemów z dźwiękiem i zasilaniem.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Wzmacniacz QTX KAD-2 to kompaktowe urządzenie klasy D, przeznaczone do zastosowań domowych i komercyjnych. Instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznego podłączenia głośników, zachowania odpowiedniej impedancji oraz konfiguracji wejść audio.
Opis urządzenia

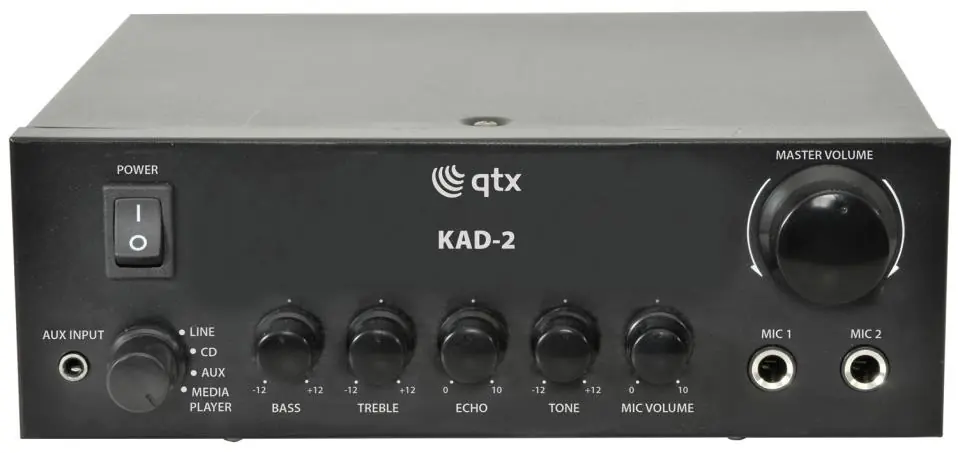

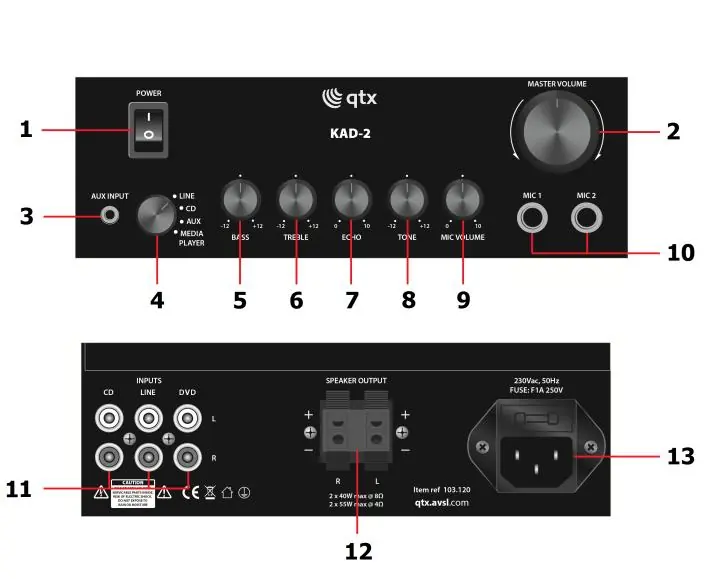

Panel przedni zawiera przełącznik zasilania, pokrętło głośności głównej, selektor wejść (Line, CD, Aux, Media Player), regulację tonów niskich i wysokich, efekt echa dla mikrofonów oraz dwa wejścia mikrofonowe jack 6,3 mm. Na panelu tylnym znajdują się wejścia RCA, zaciski głośnikowe oraz gniazdo zasilania IEC.
Instalacja i podłączenie

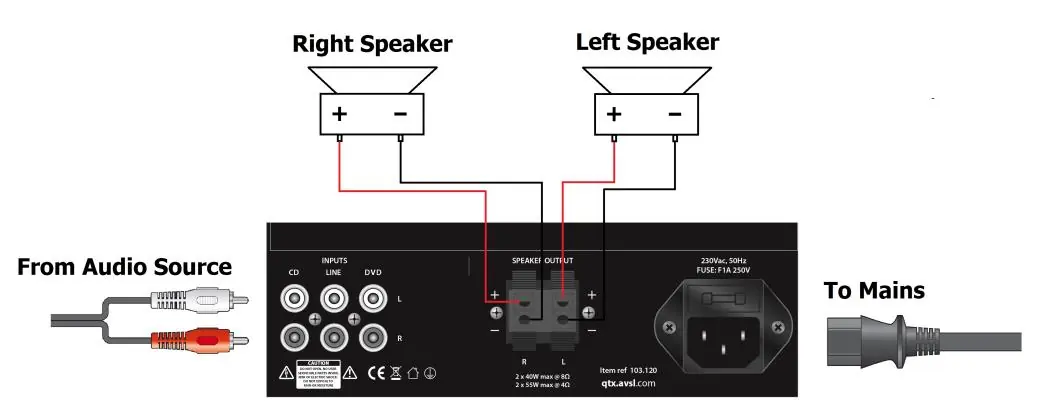

Przed przystąpieniem do instalacji upewnij się, że urządzenie jest wyłączone i odłączone od zasilania. Podłącz źródła dźwięku do odpowiednich wejść RCA. Głośniki należy podłączyć do zacisków sprężynowych, zwracając szczególną uwagę na polaryzację (+/-). Przed włączeniem urządzenia ustaw głośność główną na minimum, aby uniknąć skoków napięcia.
Dopasowanie impedancji
Wzmacniacz obsługuje głośniki o impedancji od 4 do 16 Ohm. Jeśli podłączasz więcej niż jeden głośnik na kanał, upewnij się, że całkowita impedancja mieści się w tym zakresie. Możesz łączyć głośniki równolegle (1/Rtotal = 1/R1 + 1/R2 + 1/R3...) lub szeregowo (Rtotal = R1 + R2 + R3...).
Rozwiązywanie problemów
- Brak zasilania: Sprawdź kabel zasilający, bezpiecznik oraz czy przełącznik jest w pozycji włączonej.
- Brak dźwięku: Sprawdź połączenia kabli, wybór wejścia, głośność źródła oraz czy głośniki nie mają zwarcia (luźne żyły kabla).
- Zniekształcony dźwięk: Zmniejsz głośność, sprawdź stan kabli i upewnij się, że wzmacniacz nie znajduje się w pobliżu urządzeń indukcyjnych (np. lodówki).
Dane techniczne
- Zasilanie: 230Vac, 50Hz
- Impedancja wyjściowa: 4-8 Ohm
- Moc wyjściowa (8 Ohm): 2 x 25W RMS / 2 x 40W max
- Moc wyjściowa (4 Ohm): 2 x 35W RMS / 2 x 55W max
- Czułość wejściowa (Line): 380mV
- Czułość wejściowa (Mic): 15mV
- Wymiary: 200 x 200 x 65 mm
- Waga: 1,6 kg
Informacje o producencie
QTX
Praktyczna pomoc
Typowe problemy
Brak dźwięku w głośnikach
Sprawdź, czy wybrano właściwe wejście, czy źródło dźwięku gra oraz czy kable głośnikowe nie mają zwarcia (luźne żyły dotykające terminali).
Częste przepalanie bezpiecznika
Natychmiast przerwij użytkowanie i skontaktuj się z wykwalifikowanym personelem serwisowym.
Zniekształcony dźwięk
Upewnij się, że wzmacniacz nie stoi blisko urządzeń indukcyjnych (np. lodówki) i sprawdź, czy głośność nie jest ustawiona zbyt wysoko.
Przed użyciem
- Upewnij się, że zasilanie jest wyłączone przed podłączeniem kabli.
- Sprawdź, czy impedancja głośników mieści się w zakresie 4-16 Ohm.
- Ustaw głośność główną na minimum przed włączeniem urządzenia.
- Sprawdź poprawność polaryzacji (+/-) przy podłączaniu głośników.
- Upewnij się, że kabel zasilający IEC jest w pełni włożony do gniazda.
Parametry w praktyce
- Impedancja 4-8 Ohm
- Zakres oporności głośników, które można bezpiecznie podłączyć do wzmacniacza.
- Czułość wejściowa
- Określa wymagany poziom sygnału wejściowego dla uzyskania pełnej mocy wzmacniacza.
