Instrukcja obsługi wzmacniacza Dayton Audio 100W 2.1 Class D Bluetooth
Szybki przewodnik po wzmacniaczu Dayton Audio 100W 2.1 Class D. Dowiedz się, jak podłączyć głośniki, sparować urządzenia Bluetooth, skonfigurować wejścia AUX oraz dostosować parametry dźwięku i subwoofera.
Spis treści
Najważniejsze informacje z instrukcji
Wzmacniacz Dayton Audio DTA-2.1BT2 to kompaktowe urządzenie klasy D o mocy 100W, przeznaczone do zasilania głośników pasywnych oraz subwoofera. Instrukcja zawiera wytyczne dotyczące podłączenia źródeł dźwięku (Bluetooth, AUX 3.5mm, RCA), konfiguracji głośników oraz obsługi panelu przedniego.
Elementy urządzenia
Panel przedni zawiera przycisk zasilania/wyboru źródła, wskaźniki LED (Bluetooth, AUX1, AUX2) oraz pokrętła regulacji: częstotliwości odcięcia subwoofera (crossover), głośności subwoofera, tonów oraz głośności głównej. Panel tylny wyposażony jest w złącze anteny Bluetooth, wejścia AUX (RCA i 3.5mm), terminale głośnikowe, wyjście subwoofera oraz gniazdo zasilania 24V.
Podłączenie głośników i konfiguracja
Wzmacniacz posiada terminale głośnikowe typu binding post, które obsługują wtyki bananowe lub gołe przewody. Należy podłączyć głośniki pasywne i subwoofer o impedancji 4-8 Ohm, zwracając szczególną uwagę na zachowanie poprawnej polaryzacji.
Obsługa wejść liniowych i Bluetooth
Aby włączyć urządzenie, należy przytrzymać przycisk ON/OFF. Krótkie naciśnięcie tego samego przycisku pozwala na przełączanie między źródłami dźwięku. W trybie Bluetooth, po wybraniu odpowiedniego wejścia, wskaźnik zacznie migać na czerwono/niebiesko, co oznacza gotowość do parowania. Należy wyszukać urządzenie DTA-2.1BT2 na telefonie lub tablecie. Po pomyślnym sparowaniu wskaźnik zacznie powoli pulsować, a urządzenie wyemituje krótki sygnał dźwiękowy.
Dane techniczne
- Moc wyjściowa: 50W x 2 (głośniki) + 100W (subwoofer)
- Częstotliwość odcięcia subwoofera: 50Hz - 120Hz
- Impedancja: 4-8 Ohm
- Zasilanie: 24 VDC
- Zasięg Bluetooth: do 30 metrów
- Kompatybilność Bluetooth: A2DP, AVRCP
Informacje o producencie
Dayton Audio
Praktyczna pomoc
Typowe problemy
Problemy z parowaniem Bluetooth
Należy powtórzyć proces parowania, upewniając się, że urządzenie jest w trybie wykrywania (wskaźnik miga na czerwono/niebiesko).
Niska jakość dźwięku przez Bluetooth
Ustaw głośność wyjściową urządzenia źródłowego (telefon/tablet) na około 75%, a następnie dostosuj głośność główną na wzmacniaczu.
Przed użyciem
- Sprawdź, czy impedancja głośników i subwoofera mieści się w zakresie 4-8 Ohm.
- Upewnij się, że polaryzacja przewodów głośnikowych jest poprawna.
- Podłącz zasilacz do wzmacniacza, a następnie do gniazdka ściennego.
- Podłącz źródło dźwięku do odpowiedniego wejścia (AUX1 3.5mm lub AUX2 RCA).
Parametry w praktyce
- Sub Crossover (50Hz - 120Hz)
- Zakres częstotliwości, powyżej której subwoofer przestaje odtwarzać dźwięk, pozwalający na płynne zgranie z głośnikami głównymi.
- Impedancja 4-8 Ohm
- Dopuszczalny zakres oporności elektrycznej głośników, które mogą być bezpiecznie podłączone do wzmacniacza.
Ilustracje i schematy

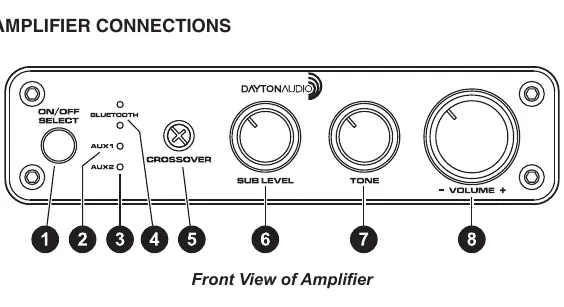

- Panel przedni: 1-ON/OFF, 2-AUX1, 3-AUX2, 4-BT, 5-Crossover, 6-Sub Volume, 7-Tone, 8-Master Volume.
- Panel tylny: 9-Antena BT, 10-AUX2 RCA, 11-AUX1 3.5mm, 12-Wyjścia głośnikowe, 13-Wyjście subwoofera, 14-Zasilanie.
Zgodność modelu
- Wzmacniacz obsługuje profile Bluetooth A2DP oraz AVRCP.
- Zasięg bezprzewodowy wynosi do 30 metrów w optymalnych warunkach.
