Instrukcja obsługi wzmacniacza gitarowego Blackstar AMPED 1
Szybki przewodnik po wzmacniaczu Blackstar AMPED 1: instrukcje podłączenia, konfiguracji brzmienia, korzystania z pętli efektów, MIDI oraz oprogramowania Architect.
Spis treści
Najważniejsze informacje z instrukcji
Blackstar AMPED 1 to kompaktowy wzmacniacz gitarowy o mocy 100W, który łączy funkcje przedwzmacniacza i końcówki mocy. Dokument zawiera instrukcje konfiguracji, podłączania kolumn głośnikowych, obsługi wbudowanych efektów oraz integracji z komputerem poprzez oprogramowanie Architect.

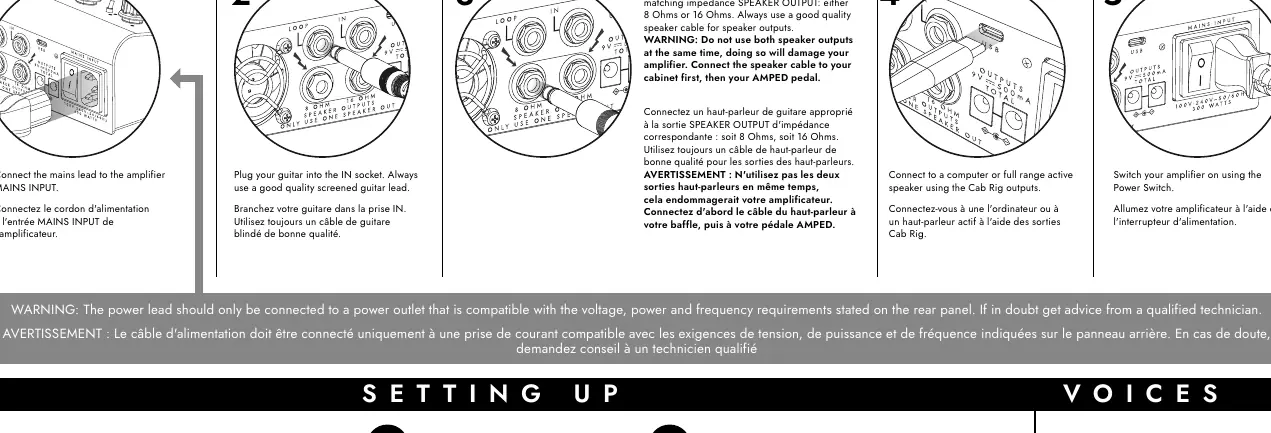

Podłączenie i pierwsze uruchomienie
- Podłącz kabel zasilający do gniazda MAINS INPUT.
- Podłącz gitarę do gniazda IN.
- Podłącz kolumnę głośnikową do odpowiedniego wyjścia SPEAKER OUTPUT (8 Ohm lub 16 Ohm). Uwaga: Nie używaj obu wyjść jednocześnie, gdyż grozi to uszkodzeniem wzmacniacza.
- Włącz urządzenie przełącznikiem zasilania.
Obsługa i ustawienia
Wzmacniacz oferuje trzy sekcje regulacji brzmienia:
- AMPLIFIER: Wybór charakterystyki przedwzmacniacza za pomocą przełącznika oraz regulacja barwy (Gain, Bass, Middle, Treble).
- POWER AMP: Wybór odpowiedzi końcówki mocy (RESPONSE) oraz ustawienie mocy (POWER) i głośności (MASTER).
- REVERB: Aktywacja wbudowanego pogłosu. Przytrzymanie przełącznika nożnego włącza efekt FREEZE.
Zaawansowane funkcje
- USB i Architect: Podłączenie do PC/Mac pozwala na edycję presetów Cab Rig oraz nagrywanie wysokiej jakości dźwięku bezpośrednio przez USB-C.
- FX LOOP: Pętla efektów obsługiwana za pomocą dołączonego kabla TRS.
- MIDI: Sterowanie funkcjami wzmacniacza przez MIDI (domyślny kanał 1).
- DC OUTPUT: Wyjścia 9V DC do zasilania zewnętrznych efektów (maksymalnie 500mA łącznie).
- CAB RIG OUTS: Wyjścia liniowe (LINE OUT) oraz zbalansowane XLR do podłączenia słuchawek, miksera lub interfejsu audio.
Bezpieczeństwo
Urządzenie należy użytkować w temperaturze otoczenia do 35 stopni Celsjusza. Nie należy zasłaniać otworów wentylacyjnych ani umieszczać urządzenia w zamkniętych przestrzeniach. W przypadku nieprawidłowego działania należy skontaktować się z wykwalifikowanym personelem serwisowym.
Informacje o producencie
Blackstar Amplification Ltd
Praktyczna pomoc
Typowe problemy
Brak dźwięku lub uszkodzenie wzmacniacza
Upewnij się, że nie używasz obu wyjść głośnikowych jednocześnie. Podłącz kabel głośnikowy najpierw do kolumny, a potem do wzmacniacza.
Przeciążenie zasilania efektów
Łączny pobór prądu wszystkich efektów podłączonych do wyjść 9V DC nie może przekroczyć 500mA.
Przed użyciem
- Sprawdź, czy napięcie w gniazdku jest zgodne z wymaganiami na tylnym panelu.
- Użyj wysokiej jakości ekranowanego kabla gitarowego.
- Upewnij się, że impedancja kolumny (8 lub 16 Ohm) odpowiada wybranemu wyjściu.
- Ustaw wszystkie pokrętła w pozycji godziny 12 jako punkt wyjściowy.
Ilustracje i schematy
- Panel przedni zawiera sekcje: AMPLIFIER (Gain, Voice, EQ), POWER AMP (Response, Power, Master) oraz REVERB.
- Panel tylny zawiera gniazda: SPEAKER OUTPUT, FX LOOP, MIDI, USB-C, DC OUTPUT oraz CAB RIG OUTS.
Zgodność modelu
- Wymaga oprogramowania Architect do pełnej edycji presetów Cab Rig.
- Wyjście XLR jest zbalansowane, przeznaczone do bezpośredniego podłączenia do miksera lub interfejsu.
