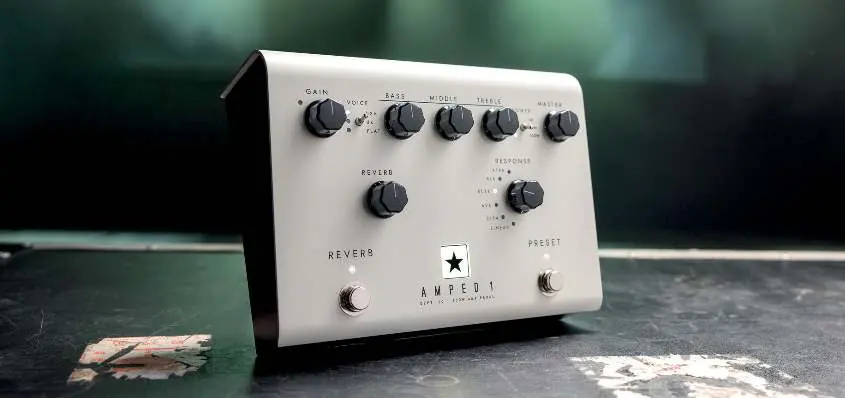

Blackstar Dept 10 AMPED 1 to 100-watowy wzmacniacz w formie pedału podłogowego, oferujący zaawansowane technologie cyfrowe oraz emulację lamp mocy. Urządzenie pozwala na zapisywanie presetów, korzystanie z symulacji głośników CabRig oraz pracę jako interfejs audio USB.
Obsługa panelu przedniego
Panel przedni umożliwia szybką kontrolę nad brzmieniem:
- Voice: Wybór charakteru przedwzmacniacza (USA, UK, Flat).
- Gain: Regulacja poziomu przesterowania.
- EQ (Bass, Middle, Treble): Korekcja barwy dźwięku.
- Reverb: Kontrola ilości pogłosu; przytrzymanie przełącznika aktywuje efekt Freeze.
- Response: Wybór emulacji lampy mocy (KT88, 6L6, EL34, 6L6, EL84) lub trybu Linear.
- Power: Przełącznik mocy wyjściowej (100W, 20W, 1W).
- Master: Główna regulacja głośności.
CabRig i edycja brzmienia

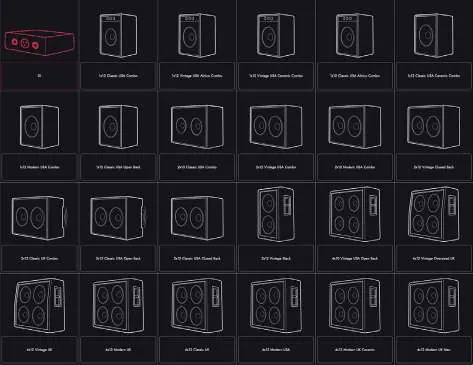

CabRig to zaawansowany symulator głośników. Do pełnej edycji ustawień (wybór kolumn, mikrofonów, ustawienia pomieszczenia) wymagane jest oprogramowanie Blackstar Architect, dostępne na stronie www.blackstaramps.com/architect.
Połączenia i wejścia/wyjścia
- In: Wejście gitarowe.
- Loop: Pętla efektów (mono, TRS).
- Speaker Outputs: Wyjścia głośnikowe (8 lub 16 Ohm). Uwaga: Nie używać obu wyjść jednocześnie.
- Outputs: Dwa wyjścia 9V DC (łącznie max 500mA).
- USB: Do nagrywania i edycji w oprogramowaniu Architect.
- MIDI In: Do sterowania zewnętrznego.
- XLR / Line Out: Wyjścia z symulacją CabRig.
Bezpieczeństwo i konserwacja
Urządzenie przeznaczone jest do pracy w warunkach nietropikalnych, do temperatury otoczenia 35°C. Należy używać wyłącznie dostarczonego zasilacza. W przypadku problemów z działaniem, należy skontaktować się z wykwalifikowanym serwisem.
Oficjalne zasoby z instrukcji
Informacje o producencie
Blackstar Amplification Ltd
Praktyczna pomoc
Typowe problemy
Brak dźwięku po podłączeniu kolumny
Upewnij się, że używasz odpowiedniego wyjścia (8 lub 16 Ohm) i nie używasz obu wyjść jednocześnie.
Poziom głośności skacze przy kręceniu gałkami
Urządzenie posiada wskaźnik Recall LED. Gałki nie wpływają na dźwięk, dopóki nie osiągną wartości zapisanej w aktualnym presecie.
Brak możliwości edycji ustawień CabRig
Pobierz i zainstaluj oprogramowanie Blackstar Architect ze strony producenta.
Przed użyciem
- Sprawdź, czy napięcie sieciowe jest zgodne z wymaganiami (100-240V).
- Podłącz kolumnę gitarową przed włączeniem zasilania.
- Użyj wysokiej jakości kabla instrumentalnego.
- Upewnij się, że otwory wentylacyjne nie są zasłonięte.
Ilustracje i schematy
- Panel przedni: Kontrola Voice, Gain, EQ, Reverb, Response, Power, Master.
- Panel tylny: Wejście zasilania, pętla efektów, wejście gitarowe, wyjścia głośnikowe, USB, MIDI.
- Panel boczny: Wyjścia XLR i Line Out z CabRig, przełącznik CabRig, kontrola poziomu wyjściowego.
Zgodność modelu
- Współpracuje z oprogramowaniem Blackstar Architect.
- Obsługuje MIDI (kanał 1 domyślnie).
- Zasilanie uniwersalne 100-240V.
