Instrukcja obsługi wzmacniacza gitarowego Blackstar AMPED 2
Szybki przewodnik po wzmacniaczu gitarowym Blackstar AMPED 2. Dowiedz się, jak korzystać z efektów, symulacji CabRig, ustawień MIDI oraz jak skonfigurować połączenia.
Spis treści
Najważniejsze informacje z instrukcji
Blackstar AMPED 2 to 100-watowy wzmacniacz gitarowy w formie pedału, wyposażony w zaawansowany procesor efektów i symulację głośników CabRig. Urządzenie oferuje trzy różne brzmienia przedwzmacniacza (USA, UK, Classic) oraz trzy typy odpowiedzi końcówki mocy (EL84, EL34, 6L6). Przed użyciem upewnij się, że zasilacz jest podłączony do uziemionego gniazdka i nie blokuj otworów wentylacyjnych.
Opis urządzenia i elementy sterujące
Panel przedni umożliwia pełną kontrolę nad brzmieniem:
- Voice: Wybór charakteru przedwzmacniacza (USA, UK, Classic).
- Gain: Regulacja poziomu przesterowania.
- Korekcja: Bass, Middle, Treble do kształtowania pasma.
- Efekty: Drive (Boost, Drive, Fuzz), Modulation (Chorus/Flanger, Tremolo, Phaser), Delay (Linear, Analogue, Shimmer) oraz Reverb (Room, Spring, Plate).
- Footswitche: Dedykowane przełączniki dla każdego bloku efektów oraz Tap Tempo.
Obsługa i zaawansowane funkcje
Urządzenie posiada wbudowany tuner chromatyczny aktywowany jednoczesnym naciśnięciem footswitchy Delay i Reverb. Funkcja Hold: Shift pozwala na dostęp do parametrów drugorzędnych, takich jak Fuzz Bias czy podziały czasowe dla efektów modulacyjnych i delay, po przytrzymaniu footswitcha Tap.
CabRig i oprogramowanie Architect

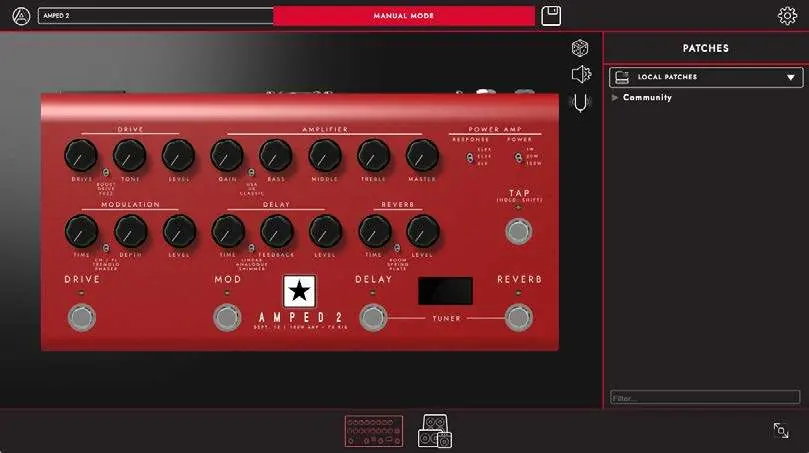

CabRig to zaawansowany symulator głośników. Pełna edycja ustawień CabRig, w tym wybór mikrofonów i pomieszczeń, jest możliwa za pomocą oprogramowania Blackstar Architect. Urządzenie może działać jako interfejs audio USB-C, przesyłając cztery niezależne kanały do komputera.
Połączenia i konserwacja
Tylny panel zawiera wejście gitarowe, pętlę efektów (FX Loop), wyjścia głośnikowe (8 lub 16 Ohm), wyjścia liniowe (XLR, TRS) oraz złącza MIDI. Ważne: Nigdy nie używaj obu wyjść głośnikowych jednocześnie. Urządzenie wymaga czyszczenia wyłącznie suchą szmatką.
Rozwiązywanie problemów
Jeśli urządzenie nie działa poprawnie, sprawdź połączenia kablowe oraz ustawienia pętli efektów w oprogramowaniu Architect. W przypadku problemów z brzmieniem, upewnij się, że wybrano odpowiednią symulację CabRig i ustawienia Response.
Informacje o producencie
Blackstar Amplification Ltd
Praktyczna pomoc
Typowe problemy
Brak dźwięku po podłączeniu do kolumny
Sprawdź, czy używasz odpowiedniego wyjścia głośnikowego (8 lub 16 Ohm) i czy kabel jest poprawnie wpięty.
Efekt modulacji nie synchronizuje się z tempem
Domyślnie modulacja nie jest zsynchronizowana. Użyj funkcji Shift + Modulation Time, aby ustawić podział czasowy względem Tap Tempo.
Zbyt wysoki poziom sygnału w pętli efektów
Ustaw przełącznik FX Loop Level na -10dBV dla standardowych pedałów gitarowych.
Przed użyciem
- Upewnij się, że zasilacz jest podłączony do uziemionego gniazdka.
- Podłącz kolumnę głośnikową przed włączeniem zasilania.
- Pobierz oprogramowanie Blackstar Architect w celu pełnej konfiguracji.
- Sprawdź, czy impedancja kolumny zgadza się z wybranym wyjściem (8 lub 16 Ohm).
Parametry w praktyce
- FX Loop Level
- Przełącznik między +4dBu (sprzęt profesjonalny) a -10dBV (pedały gitarowe).
Ilustracje i schematy
- Panel przedni: kontrola Drive, Modulation, Delay, Reverb oraz sekcja wzmacniacza.
- Panel tylny: wejścia/wyjścia audio, pętla efektów, wyjścia głośnikowe, MIDI oraz zasilanie.
Zgodność modelu
- Wymaga oprogramowania Architect do pełnej edycji ustawień CabRig.
- Wyjścia głośnikowe obsługują tylko jedną kolumnę na raz.
- Złącze USB-C umożliwia nagrywanie i edycję parametrów.
