Instrukcja obsługi wzmacniacza gitarowego Blackstar Dept. 10 AMPED 2
Szybki przewodnik po wzmacniaczu gitarowym Blackstar Dept. 10 AMPED 2. Dowiedz się, jak obsługiwać efekty, konfigurować CabRig, korzystać z tunera i zarządzać ustawieniami przez oprogramowanie Architect.
Spis treści
Najważniejsze informacje z instrukcji
Blackstar Dept. 10 AMPED 2 to 100-watowy wzmacniacz gitarowy w formie pedału, wyposażony w zaawansowany procesor efektów i symulację głośników CabRig. Urządzenie oferuje trzy różne brzmienia przedwzmacniacza (USA, UK, Classic) oraz trzy typy odpowiedzi końcówki mocy (EL84, EL34, 6L6). Przed użyciem upewnij się, że napięcie sieciowe jest zgodne z wymaganiami (100-240V) i używaj wyłącznie dołączonego zasilacza.
Opis urządzenia
Urządzenie posiada intuicyjny panel przedni z kontrolą Voice, Gain, Bass, Middle, Treble oraz dedykowanymi sekcjami efektów: Drive, Modulation, Delay i Reverb. Każda sekcja efektów posiada własny przełącznik nożny. Wbudowany tuner aktywuje się przez jednoczesne naciśnięcie przełączników Delay i Reverb.
Obsługa i ustawienia
Zaawansowane funkcje, takie jak zmiana kolejności efektów (Pre/Post), edycja parametrów CabRig czy aktualizacja oprogramowania, są dostępne poprzez oprogramowanie Blackstar Architect. Urządzenie pozwala na zapisywanie własnych ustawień jako lokalne patche na komputerze lub patche urządzenia.
CabRig i wyjścia
CabRig to zaawansowany symulator głośników. Wyjścia XLR i Line Out oferują w pełni przetworzony sygnał z emulacją końcówki mocy i kolumny. Poziom wyjściowy tych gniazd można regulować pokrętłem Level na tylnym panelu.
Bezpieczeństwo
Nie otwieraj obudowy urządzenia. Nie blokuj otworów wentylacyjnych. Używaj tylko w warunkach nie-tropikalnych przy temperaturze otoczenia do 35°C. W przypadku długiego nieużywania odłącz zasilacz od sieci.
Informacje o producencie
Blackstar Amplification Ltd
Praktyczna pomoc
Typowe problemy
Brak dźwięku po podłączeniu
Sprawdź, czy przełącznik zasilania jest włączony oraz czy głośnik jest poprawnie podłączony do odpowiedniego wyjścia impedancji (8 lub 16 Ohm).
Tuner nie pokazuje dźwięku
Upewnij się, że tuner został aktywowany przez jednoczesne naciśnięcie przełączników Delay i Reverb. Pamiętaj, że wyjście jest wyciszone podczas pracy tunera.
Brak efektu w pętli efektów
Sprawdź ustawienia przełącznika FX Loop Level (+4dBu/-10dBV) i upewnij się, że kable są poprawnie wpięte w gniazda Send i Return.
Przed użyciem
- Sprawdź, czy napięcie sieciowe w Twoim regionie mieści się w zakresie 100-240V.
- Podłącz kolumnę gitarową do odpowiedniego wyjścia (8 lub 16 Ohm) przed włączeniem zasilania.
- Użyj wysokiej jakości ekranowanego kabla instrumentalnego do podłączenia gitary.
- Upewnij się, że otwory wentylacyjne nie są zasłonięte.
Parametry w praktyce
- Response (EL84, EL34, 6L6)
- Symulacja charakterystyki dynamicznej i brzmieniowej różnych typów lamp mocy.
Ilustracje i schematy

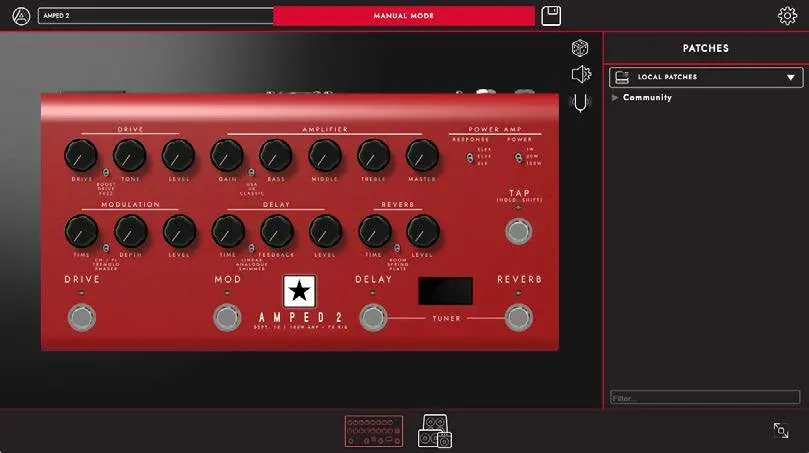

- Panel przedni: kontrola brzmienia (Voice, Gain, EQ) oraz sekcje efektów (Drive, Mod, Delay, Reverb).
- Panel tylny: wejścia/wyjścia audio, pętla efektów, wyjścia głośnikowe, port USB-C do edycji i nagrywania, MIDI.
Zgodność modelu
- Wyjścia głośnikowe: nie używaj obu wyjść (8 Ohm i 16 Ohm) jednocześnie.
- Zasilanie pedałów: dwa izolowane wyjścia 9V DC o łącznym maksymalnym prądzie 500mA.
