Instrukcja obsługi przedwzmacniacza Schiit Kara F
Szybki przewodnik po przedwzmacniaczu Schiit Kara F: instrukcje podłączenia, obsługi, trybów pracy, korzystania z wyjścia słuchawkowego oraz rozwiązywania problemów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Schiit Kara F to w pełni dyskretny, zbalansowany przedwzmacniacz półprzewodnikowy. Urządzenie wymaga około 40 sekund po włączeniu na przeprowadzenie autotestów, podczas których dioda Mute miga. Przedwzmacniacz posiada wbudowane wyjście słuchawkowe, które automatycznie wycisza wyjścia przedwzmacniacza po podłączeniu słuchawek.
Połączenia
- Wejścia zbalansowane: Dwie pary wejść XLR.
- Wejścia single-ended: Wejścia RCA, automatycznie konwertowane na sygnał zbalansowany.
- Wyjścia zbalansowane: Wyjścia XLR do podłączenia wzmacniaczy.
- Wyjścia single-ended: Wyjścia RCA do podłączenia wzmacniaczy.
- Port Forkbeard: Złącze dla opcjonalnego modułu zdalnego sterowania.
- Zasilanie: Włącznik znajduje się z tyłu urządzenia.
Obsługa i tryby pracy
Przedwzmacniacz oferuje trzy tryby pracy wybierane przyciskiem Mode: pasywny (omija stopień wzmocnienia), niskie wzmocnienie (Low Gain) oraz wysokie wzmocnienie (High Gain). Przycisk Mute/HP Override służy do wyciszania wyjść lub wymuszenia pracy wyjść przedwzmacniacza przy podłączonych słuchawkach (przytrzymanie przez 2 sekundy).
Wyjście słuchawkowe
Kara F posiada w pełni dyskretne wyjście słuchawkowe. W przypadku wykrycia błędu lub bardzo niskiej impedancji słuchawek przy wysokim poziomie głośności, może zadziałać zabezpieczenie nadprądowe (wszystkie 3 diody wzmocnienia będą migać). W takim przypadku należy wyłączyć i włączyć urządzenie.
Pilot zdalnego sterowania
Pilot wykonany z frezowanego aluminium umożliwia wybór wejścia, regulację głośności, zmianę trybu pracy oraz wyciszenie. Aby wymienić baterię, należy użyć spinacza biurowego, wkładając go w otwór z tyłu pilota, co pozwoli na rozdzielenie magnetycznie połączonej obudowy.
Rozwiązywanie problemów
- Brak dźwięku po włączeniu: Odczekaj 40 sekund na zakończenie autotestu.
- Słyszalny przydźwięk: Może występować pętla masy; rozważ użycie izolatora pętli masy.
- Kliknięcia przy zmianie głośności: Jest to normalny dźwięk pracy przekaźników w tłumiku krokowym.
- Cicha muzyka przy minimalnej głośności: Normalne zjawisko dla tłumików przekaźnikowych.
Informacje o producencie
Schiit Audio
Praktyczna pomoc
Typowe problemy
Brak dźwięku po włączeniu
Urządzenie wykonuje autotest przez 40 sekund po włączeniu, podczas którego wyjście jest wyciszone.
Słyszalne kliknięcia przy regulacji głośności
To normalny dźwięk pracy mechanicznych przekaźników w tłumiku.
Słyszalny przydźwięk (hum)
Może to być pętla masy; użyj izolatora pętli masy lub urządzenia typu EbTech HumX.
Migające diody wzmocnienia
Zadziałało zabezpieczenie nadprądowe słuchawek. Wyłącz i włącz urządzenie ponownie.
Przed użyciem
- Upewnij się, że urządzenie ma zapewnioną odpowiednią wentylację.
- Nie blokuj otworów wentylacyjnych.
- Używaj wyłącznie dostarczonego przewodu zasilającego.
- Podłącz źródła dźwięku zgodnie z opisem wejść (XLR dla zbalansowanych, RCA dla single-ended).
- Upewnij się, że włącznik zasilania jest w pozycji ON.
Parametry w praktyce
- Tryb pasywny
- Omija stopień wzmocnienia, wykorzystując tylko drabinkę rezystorową.
Ilustracje i schematy

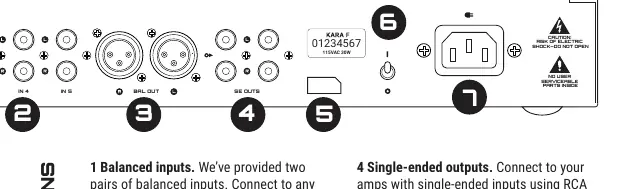

- Panel tylny: 1-2 wejścia, 3-4 wyjścia, 5 port Forkbeard, 6 włącznik, 7 gniazdo zasilania.
- Panel przedni: 1 okno pilota, 2 wyjście słuchawkowe, 3 wybór wejścia, 5 głośność, 6 wybór trybu, 8 Mute/Override, 9 wskaźniki stanu.
Zgodność modelu
- Tryb pasywny nie konwertuje sygnału między SE a zbalansowanym.
- Większość produktów może korzystać z wyjść zbalansowanych i SE jednocześnie, chyba że urządzenie wyjściowe zwiera wejście po wyłączeniu.
