Instrukcja obsługi wzmacniacza gitarowego Blackstar St. James 100
Szybki przewodnik po wzmacniaczu gitarowym Blackstar St. James 100. Dowiedz się, jak obsługiwać kanały, korzystać z technologii CabRig, ustawiać moc wyjściową i konfigurować pętlę efektów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje
Blackstar St. James 100 to zaawansowany wzmacniacz gitarowy dostępny w wersji Head oraz Combo. Urządzenie wyposażone jest w uniwersalny zasilacz (100-240V), technologię CabRig DSP do symulacji kolumn oraz zaawansowaną redukcję mocy. Wzmacniacz pozwala na pracę w trybie SILENT, co umożliwia ciche nagrywanie bez konieczności podłączania kolumny głośnikowej.
Opis panelu przedniego
Panel przedni umożliwia kontrolę nad czterema kanałami: CLEAN, CRUNCH, OD 1 oraz OD 2. Każdy kanał posiada dedykowane ustawienia wzmocnienia (GAIN) i głośności (VOLUME). Sekcja EQ (BASS, MIDDLE, TREBLE) oraz PRESENCE pozwala na precyzyjne kształtowanie brzmienia. Przełączniki BOOST (dla CRUNCH) oraz TIGHT (dla OD 2) oferują dodatkowe opcje brzmieniowe.
Obsługa kanałów i brzmienia
Wybór kanałów odbywa się za pomocą przełączników na panelu przednim lub dołączonego footswitcha FS-23. Kanały CLEAN i CRUNCH dzielą sekcję EQ, ale posiadają niezależne układy dla każdego kanału. Kanały OD 1 i OD 2 również posiadają dedykowane ustawienia. Reverb jest sterowany za pomocą pokrętła REVERB i może być edytowany przez oprogramowanie Architect.
Zaawansowane funkcje mocy i wyjść
Wzmacniacz posiada pokrętło POWER, które pozwala na płynną redukcję mocy od 100% do 5%. Przełącznik OUTPUT pozwala na wybór lamp mocy (FULL - 4 lampy, HALF - 2 lampy), co wpływa na charakter brzmienia i moc wyjściową. Tryb STBY w pozycji SILENT odłącza głośniki i kieruje sygnał do wewnętrznego obciążenia reaktywnego, co jest idealne do nagrywania przez wyjścia CabRig.
Podłączenia i pętla efektów
Panel tylny zawiera wyjścia głośnikowe (1x16 Ohm oraz 1x8 Ohm / 2x16 Ohm), pętlę efektów z przełącznikiem szeregowym/równoległym (SERIES/PARALLEL) oraz przełącznikiem poziomu (+4dBu/-10dBV). Dostępne są również wyjścia CabRig (XLR oraz Stereo Jack), MIDI IN/THRU oraz port USB do nagrywania i edycji ustawień w oprogramowaniu Architect.
Bezpieczeństwo i konserwacja
Urządzenie posiada zabezpieczenia w postaci bezpieczników sieciowych i H.T. W przypadku wymiany lamp mocy konieczne jest ponowne ustawienie biasu przez wykwalifikowanego technika. Należy zawsze używać kabli głośnikowych o odpowiedniej impedancji i unikać blokowania otworów wentylacyjnych.
Informacje o producencie
Blackstar Amplification Ltd
Praktyczna pomoc
Typowe problemy
Brak dźwięku z głośników
Sprawdź przełącznik STBY. Jeśli jest w trybie SILENT, głośniki są odłączone. Upewnij się, że kabel głośnikowy jest podłączony do odpowiedniego wyjścia.
Słyszalne przydźwięki w pętli efektów
Jeśli używasz pętli w trybie PARALLEL, wyłącz sygnał 'dry' w zewnętrznym procesorze efektów, aby uniknąć problemów z fazą.
Brak dźwięku przy nagrywaniu przez USB/XLR
Upewnij się, że wzmacniacz jest w trybie SILENT lub podłączony do obciążenia, jeśli używasz wyjść głośnikowych.
Przed użyciem
- Sprawdź, czy napięcie sieciowe jest zgodne z wymaganiami (urządzenie posiada uniwersalny zasilacz 100-240V).
- Upewnij się, że głośnik jest podłączony do odpowiedniego wyjścia (16 Ohm lub 8 Ohm) przed włączeniem.
- Jeśli używasz trybu SILENT, nie musisz podłączać kolumny głośnikowej.
- Sprawdź, czy przełącznik STBY jest w pozycji 'I' dla normalnej pracy.
Ilustracje i schematy

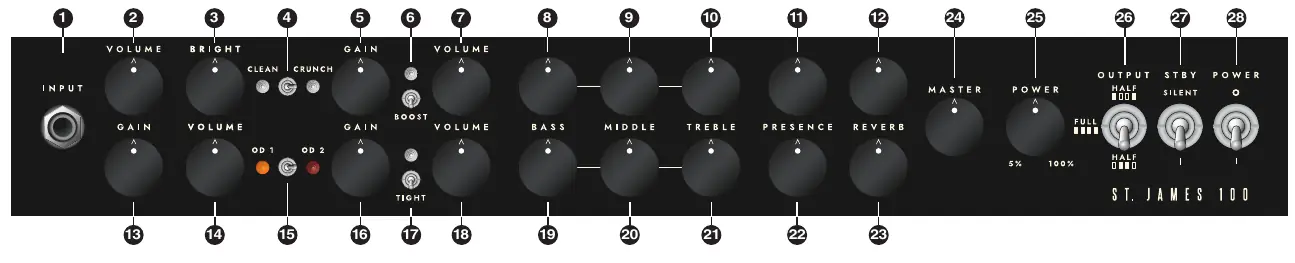

- Panel przedni zawiera kontrolki dla kanałów Clean, Crunch, OD1 i OD2.

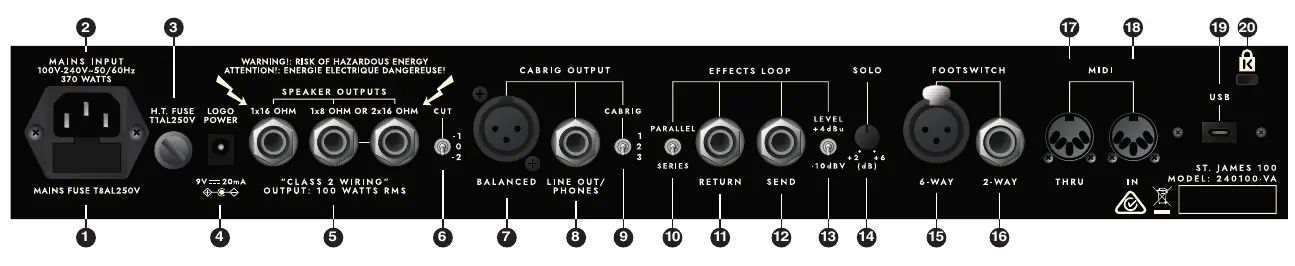

- Panel tylny zawiera wyjścia głośnikowe, pętlę efektów, MIDI oraz wyjścia CabRig.
Zgodność modelu
- Wyjście 1x16 Ohm nie powinno być używane jednocześnie z wyjściami 1x8 Ohm / 2x16 Ohm.
- Wzmacniacz posiada uniwersalne zasilanie 100-240V.
