Instrukcja obsługi wzmacniacza Banda Audioparts ELECTRA 10K

Najważniejsze informacje z instrukcji

Wzmacniacz Banda Audioparts ELECTRA 10K to zaawansowane urządzenie audio o wysokiej mocy. Przed przystąpieniem do użytkowania należy zapoznać się z instrukcją, aby zapewnić optymalną wydajność i bezpieczeństwo. Kluczowe jest zapewnienie odpowiedniej wentylacji, stosowanie zewnętrznego bezpiecznika oraz użycie przewodów zasilających o przekroju minimum 70mm.

Opis urządzenia

Urządzenie składa się z trzech głównych sekcji:

• Unidad de Alimentação (Zasilanie): Złącza GND (masa), wejście zdalnego sterowania (REM) oraz wejście dodatnie 12V.
• Painel Frontal (Panel przedni): Wskaźniki LED informujące o stanie pracy wzmacniacza.

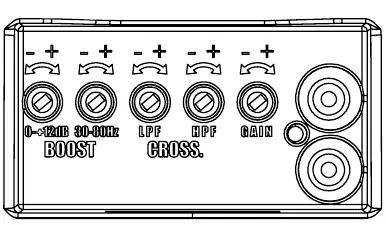

• Lateral (Panel boczny): Regulatory parametrów dźwięku, takie jak BOOST, CROSS (LPF, HPF) oraz GAIN.

Podłączenie zasilania

Podłączenie musi być wykonane zgodnie z oznaczeniami:

• GND: Podłączyć do masy (chassis) pojazdu.
• REM: Podłączyć do wyjścia sterującego anteną/radiem (Remote).
• +12V: Podłączyć do dodatniego bieguna zasilania.

Uwaga: Należy bezwzględnie stosować zewnętrzny bezpiecznik o zalecanej wartości 600A.

Wskaźniki LED

Panel przedni informuje o stanie pracy:

• Niebieski (ON): Urządzenie włączone.
• Czerwony (SHORT): Oznacza zwarcie na wyjściu, przesterowanie (clipping) lub przekroczenie temperatury pracy.
• Żółty (miga): Napięcie akumulatora spadło poniżej 9V.

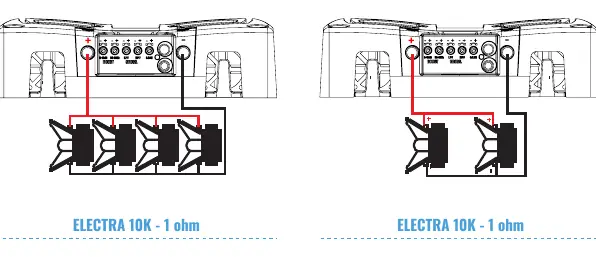

Przykłady podłączenia głośników

Wzmacniacz jest zaprojektowany do pracy z obciążeniem 1 ohm. Instrukcja przedstawia dwa główne schematy połączeń równoległych:

• 4 głośniki/subwoofery: Każdy o impedancji 4 ohm, połączone równolegle dają wypadkową 1 ohm.
• 2 głośniki/subwoofery: Każdy o impedancji 2 ohm, połączone równolegle dają wypadkową 1 ohm.

Rozwiązywanie problemów

W przypadku wystąpienia problemów należy sprawdzić stan diod LED:

• LED Niebieski i Czerwony świecą: Przegrzanie. Należy poprawić wentylację.
• LED Niebieski świeci, Czerwony miga (brak dźwięku): Zwarcie na wyjściu lub zbyt niska impedancja głośników. Sprawdzić kable i impedancję.
• LED Niebieski świeci, Czerwony miga (z dźwiękiem): Przesterowanie (clipping). Zmniejszyć wzmocnienie (Gain).
• LED Żółty miga: Niskie napięcie zasilania. Sprawdzić stan akumulatora i połączenia kabli zasilających.
