Niniejsza instrukcja dotyczy wzmacniacza Banda Audioparts ELECTRA 10K. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami podłączenia oraz wymaganiami technicznymi. Ważne: Wzmacniacz wymaga zastosowania zewnętrznego bezpiecznika (zalecane 600A). Urządzenie powinno być zainstalowane w miejscu zapewniającym odpowiednią wentylację.
Opis urządzenia i panel przedni
Wzmacniacz posiada sekcję zasilania oraz panel diod LED informujących o stanie pracy:
- Blue (ON): Wzmacniacz włączony.
- Red (SHORT): Sygnalizuje zniekształcenia wyjściowe (clipping), zwarcie lub zadziałanie zabezpieczenia termicznego.
- Yellow (flashing): Niskie napięcie akumulatora (poniżej 9V).
Sekcja zasilania (Power Supply Unit) zawiera wejścia GND (masa), 12VDC INPUT (Remote/Antena) oraz POSITIVE INPUT 12VDC.
Podłączenie i schematy
Wzmacniacz obsługuje różne konfiguracje głośników w zależności od impedancji (1 ohm lub 2 ohm). Należy upewnić się, że impedancja podłączonych głośników nie jest niższa niż dopuszczalna dla danej wersji wzmacniacza. Przykłady połączeń obejmują konfiguracje równoległe dla 2 lub 4 głośników/subwooferów.
Dane techniczne
Kluczowe parametry pracy urządzenia:
- Napięcie wejściowe: 9 - 15V
- Zalecany bezpiecznik: 600A
- Pasmo przenoszenia: 20Hz - 500Hz
- Impedancja wejściowa: 100K Ohm
- Stosunek sygnał/szum: 80dB
- Waga: 9,2 kg
Rozwiązywanie problemów
W przypadku wystąpienia problemów, należy sprawdzić stan diod LED:
- Dioda niebieska i czerwona świecą: Osiągnięto limit temperatury pracy. Należy zapewnić lepszą wentylację.
- Dioda niebieska świeci, czerwona miga (brak dźwięku): Zwarcie na wyjściu głośnikowym lub zbyt niska impedancja głośników.
- Dioda żółta miga: Napięcie wejściowe poniżej 9V. Sprawdź stan naładowania akumulatora oraz jakość połączeń kabli zasilających.
- Dioda czerwona i żółta świecą: Awaria wzmacniacza. Skontaktuj się z autoryzowanym serwisem.
Praktyczna pomoc
Typowe problemy
Dioda niebieska i czerwona świecą jednocześnie
Wzmacniacz osiągnął limit temperatury. Zainstaluj urządzenie w dobrze wentylowanym miejscu i upewnij się, że system wentylacji nie jest zasłonięty.
Dioda niebieska świeci, czerwona miga, brak dźwięku
Wystąpiło zwarcie w kablach głośnikowych lub impedancja głośników jest niższa niż dopuszczalna dla wzmacniacza.
Migająca żółta dioda
Napięcie wejściowe spadło poniżej 9V. Sprawdź naładowanie akumulatora oraz jakość styków kabli zasilających.
Dioda czerwona i żółta świecą jednocześnie
Wystąpił problem z samym wzmacniaczem. Skontaktuj się z autoryzowanym serwisem.
Przed użyciem
- Zastosuj zewnętrzny bezpiecznik 600A
- Sprawdź, czy napięcie akumulatora mieści się w zakresie 9-15V
- Upewnij się, że impedancja głośników jest zgodna ze specyfikacją (1 lub 2 ohm)
- Zapewnij odpowiednią wentylację urządzenia
- Sprawdź poprawność połączeń kabli zasilających (GND, 12V, Remote)
Parametry w praktyce
- Napięcie wejściowe (9-15V)
- Zakres napięcia pracy wzmacniacza. Spadek poniżej 9V powoduje błąd.
- Zalecany bezpiecznik (600A)
- Wymagane zabezpieczenie prądowe dla instalacji.
- Pasmo przenoszenia (20Hz - 500Hz)
- Zakres częstotliwości obsługiwany przez wzmacniacz.
Ilustracje i schematy

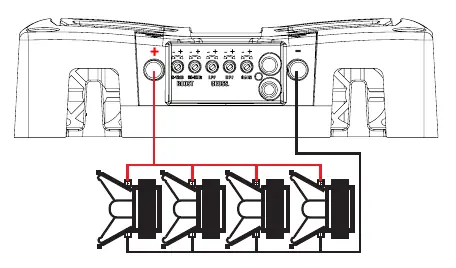

- Schematy pokazują podłączenie 2 lub 4 głośników w układzie równoległym.
- Wskazano punkty podłączenia zasilania (GND, 12V, Remote) na panelu zasilania.
Zgodność modelu
- Wersja 1 ohm: 12,6V 1ohm - 10.000Wrms / 12,6V 2ohms - 8.000Wrms
- Wersja 2 ohm: 12,6V 2ohms - 10.000Wrms / 12,6V 4ohms - 8.000Wrms
