Instrukcja obsługi oprawy typu downlight GM Lighting ChromaDim 4" 10W
Pobierz instrukcję obsługi i montażu oprawy GM Lighting ChromaDim 4" 10W. Dowiedz się, jak prawidłowo wyciąć otwór montażowy, podłączyć przewody zgodnie ze schematem 3-przewodowym oraz zainstalować system oświetlenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja dotyczy montażu wpuszczanego oprawy oświetleniowej GM Lighting ChromaDim 4" 10W. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne i upewnić się, że instalacja jest zgodna z lokalnymi przepisami elektrycznymi (NEC). Producent zaleca zatrudnienie wykwalifikowanego elektryka do wykonania instalacji.
Przygotowanie do instalacji
Do wykonania montażu niezbędne będą następujące narzędzia:
- Piła do otworów (o średnicy 5-1/2 cala) lub piła otwornica
- Śrubokręt krzyżakowy
Ważne uwagi:
- Oprawa jest przystosowana do montażu w sufitach podwieszanych (IC rated).
- Nie należy instalować urządzenia w miejscach o temperaturze otoczenia wykraczającej poza specyfikację produktu.
- Wszystkie części systemu są kompatybilne i powinny być używane razem; nie należy łączyć produktów różnych producentów.
Montaż i podłączenie
- Przygotowanie otworu: Wyznacz miejsce montażu i wywierć otwór o średnicy 5-1/2 cala w materiale sufitowym.
- Podłączenie elektryczne: W przypadku pierwszej oprawy w obwodzie, połącz przewody (biały, czerwony, zielony) wychodzące ze sterownika ChromaDim z odpowiednimi przewodami oprawy. Można użyć dołączonych złączy Wago.
- Montaż oprawy: Po wykonaniu połączeń, ściśnij sprężyny montażowe i wsuń oprawę w otwór w suficie. Upewnij się, że oprawa jest stabilnie osadzona.
Instalacja wielu opraw
System pozwala na instalację do 5 opraw o mocy 10W każda na jednym przewodzie (łącznie 50W). W przypadku instalacji wielu jednostek, należy rozplanować ich rozmieszczenie, zachowując odpowiednie odstępy, a następnie wykonać połączenia zgodnie ze schematem instalacji wielopunktowej (3-przewodowy system).
Praktyczna pomoc
Typowe problemy
Oprawa nie mieści się w otworze
Upewnij się, że otwór ma średnicę dokładnie 5-1/2 cala. Jeśli jest za mały, powiększ go ostrożnie.
Brak zasilania po podłączeniu
Sprawdź poprawność połączenia przewodów (biały, czerwony, zielony) zgodnie ze schematem. Upewnij się, że zasilanie zostało włączone po zakończeniu montażu.
Przed użyciem
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
- Sprawdź lokalne przepisy elektryczne.
- Przygotuj piłę do otworów (5-1/2 cala) oraz śrubokręt krzyżakowy.
- Upewnij się, że używasz przewodów o odpowiednich parametrach.
- Sprawdź, czy sterownik ChromaDim i kontroler ścienny są gotowe do podłączenia.
Parametry w praktyce
- Średnica otworu montażowego
- 5-1/2 cala (ok. 14 cm).
- Maksymalne obciążenie
- Do 5 opraw 10W na jednym przewodzie (łącznie 50W).
- System przewodów
- 3-przewodowy (biały, czerwony, zielony).
Ilustracje i schematy

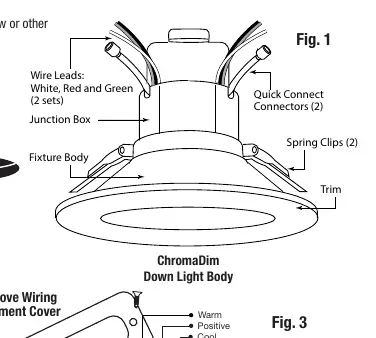

- Fig 1: Budowa oprawy i elementy montażowe (sprężyny, złącza).
- Fig 2: Wymiarowanie otworu montażowego (5-1/2 cala).
- Fig 3: Schemat podłączenia przewodów (biały, czerwony, zielony).

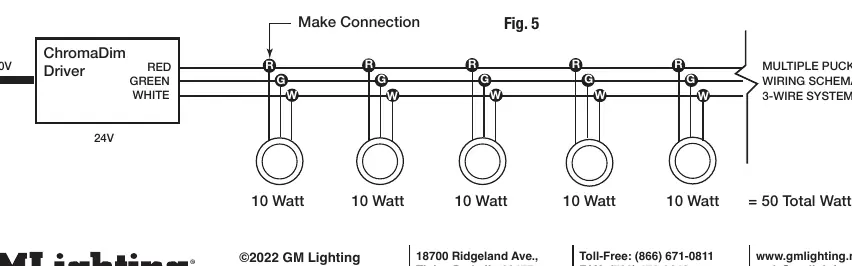

- Fig 5: Schemat instalacji wielu opraw w jednym obwodzie.
Zgodność modelu
- System jest kompatybilny tylko z częściami GM Lighting ChromaDim.
- Nie należy łączyć produktów różnych producentów w jednym systemie.
