Instrukcja obsługi panelu słonecznego Goal Zero Boulder 100BC
Szybki przewodnik po panelu słonecznym Goal Zero Boulder 100BC. Dowiedz się, jak podłączyć urządzenie, ładować stacje zasilania, łączyć panele w zestawy oraz jak dbać o sprzęt.
Spis treści
Najważniejsze informacje z instrukcji
Panel słoneczny Boulder 100BC to przenośne urządzenie zaprojektowane do ładowania stacji zasilania Goal Zero Yeti oraz Sherpa. Urządzenie posiada wbudowaną podstawkę (kickstand), która umożliwia ustawienie panelu pod optymalnym kątem względem słońca. Panel jest odporny na warunki atmosferyczne, jednak ładowane urządzenia (stacje zasilania) muszą być chronione przed wilgocią, pyłem, deszczem i śniegiem.
Obsługa i działanie
Aby rozpocząć ładowanie, podłącz kabel z niebieskim pierścieniem (8 mm) do portu wejściowego (INPUT) w stacji zasilania Goal Zero Yeti lub Sherpa. Rozłóż panel za pomocą wbudowanej podstawki i skieruj go bezpośrednio na słońce. Aby uzyskać najlepszą wydajność, zaleca się przestawianie panelu w ciągu dnia, tak aby zawsze był skierowany w stronę słońca.
Łączenie paneli (chaining)
Panele Boulder 100BC można łączyć ze sobą w celu zwiększenia mocy ładowania. W przypadku konfiguracji o łącznej mocy przekraczającej 150 W, konieczne jest dokupienie specjalnego kabla łączącego (combiner cable) od Goal Zero. Do łączenia wielu paneli Boulder 100BC zaleca się użycie kabla 4x 8mm Anderson Connector Cable (SKU 98060).
Bezpieczeństwo i ograniczenia
- Panel nie jest przeznaczony do montażu stałego na dachach lub innych konstrukcjach.
- Urządzenie jest odporne na warunki atmosferyczne, ale podłączone stacje zasilania muszą pozostać suche.
- Panel nie służy do bezpośredniego ładowania telefonów czy latarek przez USB; do tego celu służą panele z serii Nomad.
Dane techniczne
- Moc znamionowa: 100 W
- Napięcie obwodu otwartego: 18-23 V
- Typ ogniw: Monokrystaliczne
- Port wyjściowy: 8 mm (niebieski), 14-23 V, do 7 A (maks. 100 W)
- Waga: 11,7 kg
- Wymiary: 55,2 x 70,0 x 8,9 cm
Kontakt
Goal Zero Headquarters, 675 West 14600 South, Bluffdale, UT 84065. Telefon: 1-888-794-6250. Strona internetowa: GOALZERO.COM
Oficjalne zasoby z instrukcji
Informacje o producencie
Goal Zero
Praktyczna pomoc
Typowe problemy
Panel nie ładuje urządzeń USB bezpośrednio
Panel Boulder jest przeznaczony do ładowania stacji zasilania Yeti/Sherpa. Do ładowania urządzeń USB należy użyć paneli z serii Nomad.
Potrzeba łączenia paneli powyżej 150 W
Wymagany jest zakup dedykowanego kabla łączącego (combiner cable) od Goal Zero.
Panel nie jest stabilny na dachu
Boulder 100BC nie jest przeznaczony do montażu stałego. Do instalacji dachowych należy wybrać modele Boulder 50 lub 100.
Przed użyciem
- Sprawdź, czy kabel 8 mm nie jest uszkodzony.
- Upewnij się, że stacja zasilania jest chroniona przed deszczem i śniegiem.
- Przygotuj stabilne podłoże dla podstawki panelu.
- Upewnij się, że panel jest skierowany bezpośrednio na słońce.
Parametry w praktyce
- Moc znamionowa 100 W
- Maksymalna wydajność panelu w optymalnych warunkach nasłonecznienia.
- Napięcie 18-23 V
- Zakres napięcia wyjściowego panelu, kompatybilny z wejściami stacji zasilania.
Ilustracje i schematy

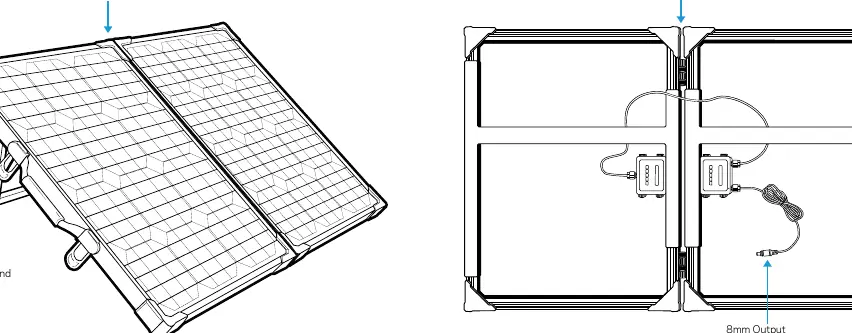

- Widok przedni pokazuje panel z rozłożoną podstawką (kickstand).
- Widok tylny wskazuje port wyjściowy 8 mm służący do ładowania i łączenia paneli.
Zgodność modelu
- Kompatybilny ze stacjami Goal Zero Yeti i Sherpa.
- Możliwość łączenia z innymi panelami Boulder posiadającymi wejście 8 mm (np. Boulder 50, Boulder 30).
