Instrukcja obsługi panelu słonecznego Goal Zero Flex 100i
Szybki przewodnik po panelu słonecznym Goal Zero Flex 100i: instalacja, podłączanie, limity elastyczności, specyfikacja techniczna oraz wskazówki dotyczące łączenia wielu paneli.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznego montażu, podłączania i eksploatacji elastycznego panelu słonecznego Goal Zero Flex 100i. Panel jest przeznaczony do zbierania energii słonecznej i zasilania urządzeń zewnętrznych, w tym stacji zasilania Yeti (wymagany adapter MC4 do HPP, SKU: 98014). Przed użyciem należy zapoznać się z instrukcją, aby uniknąć uszkodzenia produktu lub obrażeń ciała.
Opis urządzenia i elementy zestawu
W skład zestawu wchodzi panel słoneczny Flex 100i oraz specjalistyczne narzędzie do rozłączania złączy solarnych 4 mm. Panel wyposażony jest w cztery otwory montażowe (po jednym w każdym rogu), puszkę przyłączeniową oraz złącza solarne 4 mm (kompatybilne ze standardem MC4).
Montaż i instalacja
Panel jest elastyczny i może być montowany w różnych konfiguracjach. Aby zapewnić trwałość i wydajność, panel musi być bezpiecznie zamocowany do stabilnego podłoża za pomocą otworów montażowych. W przypadku wątpliwości dotyczących instalacji zaleca się kontakt z profesjonalistą.
Obsługa i podłączanie
Podłączanie odbywa się poprzez wpięcie złączy 4 mm panelu do odpowiedniego urządzenia, kombinatora lub adaptera. Aby rozłączyć złącza, należy użyć dołączonego narzędzia, naciskając jego wypustki na zatrzaski złącza solarnego. W przypadku łączenia wielu paneli należy uwzględnić limity napięcia wejściowego ładowanego urządzenia oraz konfigurację (szeregową lub równoległą).
Ograniczenia i bezpieczeństwo
Panel Flex 100i jest najbardziej elastyczny wzdłużnie i może być wyginany do promienia 0,4 m. Przekroczenie tego limitu może spowodować trwałe uszkodzenie. Nie należy łączyć panelu z produktami innych producentów, gdyż może to prowadzić do uszkodzeń, pożaru lub innych poważnych zagrożeń. W razie potrzeby wsparcia technicznego w USA można kontaktować się pod numerem 1-888-794-6250 lub przez stronę www.goalzero.com/contact.
Dane techniczne
- Moc znamionowa: 100 W
- Typ ogniw: Monokrystaliczne
- Napięcie obwodu otwartego (VOC): 20,52 V
- Prąd zwarciowy (ISC): 6,14 A
- Klasa szczelności: IP67
- Wymiary: 990 x 585 x 2,5 mm
- Waga: 2,1 kg
Oficjalne zasoby z instrukcji
Informacje o producencie
Goal Zero
Praktyczna pomoc
Typowe problemy
Brak możliwości podłączenia do stacji Yeti
Wymagany jest adapter MC4 do HPP (SKU: 98014), dostępny na stronie GoalZero.com.
Trudności z rozłączeniem złączy solarnych
Użyj dołączonego narzędzia do rozłączania, naciskając jego wypustki na zatrzaski złączy 4 mm.
Ryzyko uszkodzenia przy wyginaniu
Panel można wyginać do promienia 0,4 m wzdłużnie. Nie wymuszaj wyginania poza ten limit.
Ograniczenia łączenia wielu paneli
Liczba paneli zależy od urządzenia. Yeti 4000 PRO obsługuje do 5 paneli w szeregu, inne modele z serii 'X' zazwyczaj tylko 2.
Przed użyciem
- Sprawdź, czy panel nie jest uszkodzony mechanicznie.
- Upewnij się, że posiadasz odpowiednie adaptery do swojego urządzenia.
- Zaplanuj stabilne miejsce montażu wykorzystujące otwory w rogach panelu.
- Zweryfikuj limity napięcia wejściowego urządzenia, które będzie ładowane.
- Przygotuj narzędzie do rozłączania złączy na wypadek konieczności zmiany konfiguracji.
Parametry w praktyce
- Promień gięcia 0,4 m
- Minimalny promień, do którego można bezpiecznie wygiąć panel wzdłużnie.
Ilustracje i schematy

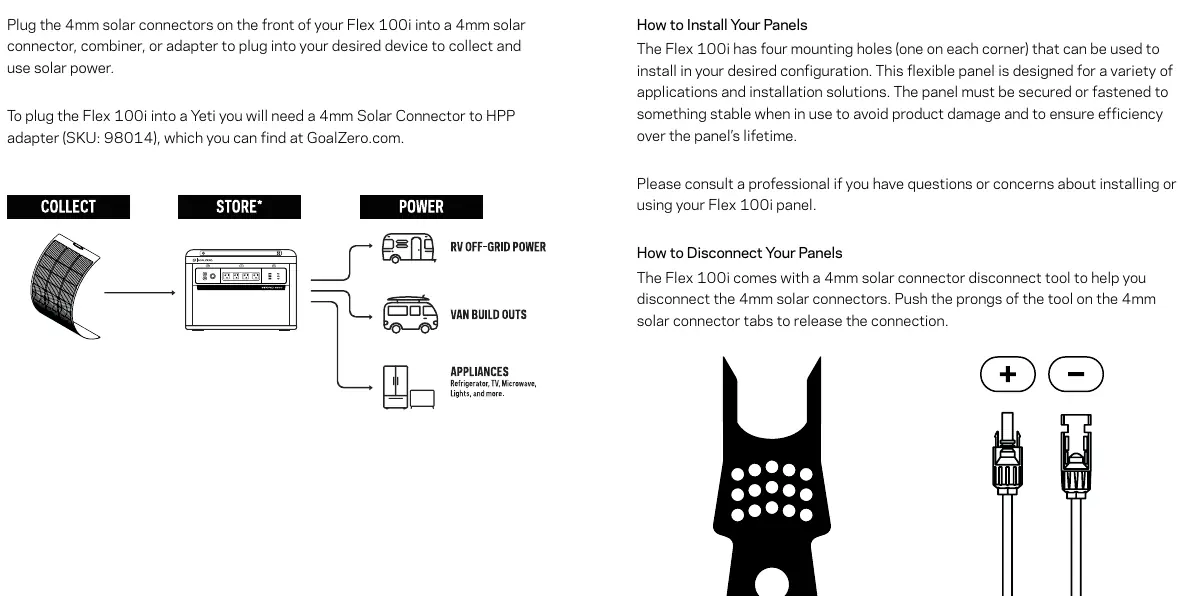

- Schemat przedstawia łączenie panelu z urządzeniem typu Yeti oraz dalsze zasilanie odbiorników (RV, van, urządzenia domowe).
- Rysunek narzędzia pokazuje sposób użycia wypustek do zwolnienia zatrzasków złączy 4 mm.
Zgodność modelu
- Panel nie jest gwarantowany do pracy z produktami innych producentów.
- Wymaga adaptera MC4 do HPP dla stacji zasilania Goal Zero Yeti.
- Kompatybilny ze złączami typu MC4.
