Zestaw sterowania strefowego A2L Accessory / Zoning Control jest przeznaczony do systemów HVAC wykorzystujących czynnik chłodniczy R-32. Urządzenie wspiera integrację z akcesoriami elektronicznymi, takimi jak systemy strefowe, oczyszczacze powietrza, lampy UV, nawilżacze czy osuszacze. Głównym zadaniem zestawu jest zapewnienie bezpieczeństwa w przypadku wykrycia wycieku czynnika R-32 poprzez wyłączenie akcesoriów i otwarcie przepustnic strefowych, co wspomaga wentylację pomieszczenia.
Bezpieczeństwo i instalacja
Instalacja musi być przeprowadzona przez wykwalifikowany personel. Urządzenie nie powinno być montowane bezpośrednio na jednostce HVAC; zaleca się montaż na ścianie, belce drewnianej lub kanale powrotnym pieca. Należy bezwzględnie przestrzegać ostrzeżeń dotyczących wysokiego napięcia i odłączyć zasilanie przed przystąpieniem do prac serwisowych. Nie wolno omijać urządzeń zabezpieczających.
Uruchomienie i testy

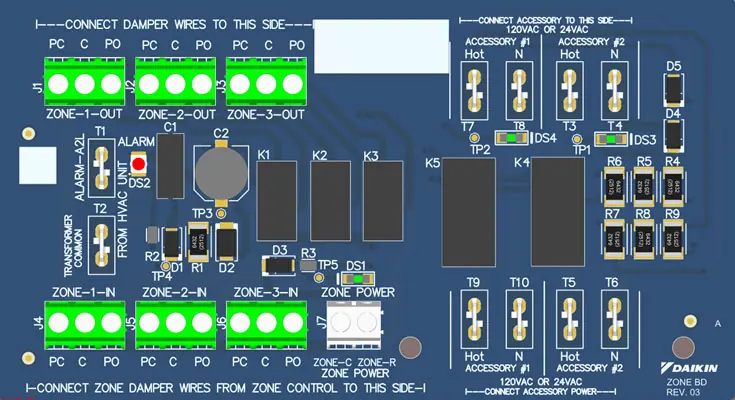

Po zakończeniu okablowania obowiązkowe jest przeprowadzenie testu systemowego. Zielona dioda LED przy zaciskach zasilania strefy (Zone Power) sygnalizuje poprawne zasilanie. Test systemu polega na symulacji wycieku poprzez odłączenie czujnika R-32, co powinno skutkować zapaleniem się czerwonej diody alarmowej i odpowiednią reakcją przepustnic oraz akcesoriów. Po zakończeniu testu należy przywrócić pierwotne połączenia czujnika.
Ograniczenia
Pojedynczy zestaw obsługuje do 3 stref i 2 akcesoriów. W przypadku większych instalacji wymagane jest zastosowanie dodatkowego modułu sterującego. Zestaw jest kompatybilny z różnymi typami przepustnic (otwierane/zamykane zasilaniem lub sprężynowo).
Informacje o producencie
Goodman Manufacturing
Praktyczna pomoc
Typowe problemy
Sprawdź poprawność połączenia przewodu z zaciskiem ALARM lub CTL-NO na płycie głównej systemu HVAC oraz czy przewód wspólny (common) jest poprawnie podłączony.
Upewnij się, że akcesoria są podłączone do odpowiednich zacisków 'CONNECT ACCESSORY TO THIS SIDE' i że zasilanie akcesoriów przechodzi przez moduł sterujący.
Przed użyciem
- Upewnij się, że posiadasz wszystkie elementy zestawu: przewody (czerwony, niebieski, czarny, biały), osprzęt montażowy i obudowę PCB.
- Zidentyfikuj typ przepustnic strefowych (otwierane/zamykane zasilaniem lub sprężynowo).
- Zlokalizuj płytę główną systemu wykrywania wycieków HVAC.
- Upewnij się, że zasilanie 24VAC dla stref pochodzi z oddzielnego transformatora.
- Sprawdź, czy wszystkie połączenia elektryczne są zgodne z odpowiednim schematem dla Twojej konfiguracji.
Parametry w praktyce
- Zasilanie akcesoriów
- Moduł obsługuje zasilanie 120VAC lub 24VAC dla podłączonych akcesoriów.
- Pojemność stref
- Jeden moduł obsługuje maksymalnie 3 strefy; powyżej tej liczby wymagany jest kolejny moduł.
- Pojemność akcesoriów
- Jeden moduł obsługuje maksymalnie 2 akcesoria.
Ilustracje i schematy

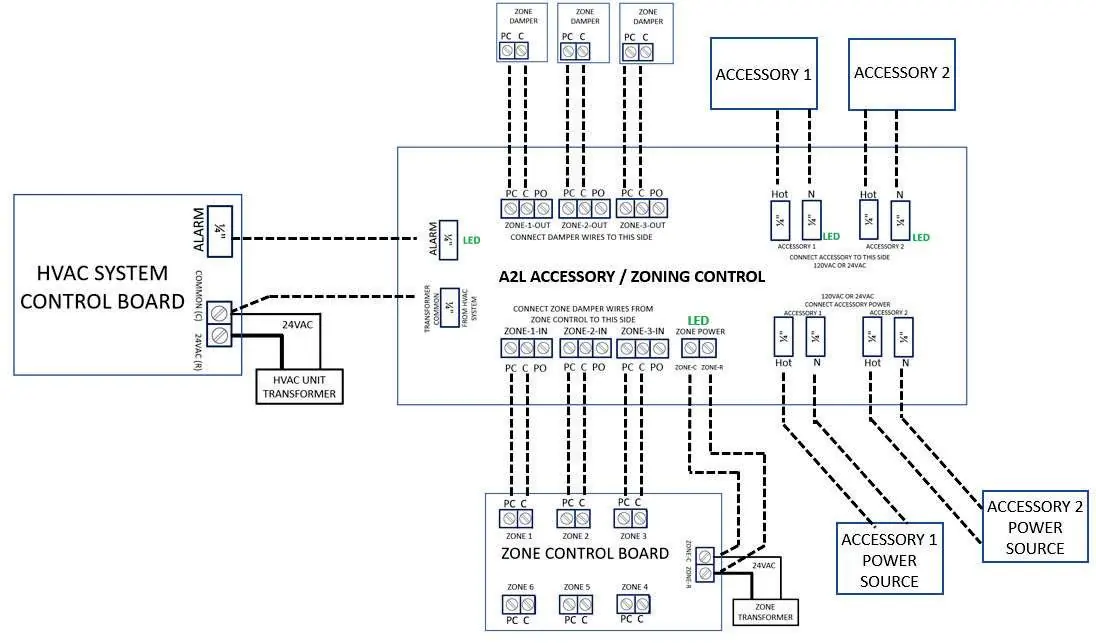

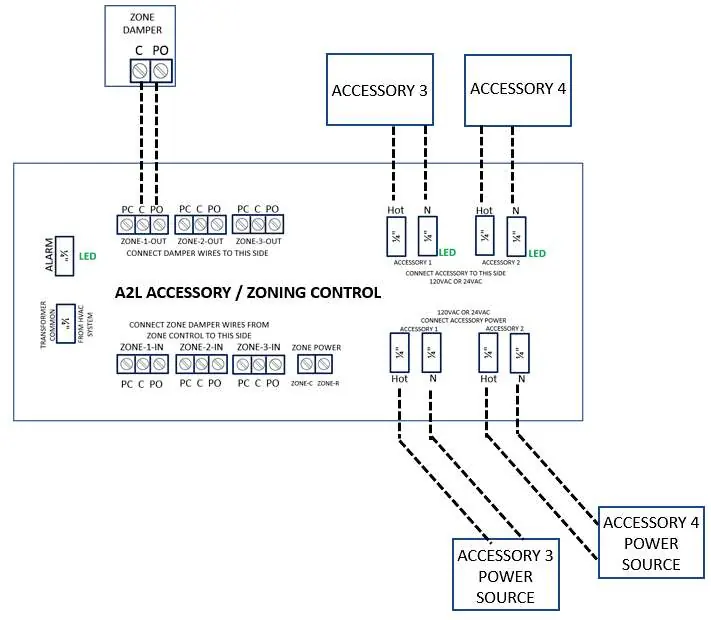

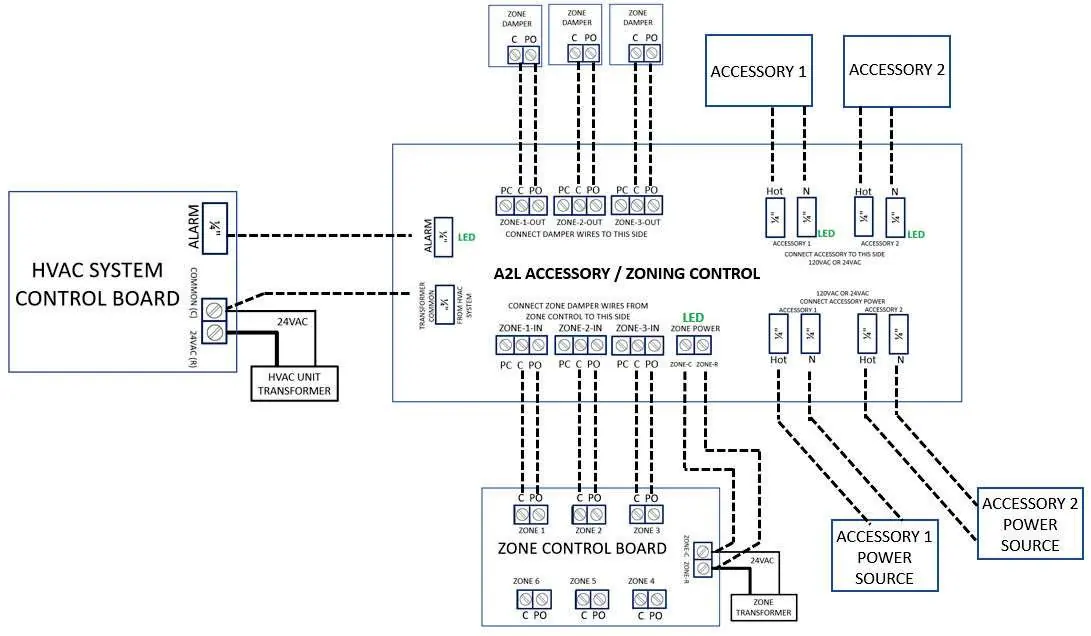

- Schematy pokazują różne konfiguracje: od standardowych systemów strefowych po zaawansowane instalacje z wieloma akcesoriami.
- Kluczowe jest rozróżnienie między zasilaniem transformatora strefowego a zasilaniem jednostki HVAC.
Zgodność modelu
- Wymagany system wykrywania wycieków czynnika R-32 w jednostce wewnętrznej.
- Kompatybilny z większością standardowych przepustnic strefowych (Power Open/Closed, Spring Open/Closed).
