Instrukcja montażu lampy LED Green Creative PLL
Szybki przewodnik instalacji lamp LED Green Creative serii PLL. Dowiedz się, jak bezpiecznie przeprowadzić montaż, usunąć balast i wykonać okablowanie dla modeli 17PLL, 16PLL, 10PLL oraz 8.5PLL.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja dotyczy montażu lamp LED typu PLL (retrofit) w oprawach fluorescencyjnych. Wymaga usunięcia balastu i bezpośredniego podłączenia zasilania 120-277V do lampy. str. 3
Najważniejsze czynności
- Wyłącz zasilanie str. 3
- Usuń balast str. 3
- Podłącz zasilanie str. 3
Pierwsze uruchomienie
- Po zakończeniu montażu i założeniu osłon, przywróć zasilanie w źródle. str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 120-277V | Obsługiwane napięcie zasilania | str. 1 |
Gdzie szukać w PDF
- Ostrzeżenia i specyfikacje str. 1
- Instrukcja montażu i schematy str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest instrukcją montażu zestawu modernizacyjnego (retrofit) lamp LED Green Creative PLL. Instalacja wymaga ingerencji w układ elektryczny oprawy, dlatego powinna być przeprowadzona wyłącznie przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Produkt jest przeznaczony do pracy z napięciem 120-277V.
Przygotowanie do instalacji
Przed przystąpieniem do prac należy:
- Całkowicie odłączyć zasilanie w źródle (nie wystarczy wyłączenie przełącznika ściennego).
- Upewnić się, że napięcie sieciowe jest zgodne z zakresem 120-277V.
- Usunąć soczewkę, osłonę oraz stare świetlówki fluorescencyjne.
- Odciąć wszystkie przewody połączone z balastem i usunąć sam balast z oprawy.
Instrukcja montażu i okablowania
Produkt jest zasilany dwustronnie (double-ended). Nie należy podłączać zasilania tylko do jednego końca lampy.
- Po usunięciu balastu, należy wykonać nowe połączenia elektryczne zgodnie ze schematem dla danej liczby lamp (1 lub 2).
- Podłączyć przewód fazowy (L) i neutralny (N) do odpowiednich końców lampy oznaczonych jako L i N.
- Po zakończeniu montażu należy w widocznym miejscu umieścić naklejkę modyfikacyjną (Modification Sticker) na oprawie.
- Założyć z powrotem osłonę i soczewkę, a następnie przywrócić zasilanie.
Wymagania i bezpieczeństwo
- Ograniczenia: Nie stosować z balastem, ściemniaczami, oświetleniem awaryjnym ani w przypadku uszkodzenia produktu.
- Warunki pracy: Produkt nadaje się do miejsc wilgotnych (damp locations), jeśli jest zainstalowany w oprawie przystosowanej do użytku zewnętrznego. Nie wystawiać bezpośrednio na działanie wody.
- Wymiary: Minimalne wymiary opraw dla poszczególnych modeli są określone w tabelach technicznych (długość, szerokość, wysokość, rozstaw oprawek).
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy zasilanie L i N jest podłączone do obu końców lampy (double-ended) zgodnie ze schematem. Upewnij się, że balast został całkowicie usunięty.
Uszkodzenie przewodów podczas montażu
Upewnij się, że przewody nie stykają się z ostrymi krawędziami metalu wewnątrz oprawy.
Przed użyciem
- Wyłącz zasilanie w źródle (nie tylko wyłącznikiem ściennym)
- Upewnij się, że napięcie sieciowe wynosi 120-277V
- Usuń stary balast i odetnij wszystkie przewody z nim połączone
- Przygotuj odpowiednie złącza elektryczne do nowych połączeń
- Sprawdź, czy wymiary oprawy spełniają wymagania minimalne dla danego modelu
Parametry w praktyce
- Double-ended
- Lampa wymaga zasilania z obu końców (L i N)
Ilustracje i schematy

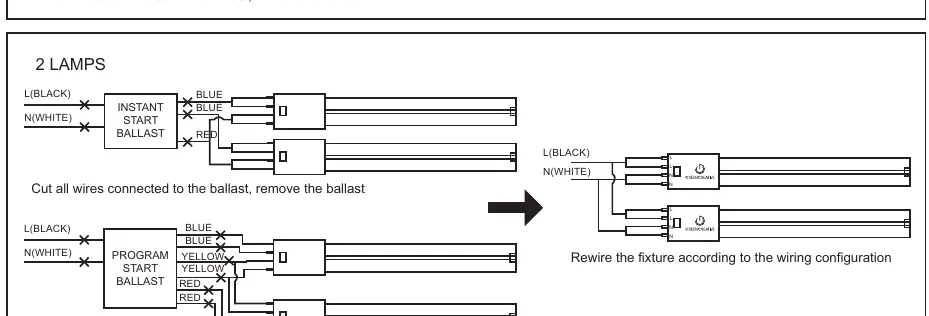

- Schematy pokazują sposób obejścia balastu (ballast bypass) dla układów z 1 lub 2 lampami.
- Wskazują na konieczność podłączenia L i N do odpowiednich końców lampy.
Zgodność modelu
- Nie stosować z balastem fluorescencyjnym.
- Nie stosować ze ściemniaczami.
- Nie stosować w oświetleniu awaryjnym.
