Instrukcja montażu świetlówki LED Green Creative 15T8U6/8CCTS/HYB/C
Szybki przewodnik montażu świetlówki LED Green Creative 15T8U6/8CCTS/HYB/C. Dowiedz się, jak bezpiecznie zainstalować lampę w trybie bezpośrednim lub z obejściem statecznika, oraz jak ustawić temperaturę barwową CCT.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy świetlówki LED Green Creative 15T8U6/8CCTS/HYB/C. Produkt jest przeznaczony do pracy z napięciem 120-277V. Przed przystąpieniem do instalacji należy upewnić się, że zasilanie jest całkowicie odłączone w źródle. Produkt nie jest przeznaczony do opraw oświetlenia awaryjnego ani opraw wyposażonych w zdalny starter.
Wybór temperatury barwowej (CCT)
Lampa posiada przełącznik CCT umożliwiający wybór temperatury barwowej światła. Ważne: Przełącznik należy ustawić przed zamontowaniem lampy w oprawie. Nie wolno zmieniać ustawienia przełącznika, gdy lampa jest podłączona do zasilania.

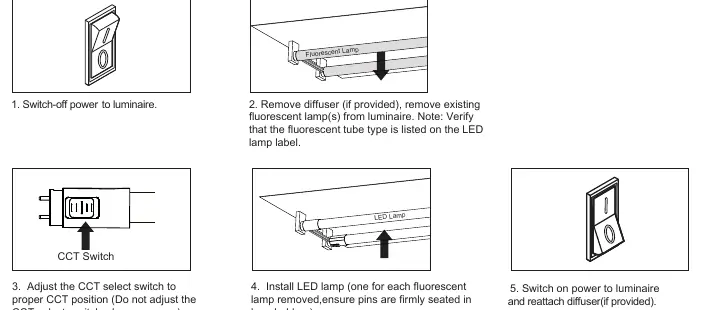

Instrukcja instalacji
- Wyłącz zasilanie oprawy oświetleniowej.
- Zdejmij dyfuzor (jeśli występuje) i wyjmij stare świetlówki.
- Ustaw przełącznik CCT na żądaną pozycję.
- Zainstaluj lampę LED, upewniając się, że piny są pewnie osadzone w oprawkach.
- Załóż z powrotem dyfuzor i włącz zasilanie.
Instalacja typu B (Bypass)
W przypadku instalacji typu B (z obejściem statecznika), konieczne jest wykonanie modyfikacji okablowania:
- Odłącz wszystkie przewody podłączone do istniejącego statecznika i usuń statecznik.
- Postępuj zgodnie z odpowiednim schematem okablowania (jednostronnym lub dwustronnym) w zależności od typu oprawek (zworowane lub niezworowane).
- Nie należy odłączać istniejących przewodów od zacisków oprawki, lecz przeciąć przewody zasilające oprawkę i wykonać nowe połączenia za pomocą odpowiednich złączy.
- Po zakończeniu instalacji należy umieścić na oprawie dołączoną naklejkę informującą o modyfikacji.
Ostrzeżenia i bezpieczeństwo
Instalacja wymaga wiedzy z zakresu systemów elektrycznych. Jeśli nie posiadasz odpowiednich kwalifikacji, nie podejmuj się instalacji samodzielnie i skontaktuj się z wykwalifikowanym elektrykiem. W przypadku wystąpienia niepożądanego działania (buczenie, migotanie), należy natychmiast wyłączyć zasilanie, wyjąć lampę i skontaktować się z producentem.
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy zasilanie jest włączone, upewnij się, że piny lampy są poprawnie osadzone w oprawkach oraz zweryfikuj poprawność wykonanego okablowania (w przypadku instalacji typu B).
Migotanie lub buczenie lampy
Natychmiast wyłącz zasilanie, wyjmij lampę z oprawy i skontaktuj się z producentem lub wykwalifikowanym elektrykiem.
Przed użyciem
- Upewnij się, że zasilanie jest całkowicie odłączone w źródle.
- Sprawdź, czy napięcie w oprawie wynosi 120-277V.
- Ustaw przełącznik CCT na żądaną temperaturę barwową przed montażem.
- Zweryfikuj, czy oprawa nie posiada zdalnego startera (niekompatybilne).
- Upewnij się, że posiadasz odpowiednie złącza do wykonania połączeń elektrycznych (dla typu B).
Ilustracje i schematy
- Diagramy 1-4: Schematy dla instalacji jednostronnej (tylko dla oprawek niezworowanych).
- Diagramy 5-8: Schematy dla instalacji dwustronnej (dla oprawek zworowanych i niezworowanych).
Zgodność modelu
- Nie używać z oprawami awaryjnymi.
- Nadaje się do opraw typu IC oraz Non-IC.
- Kompatybilna z oprawkami zworowanymi i niezworowanymi (zależnie od schematu).
