Instrukcja obsługi sterownika Greenheck 100-277VAC HOA
Szybki przewodnik po instalacji, konfiguracji i obsłudze sterownika Greenheck 100-277VAC HOA. Zawiera schematy połączeń, opis trybów pracy oraz procedury rozwiązywania problemów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Sterownik Greenheck 100-277VAC HOA jest przeznaczony do sterowania silnikami w systemach wentylacyjnych. Urządzenie wymaga wykwalifikowanego personelu do instalacji i obsługi. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest zgodne z wymaganiami (100-277VAC, 50/60Hz). Kluczową funkcją jest tryb Fireman's Override, który ma priorytet nad wszystkimi innymi ustawieniami.

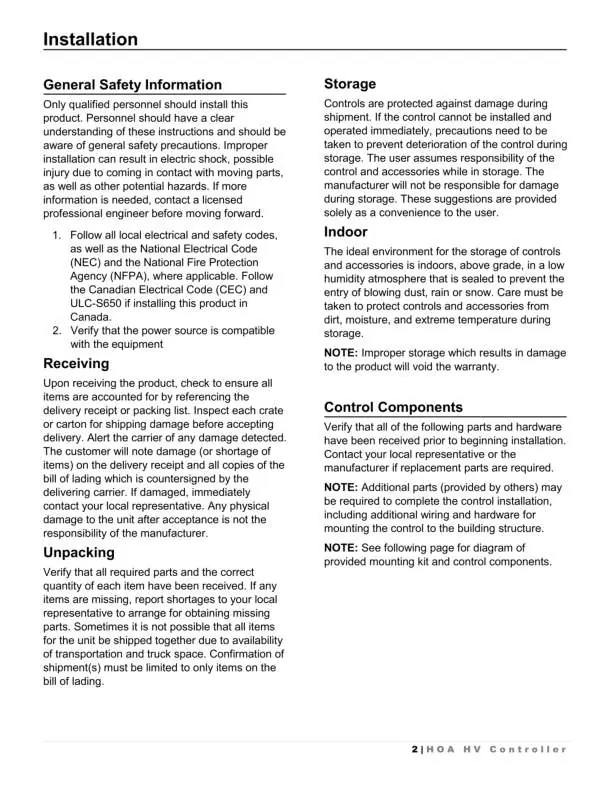

Bezpieczeństwo i instalacja
Instalacja musi być zgodna z lokalnymi przepisami elektrycznymi (NEC, NFPA, CEC). Urządzenie należy przechowywać w suchym, zamkniętym pomieszczeniu, aby uniknąć uszkodzeń. Przed montażem należy sprawdzić kompletność dostarczonych części.
Montaż i okablowanie
Sterownik posiada cztery otwory montażowe. Schemat połączeń obejmuje podłączenie zasilania wejściowego, silnika przepustnicy, wejść sterujących (Auto Local/Remote) oraz wyjść statusu. Należy upewnić się, że wszystkie połączenia są wykonane przed podaniem zasilania.

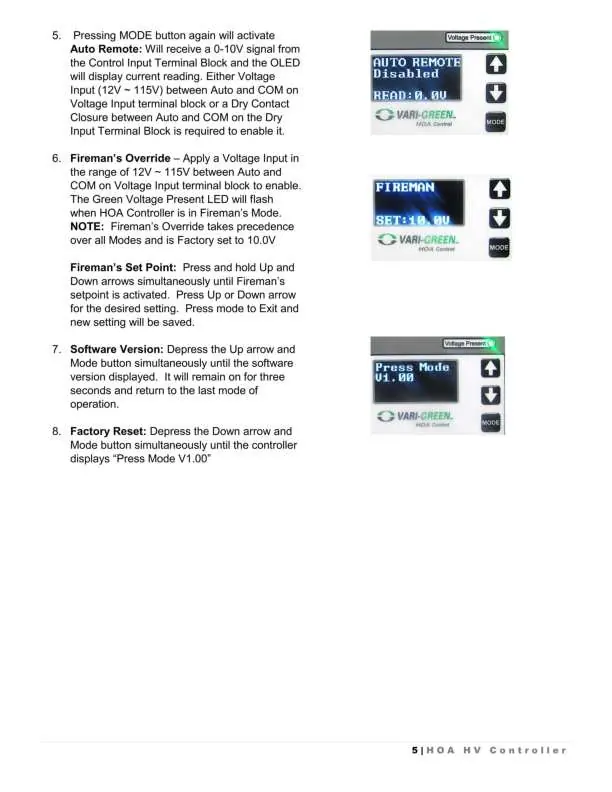

Obsługa i tryby pracy
Urządzenie posiada wyświetlacz OLED i klawiaturę. Dostępne tryby pracy:
- HAND: Ręczne sterowanie prędkością silnika za pomocą przycisków góra/dół.
- OFF: Wyłączenie silnika (z wyjątkiem aktywnego wejścia Fireman).
- Auto Local: Sterowanie prędkością za pomocą przycisków HOA lub sygnału napięciowego/styku bezpotencjałowego.
- Auto Remote: Sterowanie sygnałem 0-10V z zewnętrznego źródła.
- Fireman's Override: Priorytetowy tryb pracy ustawiony fabrycznie na 10V.
Rozwiązywanie problemów
W przypadku braku wyświetlania OLED lub braku reakcji silnika, należy sprawdzić poprawność okablowania, napięcie wejściowe oraz stan styków sterujących. W razie potrzeby można wykonać reset do ustawień fabrycznych, przytrzymując przyciski dół i mode.
Dane techniczne
- Napięcie wejściowe: 100-277VAC, 50/60Hz
- Wejście Fireman: 12VAC - 115VAC
- Wyjście pomocnicze: 10A przy 24-240VAC, 5A przy 30VDC
- Sygnał sterujący: 0-10V
Informacje o producencie
Greenheck Fan Corp
Praktyczna pomoc
Typowe problemy
Brak wyświetlacza OLED lub podświetlenia LED
Sprawdź okablowanie i poprawność napięcia wejściowego w bloku zacisków.
Silnik nie uruchamia się w trybie Hand
Sprawdź okablowanie silnika, napięcie wejściowe oraz czy napięcie sterujące jest większe niż 2.0V.
Brak sygnału Fireman
Sprawdź okablowanie bloku zacisków Fireman oraz czy napięcie 12V-115V jest obecne.
Przed użyciem
- Sprawdź czy zasilanie jest zgodne z zakresem 100-277VAC.
- Upewnij się, że instalację wykonuje wykwalifikowany personel.
- Zweryfikuj kompletność części zgodnie z listą przewozową.
- Sprawdź czy wszystkie połączenia elektryczne są dokręcone.
- Upewnij się, że urządzenie jest chronione przed wilgocią i brudem.
Parametry w praktyce
- Fireman's Override
- Tryb awaryjny o najwyższym priorytecie, nadpisujący wszystkie inne ustawienia.
- Auxiliary Contact
- Styk pomocniczy N.O./N.C. zmieniający stan przy 1.85Vdc.
Ilustracje i schematy

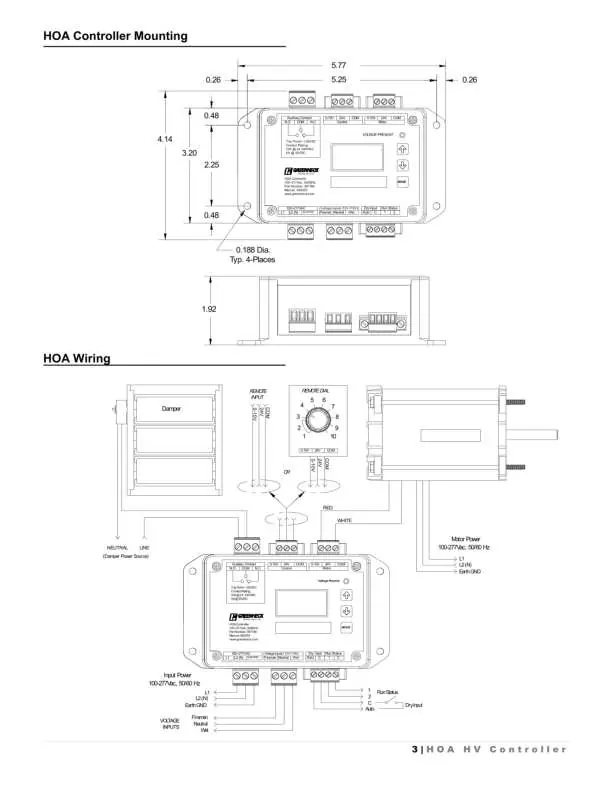

- Schemat montażowy pokazuje wymiary obudowy i rozstaw otworów montażowych.

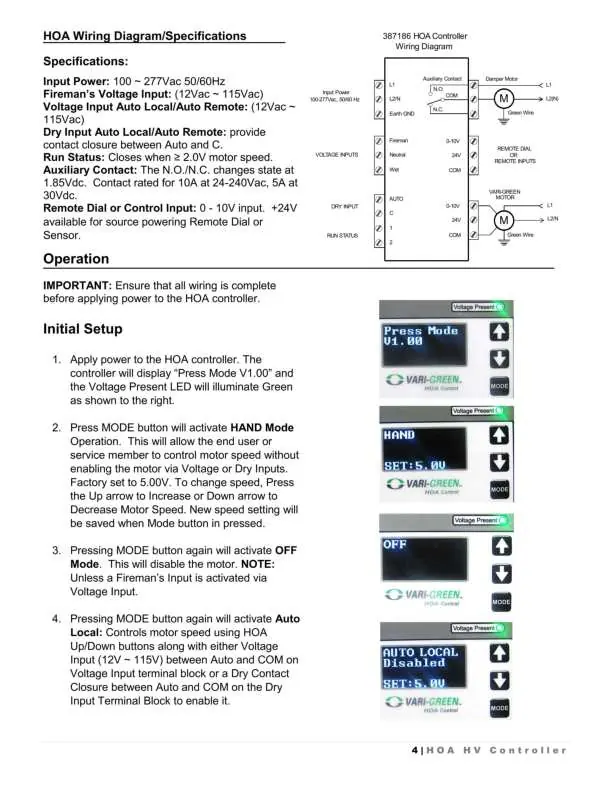

- Schemat okablowania ilustruje połączenia między sterownikiem, silnikiem przepustnicy, zdalnym pokrętłem i wejściami zasilania.
Zgodność modelu
- Wymaga sygnału 0-10V dla trybu Auto Remote.
- Kompatybilny z silnikami zasilanymi 100-277VAC.
