Ogród / Pielęgnacja trawnika
Instrukcja obsługi kosiarki elektrycznej Greenworks 20" 12A
Szybki przewodnik po obsłudze kosiarki elektrycznej Greenworks 20" 12A (model MO12B00). Dowiedz się, jak złożyć urządzenie, bezpiecznie kosić, regulować wysokość cięcia i konserwować ostrze.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Kosiarka elektryczna Greenworks 20" 12A (model MO12B00) jest przeznaczona do użytku domowego. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością stosowania odpowiednich przedłużaczy zewnętrznych (typu SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A lub SJTOW-A) oraz unikania pracy na mokrej trawie. Kosiarka posiada podwójną izolację, co eliminuje potrzebę uziemienia, ale wymaga ostrożności przy serwisowaniu.
Opis urządzenia i elementy zestawu
Kosiarka wyposażona jest w:
- Bail switch (dźwignia sterująca) – do uruchamiania i zatrzymywania silnika.
- Przycisk startu – wymagany do uruchomienia urządzenia.
- Uchwyt (górny i dolny) – z możliwością składania.
- Akcesoria: worek na trawę, wtyczka do mulczowania, boczny kanał wyrzutowy.
Montaż i przygotowanie do pracy
- Rozkładanie uchwytu: Pociągnij górny uchwyt do pozycji roboczej, aż zatrzaśnie się na miejscu. Zabezpiecz górny uchwyt za pomocą blokad krzywkowych (cam locks), a dolny za pomocą pokręteł.

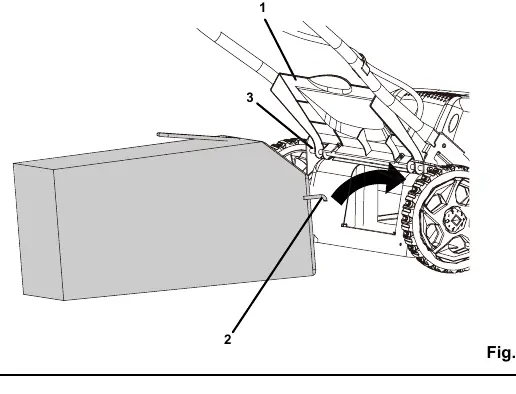

- Montaż worka na trawę: Podnieś tylną pokrywę wyrzutu i zawieś worek na pręcie podtrzymującym.
- Wtyczka do mulczowania: Aby mulczować, włóż wtyczkę do tylnego otworu wyrzutu. Należy ją usunąć, aby zamontować worek na trawę.
- Boczny kanał wyrzutowy: Podnieś boczną pokrywę wyrzutu i dopasuj kanał do kołków na spodzie pokrywy.
Obsługa kosiarki
Uruchamianie: Podłącz kosiarkę do przedłużacza, naciśnij i przytrzymaj przycisk startu, a następnie pociągnij dźwignię sterującą (bail switch) do uchwytu. Zwolnij przycisk startu.
Zatrzymywanie: Zwolnij dźwignię sterującą.
Regulacja wysokości cięcia: Użyj dźwigni regulacji wysokości (znajdującej się przy kole), aby podnieść lub obniżyć wysokość ostrza. Zalecana wysokość to 3,8–5 cm w chłodniejszych miesiącach i 5–8,3 cm w gorących.
Konserwacja i czyszczenie
Ostrze: Regularnie sprawdzaj ostrość i dokręcenie śrub ostrza. Wymianę ostrza należy przeprowadzać w rękawicach ochronnych, blokując ostrze kawałkiem drewna przed odkręceniem nakrętki.
Czyszczenie: Nigdy nie używaj myjek ciśnieniowych ani bieżącej wody. Czyść spód kosiarki z resztek trawy za pomocą odpowiedniego narzędzia po odłączeniu zasilania.
Przechowywanie: Przechowuj w suchym, chłodnym miejscu, poza zasięgiem dzieci. Nie przykrywaj plastikowymi płachtami, które mogą powodować korozję.
Rozwiązywanie problemów
Jeśli kosiarka nie uruchamia się, sprawdź połączenie przedłużacza i zasilanie. Jeśli wibruje, sprawdź, czy ostrze nie jest uszkodzone lub niewyważone. W przypadku problemów z mulczowaniem, upewnij się, że trawa nie jest zbyt mokra.
Dane techniczne
- Silnik: 120 V AC, 60 Hz, 12 A
- Prędkość bez obciążenia: 3600 obr./min
- Regulacja wysokości: 3,5 – 9,5 cm
- Funkcje: 3-w-1 (mulczowanie, wyrzut boczny, zbieranie do worka)
- Waga: 24,1 kg
Praktyczna pomoc
Typowe problemy
Kosiarka nie uruchamia się
Sprawdź, czy przedłużacz jest poprawnie podłączony do wtyczki kosiarki i do gniazdka 120V AC.
Kosiarka wibruje przy wyższych prędkościach
Sprawdź, czy ostrze nie jest uszkodzone lub niewyważone. Jeśli problem nie ustępuje, skontaktuj się z serwisem.
Kosiarka jest ciężka do pchania
Podnieś wysokość cięcia. Trawa może być zbyt długa lub wysokość cięcia zbyt niska.
Nierówne cięcie trawy
Sprawdź teren pod kątem nierówności lub ustaw wyższą wysokość cięcia.
Przed użyciem
- Sprawdź teren pod kątem kamieni, patyków i innych przedmiotów.
- Upewnij się, że przedłużacz jest w dobrym stanie.
- Sprawdź, czy wszystkie urządzenia zabezpieczające (osłony, worek) są na miejscu.
- Sprawdź dokręcenie śrub i pokręteł uchwytu.
- Upewnij się, że ostrze jest ostre i dobrze zamocowane.
Ilustracje i schematy

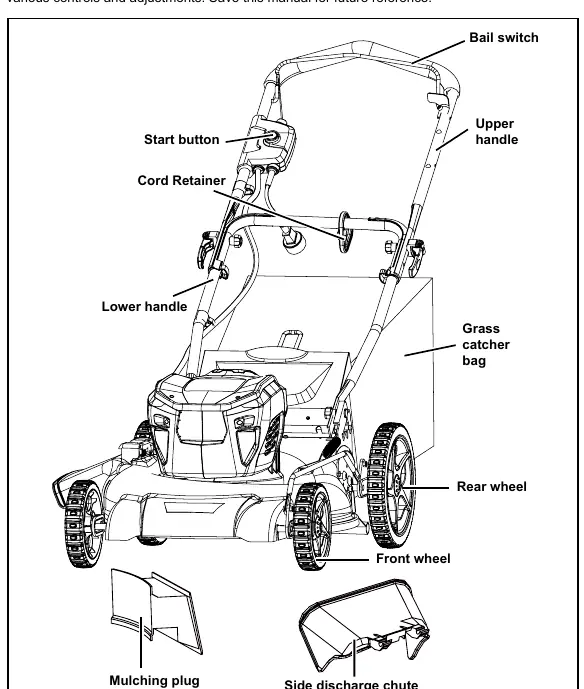

- Fig 1: Lokalizacja elementów sterujących i akcesoriów.

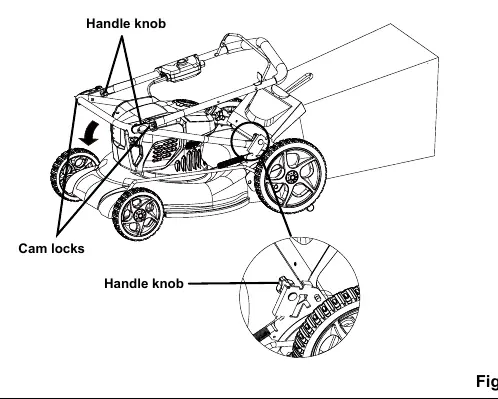

- Fig 2: Montaż i składanie uchwytu.
- Fig 7: Dźwignia regulacji wysokości cięcia.

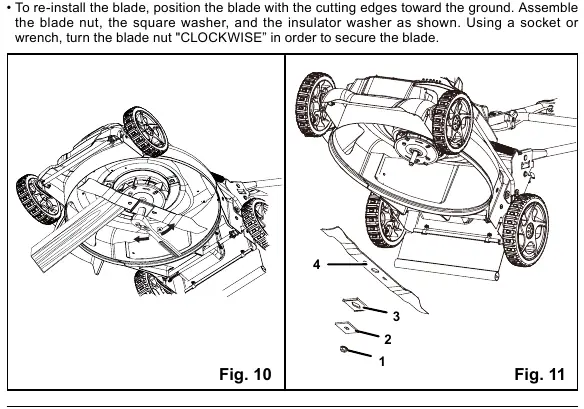

- Fig 10/11: Procedura wymiany ostrza.
Zgodność modelu
- Używaj tylko przedłużaczy zewnętrznych z oznaczeniem 'W-A' lub 'W'.

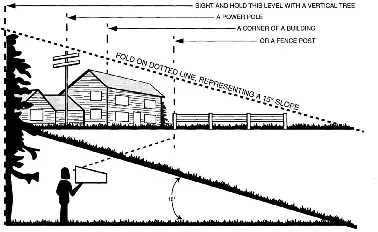

- Nie kosić na zboczach o nachyleniu większym niż 15 stopni.
- Kosiarka wymaga zasilania 120V AC.
