Przejdź do miejsca w treściWprowadzenie

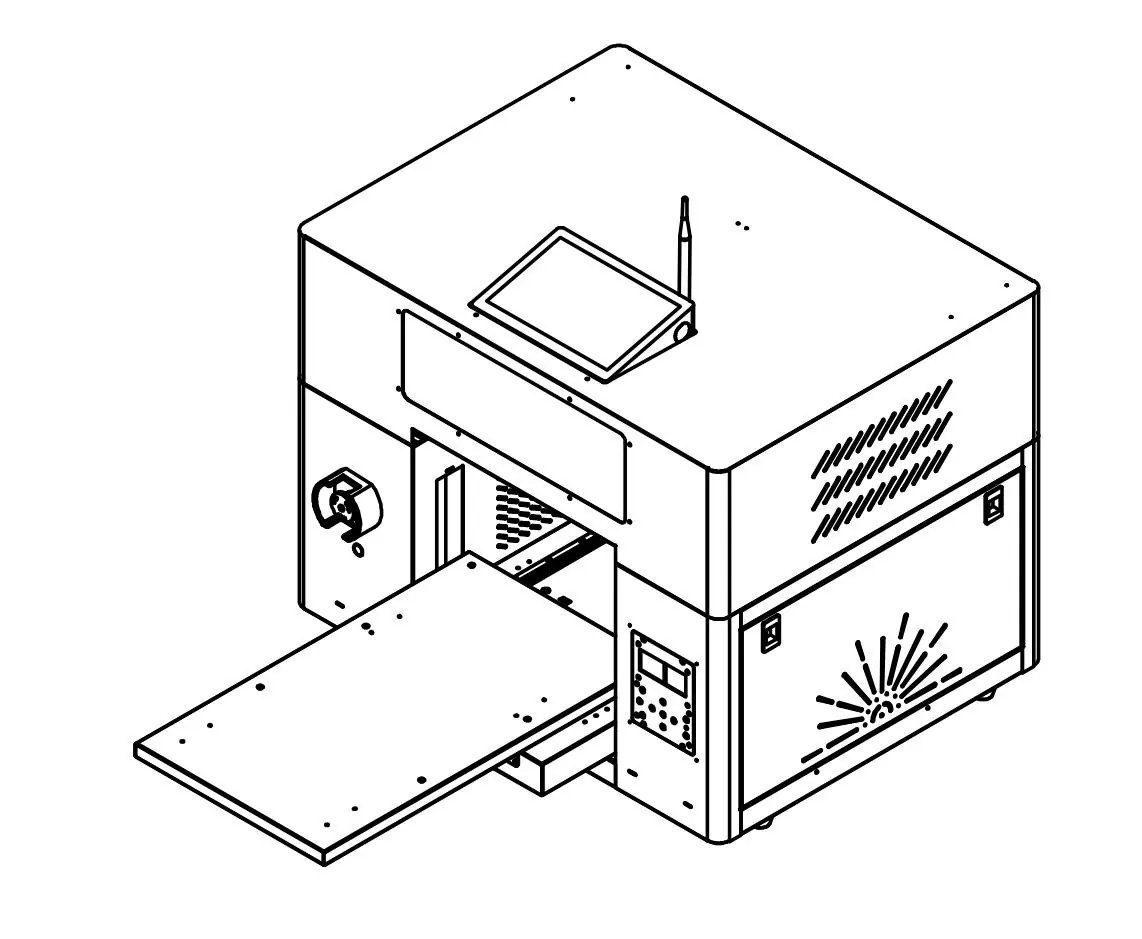

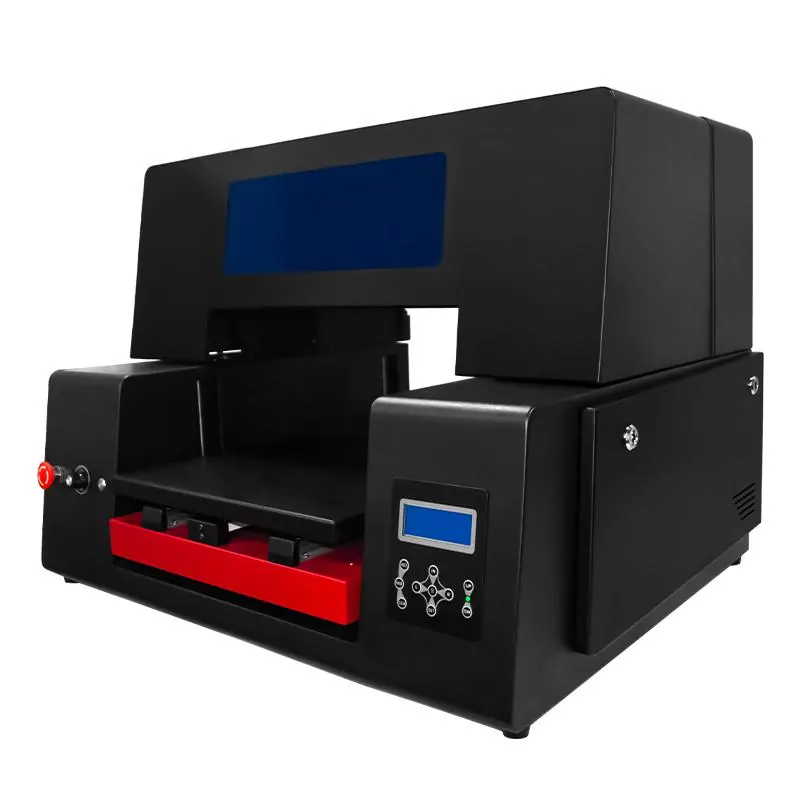

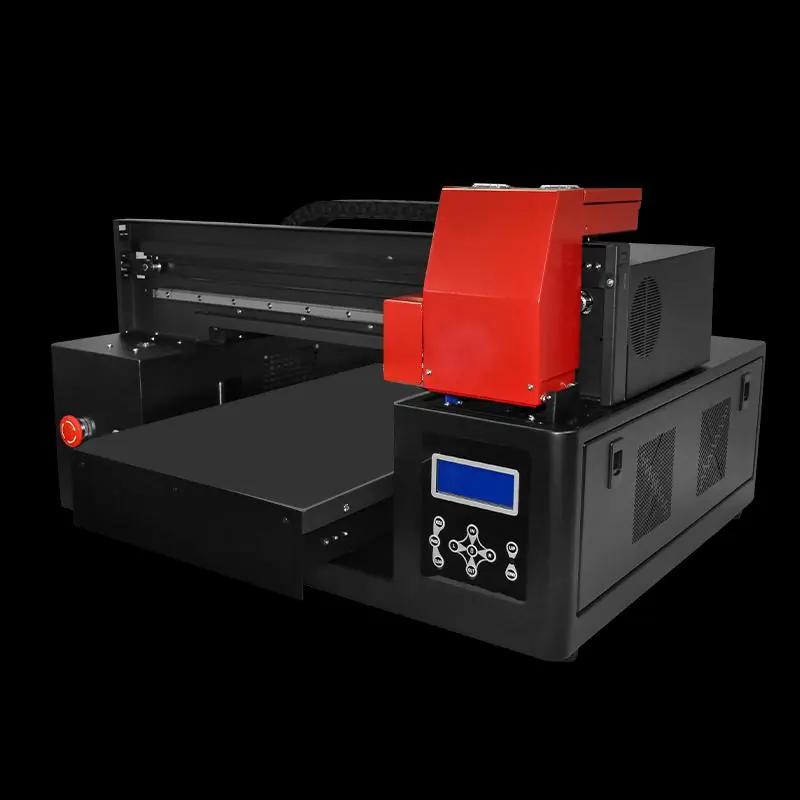

Drukarka UV Guangdong 023-N10 Refincolor to zaawansowane urządzenie przeznaczone do druku na różnorodnych materiałach, takich jak szkło, metal, akryl, skóra czy drewno. Urządzenie wykorzystuje system utwardzania tuszu światłem UV, co zapewnia trwałość i wysoką jakość wydruków.
Instalacja i przygotowanie

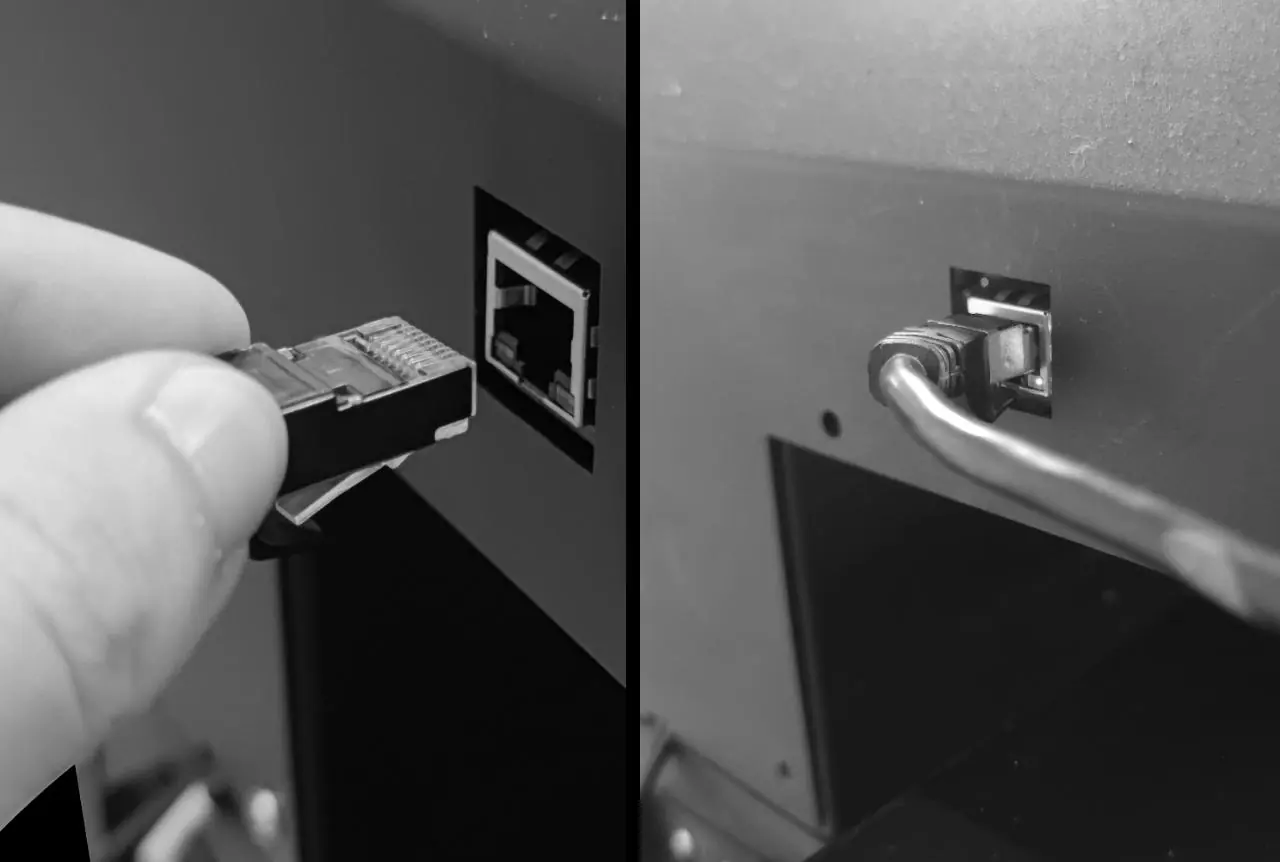

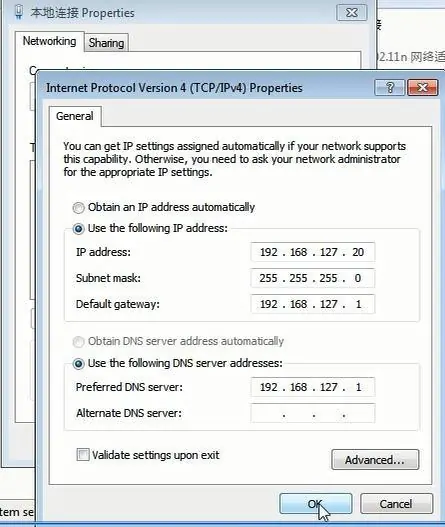

Drukarkę należy umieścić na stabilnym, płaskim podłożu w pomieszczeniu o temperaturze 20-28°C i wilgotności 40-60%. Przed uruchomieniem konieczne jest usunięcie wszystkich zabezpieczeń transportowych (taśm, pianek). Urządzenie łączy się z komputerem za pomocą kabla sieciowego (interfejs RJ45). Wymagane jest skonfigurowanie statycznego adresu IP w ustawieniach karty sieciowej komputera.
Obsługa i drukowanie

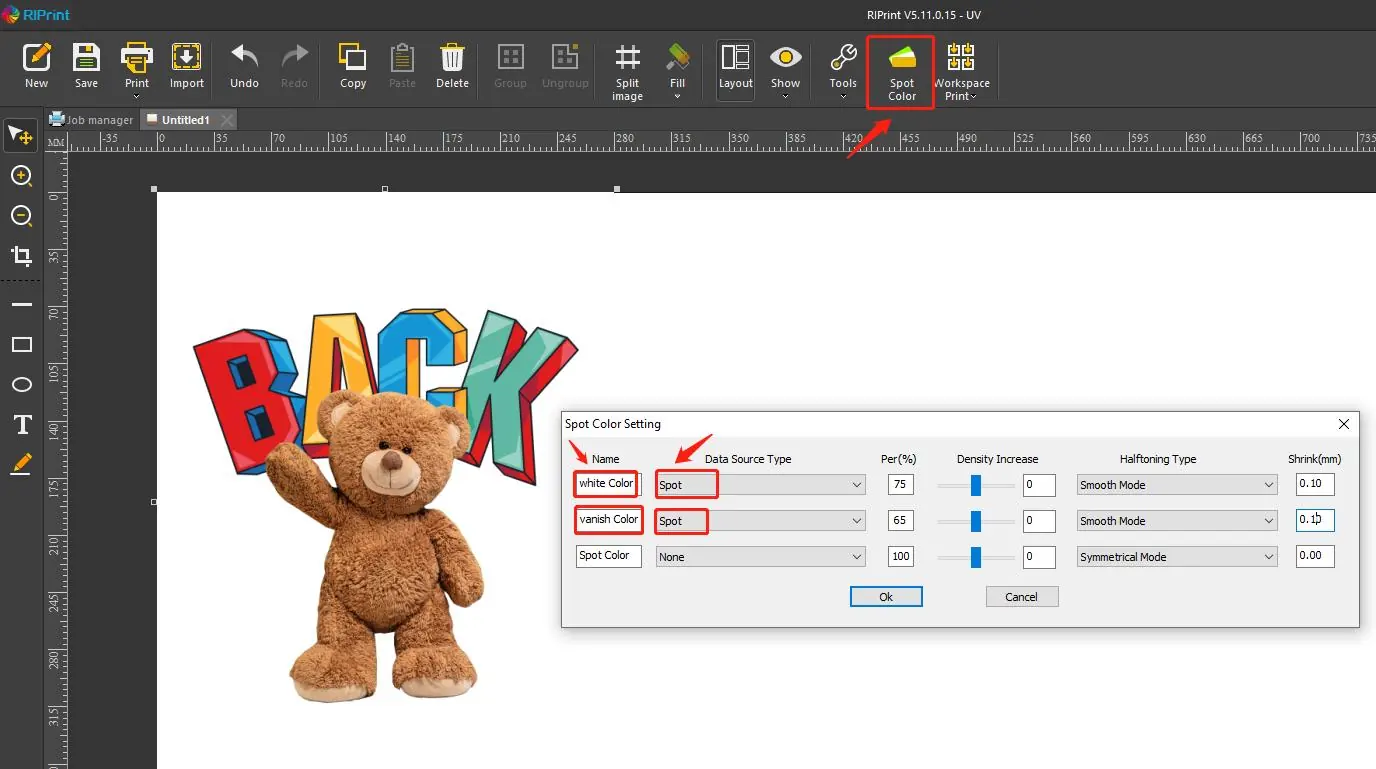

Drukarka obsługuje oprogramowanie PrintEXP oraz Riprint. Proces drukowania obejmuje import plików (TIFF/JPG), ustawienie parametrów (np. 16PASS) oraz kalibrację wysokości głowicy (optymalnie 2-3 mm od materiału). System umożliwia zaawansowane funkcje, takie jak drukowanie białym tuszem (spot color) oraz nakładanie lakieru (varnish).
Konserwacja
Regularna konserwacja jest kluczowa dla żywotności głowicy drukującej. Codzienne czynności obejmują wstrząsanie tuszem, czyszczenie głowicy i sprawdzanie testu dysz. Należy dbać o to, aby głowica zawsze znajdowała się w pozycji spoczynkowej (homing) z nawilżeniem, gdy drukarka nie jest używana, co zapobiega zasychaniu tuszu.
Rozwiązywanie problemów
W przypadku problemów z oprogramowaniem należy upewnić się, że zainstalowano wymagane biblioteki Microsoft C++. Jeśli wydruki są rozmyte lub tusz się rozlewa, należy sprawdzić odległość głowicy od materiału. W przypadku braku dysz (powyżej 10% braków) zaleca się wykonanie procedury czyszczenia (weak/strong clear).
Praktyczna pomoc
Typowe problemy
Zainstaluj wymagane biblioteki Microsoft C++ z folderu na dołączonym dysku USB.
Upewnij się, że używasz karty sieciowej Gigabit (GBE). Sprawdź, czy drukarka jest włączona i czy kabel sieciowy jest poprawnie podłączony.
Sprawdź odległość głowicy od materiału. Optymalna odległość to 2-3 mm. Zbyt duża odległość powoduje rozprzestrzenianie się tuszu.
Sprawdź, czy lampa UV jest włączona. Jeśli lampa miga, może wymagać wymiany.
Przed użyciem
- Usuń wszystkie taśmy i pianki zabezpieczające z wnętrza drukarki.
- Upewnij się, że stół drukarki ma zapewnioną przestrzeń do ruchu (30-60 cm z przodu i z tyłu).
- Skonfiguruj statyczny adres IP w ustawieniach karty sieciowej komputera.
- Ustaw wysokość głowicy drukującej na 2-3 mm od powierzchni materiału.
- Wyłącz oprogramowanie antywirusowe przed instalacją sterowników i oprogramowania drukarki.
Parametry w praktyce
- Odległość głowicy
- Kluczowy parametr (2-3 mm) wpływający na ostrość wydruku.
- System utwardzania
- Chłodzony powietrzem system lamp UV utwardzający tusz w czasie rzeczywistym.
Ilustracje i schematy

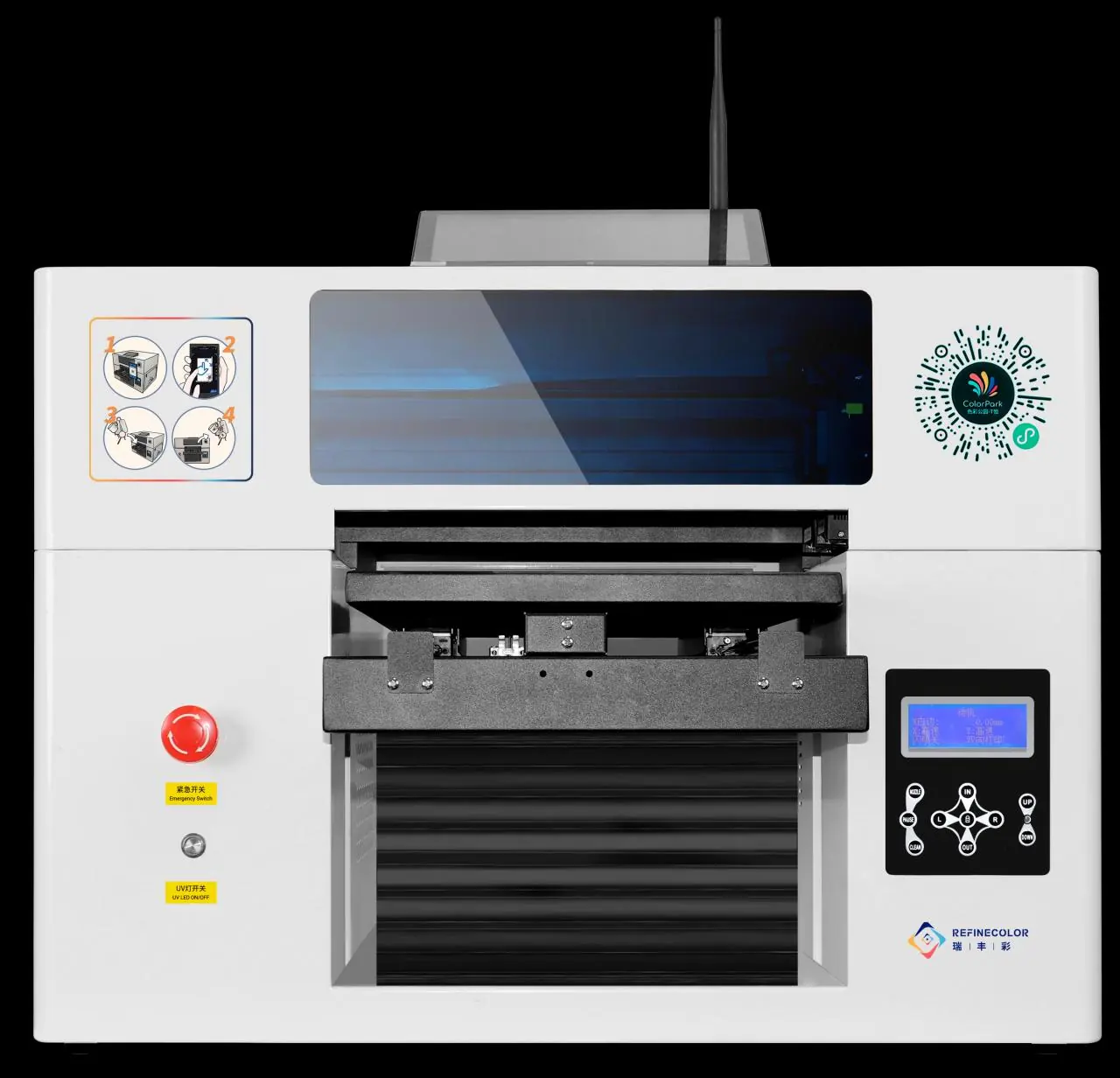

- Panel sterowania: przyciski NOZZLE (test dysz), CLEAN (czyszczenie), PAUSE (wstrzymanie), oraz strzałki do sterowania ruchem platformy i karetki.
- Konserwacja: schemat smarowania prowadnic za pomocą WD-40 oraz czyszczenia głowicy niestrzępiącą się ściereczką.
Zgodność modelu
- Wymagany system operacyjny: Windows 7/8/10 (64-bit).
- Materiały: szkło, metal, akryl, skóra, drewno (niektóre wymagają podkładu/coatingu).
- Ograniczenie wysokości: obiekty z różnicą wysokości powyżej 3 mm nie mogą być drukowane.
