Niniejsza instrukcja dotyczy montażu i obsługi bloku różnicowoprądowego (RCD) przeznaczonego do współpracy z wyłącznikami kompaktowymi (MCCB) o prądzie znamionowym 125A - 160A. Dokument zawiera wytyczne dotyczące wiercenia otworów montażowych, procedury instalacji na wyłączniku, konfiguracji parametrów wyzwalania oraz przeprowadzania testów bezpieczeństwa.
Opis elementów sterujących
Urządzenie wyposażone jest w następujące elementy sterujące i sygnalizacyjne:
- 1. Przycisk RESET: Służy do resetowania urządzenia.
- 2. Przycisk TEST: Służy do przeprowadzania testu działania.
- 3. Wyłączenie obwodu wewnętrznego: Funkcja używana podczas testów izolacji.
- 4. Dioda LED: Sygnalizuje prawidłową pracę urządzenia (migająca dioda).
- 5. Sygnalizacja prądu upływu: Wskazuje wystąpienie prądu różnicowego w zakresie 25% - 50% IΔn.
Montaż i instalacja
Przed przystąpieniem do montażu należy przygotować płytę montażową zgodnie z planem wiercenia otworów przedstawionym na stronie 1 instrukcji. Montaż na wyłączniku MCCB odbywa się poprzez mechaniczne połączenie obu elementów. Należy upewnić się, że blok jest poprawnie osadzony i zablokowany. Szczegółowe kroki montażu, w tym użycie śrub M4x60, znajdują się na stronie 2.
Ustawienia parametrów
Urządzenie pozwala na regulację parametrów wyzwalania:
- IΔn (Czułość): Regulacja prądu różnicowego.
- Δt (Czas): Regulacja czasu zwłoki wyzwalania.
Ustawienia dokonuje się za pomocą przełączników znajdujących się pod klapką na froncie urządzenia. Tabela na stronie 3 przedstawia dopuszczalne kombinacje czasu i prądu dla poprawnej pracy.
Testy i konserwacja
Zaleca się przeprowadzanie testu działania (TEST) co miesiąc. W przypadku konieczności przeprowadzenia testu dielektrycznego (testu izolacji), należy użyć funkcji wyłączenia obwodu wewnętrznego (przycisk nr 3), aby uniknąć uszkodzenia elektroniki. Szczegółowa procedura testu dielektrycznego opisana jest na stronie 4.
Sygnalizacja zdalna
Urządzenie umożliwia zdalną sygnalizację stanu pracy:
- Sygnalizacja 1: Prąd upływu osiągający 50% IΔn.
- Sygnalizacja 2: Wystąpienie błędu/wyzwolenia.
Informacje o producencie
Hager Group
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa lub nie daje się załączyć
Sprawdź, czy przycisk RESET jest wciśnięty i czy urządzenie nie jest w stanie wyzwolenia.
Błąd podczas testu izolacji
Przed wykonaniem testu izolacji należy użyć przycisku nr 3, aby wyłączyć obwody wewnętrzne urządzenia.
Przed użyciem
- Sprawdź, czy model wyłącznika MCCB jest kompatybilny z blokiem.
- Przygotuj otwory montażowe zgodnie z wymiarami podanymi w instrukcji (strona 1).
- Upewnij się, że zasilanie jest odłączone przed przystąpieniem do montażu.
- Sprawdź, czy posiadasz odpowiednie śruby montażowe (M4x60).
Ilustracje i schematy

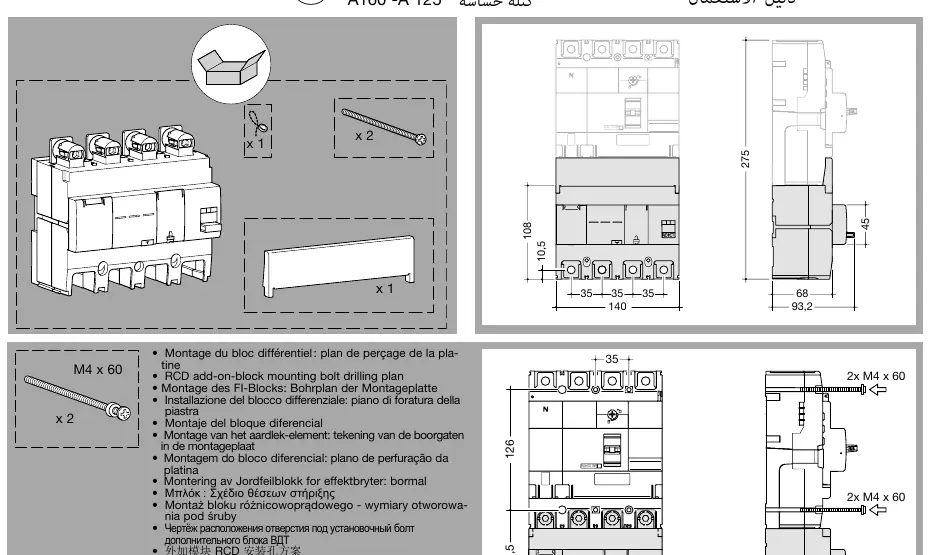

- Strona 1: Plan wiercenia otworów montażowych.

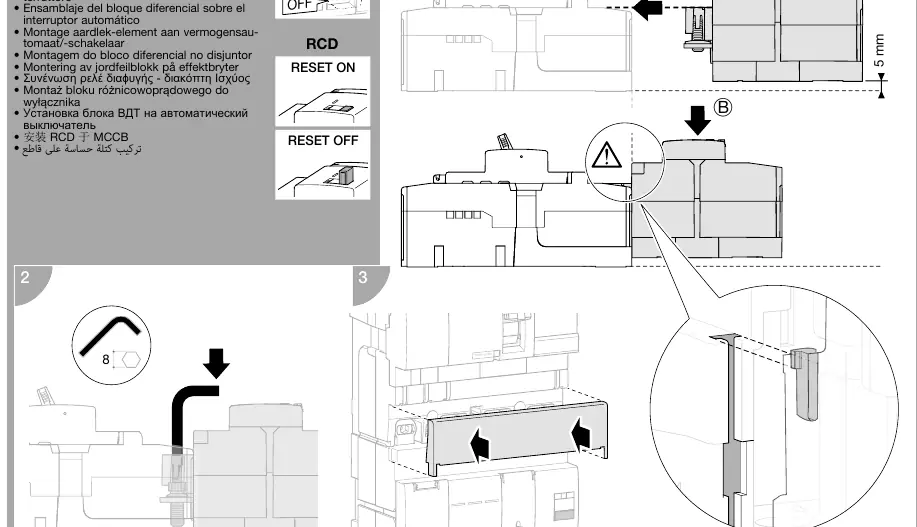

- Strona 2: Procedura montażu bloku na wyłączniku MCCB.

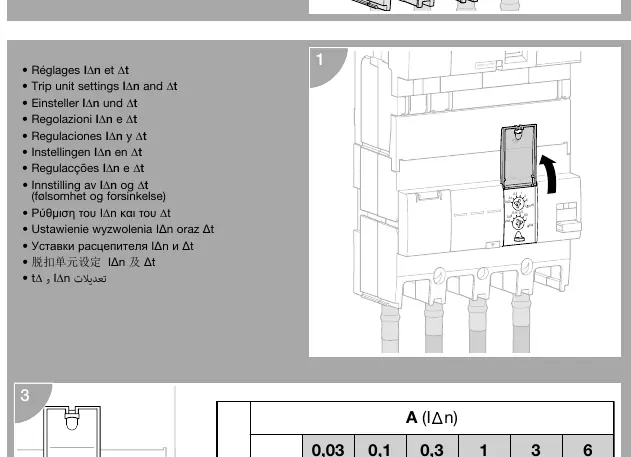

- Strona 3: Tabela ustawień parametrów IΔn i Δt.

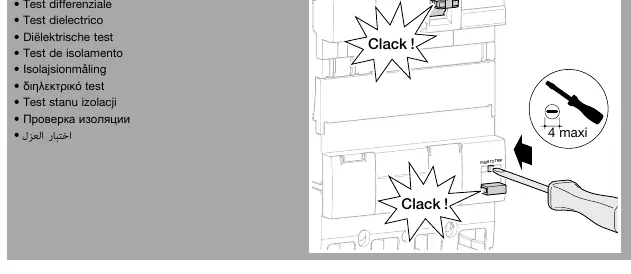

- Strona 4: Procedura testu dielektrycznego.
Zgodność modelu
- Urządzenie przeznaczone do współpracy z wyłącznikami MCCB 125A-160A.
