Instrukcja obsługi wyłącznika różnicowoprądowego Hager 16-63A
Szybki przewodnik instalacji i obsługi wyłącznika różnicowoprądowego Hager 16-63A. Dowiedz się, jak poprawnie podłączyć przewody, ustawić moment dokręcania oraz przeprowadzać testy urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy wyłączników różnicowoprądowych (RCCB) Hager o zakresie prądowym 16-63A. Dokument zawiera kluczowe wytyczne dotyczące bezpiecznego montażu, podłączenia elektrycznego oraz procedur testowych. Pamiętaj, że instalacja powinna być wykonana zgodnie z lokalnymi przepisami elektrycznymi.
Instalacja i podłączenie

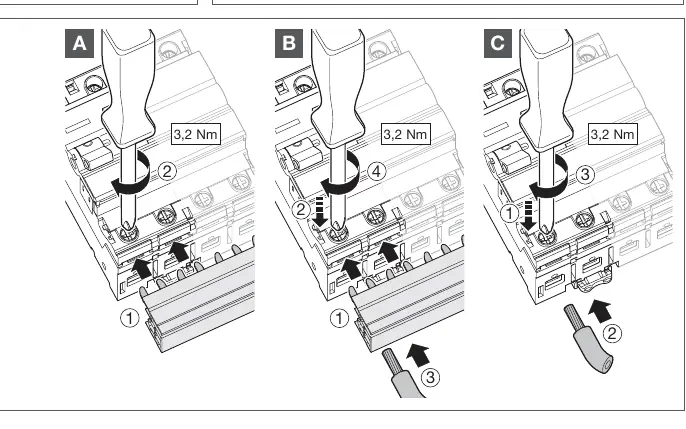

Podczas montażu wyłącznika należy przestrzegać następujących parametrów technicznych:
- Długość odizolowania przewodu: 14 mm.
- Przekrój przewodu: 16 mm² lub 25 mm².
- Moment dokręcania śrub: 3,2 Nm.
Urządzenie obsługuje instalacje 1-fazowe (L1, N) oraz 3-fazowe (L1, L2, L3, N). Należy upewnić się, że schemat połączeń jest zgodny z posiadaną instalacją elektryczną.
Obsługa i testowanie
Wyłącznik posiada dźwignię sterującą (ON/OFF) oraz przycisk testowy. Zaleca się regularne przeprowadzanie testu działania urządzenia, aby upewnić się, że mechanizm wyzwalający jest sprawny. W przypadku wykrycia usterki podczas testu, urządzenie należy sprawdzić lub wymienić.
Akcesoria
Wyłącznik jest kompatybilny z dodatkowymi modułami, takimi jak CZ001 (CA + SD) oraz MZ203/MZ206, które można dołączyć zgodnie ze schematami zawartymi w instrukcji.
Ostrzeżenia i gwarancja
W przypadku prac budowlanych w pobliżu urządzenia, należy upewnić się, że instalacja jest zabezpieczona przed pyłem, jeśli obudowa nie posiada klasy ochrony IP5x. Gwarancja wynosi 24 miesiące od daty produkcji i obejmuje wady materiałowe lub produkcyjne. Gwarancja traci ważność w przypadku nieprawidłowej instalacji niezgodnej z przepisami IEE.
Informacje o producencie
Hager Group
Praktyczna pomoc
Typowe problemy
Urządzenie nie załącza się
Sprawdź, czy dźwignia znajduje się w pozycji ON. Jeśli problem występuje nadal, skontaktuj się z wykwalifikowanym elektrykiem.
Błąd podczas testu
Jeśli po naciśnięciu przycisku TEST urządzenie nie wyłącza zasilania, instalacja może być wadliwa. Należy niezwłocznie sprawdzić urządzenie.
Przed użyciem
- Sprawdź, czy przekrój przewodu wynosi 16 mm² lub 25 mm².
- Zdejmij izolację z przewodu na długość 14 mm.
- Ustaw moment dokręcania śrub na 3,2 Nm.
- Upewnij się, że schemat połączeń (1-fazowy lub 3-fazowy) jest zgodny z instalacją.
- Zweryfikuj, czy w pobliżu nie prowadzi się prac pylących, które mogą wymagać dodatkowej ochrony.
Ilustracje i schematy
- Schemat 1: Podłączenie 1-fazowe (L1, N).
- Schemat 2: Podłączenie 3-fazowe (L1, L2, L3, N).
- Test: Przycisk testowy służy do okresowej weryfikacji działania wyłącznika.
Zgodność modelu
- Kompatybilny z akcesoriami: CZ001 (CA + SD), MZ203, MZ206.
