Instrukcja obsługi wyłącznika silnikowego Allen-Bradley 140MT-C3E

Szybki przewodnik po instalacji i obsłudze wyłącznika silnikowego Allen-Bradley 140MT-C3E. Dowiedz się, jak poprawnie podłączyć przewody, ustawić parametry i zachować zasady bezpieczeństwa.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy wyłączników silnikowych serii Allen-Bradley 140MT (w tym modeli 140MT-C3E, 140MT-D9E, 140MT-D9N, 140MT-D9T, 140MT-D9V). Dokument zawiera wytyczne dotyczące bezpiecznej instalacji, podłączenia elektrycznego oraz konserwacji urządzenia. Urządzenie jest przeznaczone do montażu i obsługi wyłącznie przez wykwalifikowany personel zgodnie z lokalnymi przepisami.

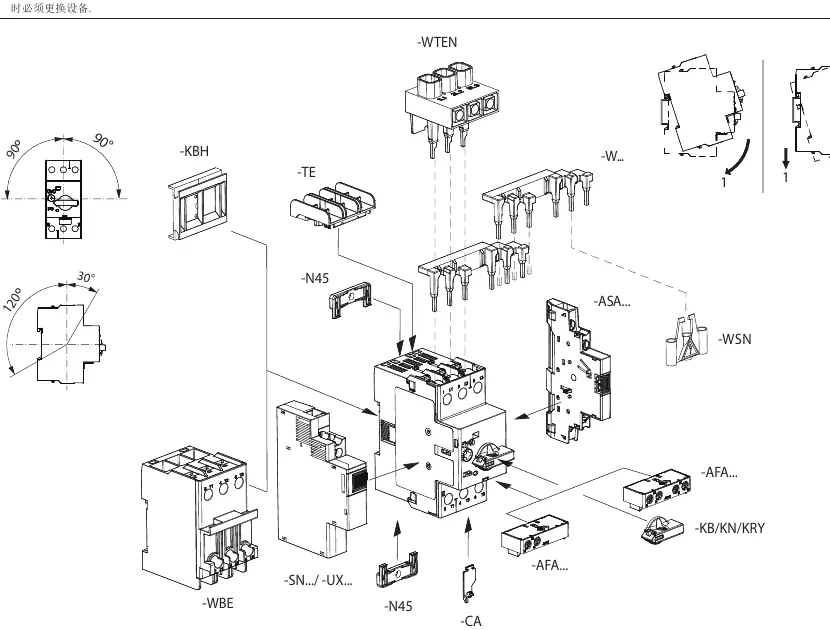

Schemat budowy i podłączenia wyłącznika
Schemat budowy i podłączenia wyłącznika

Bezpieczeństwo i ostrzeżenia

Przed przystąpieniem do instalacji należy bezwzględnie przeczytać instrukcję. Urządzenie pracuje pod napięciem, dlatego nie wolno dotykać części pod napięciem. W przypadku uszkodzenia mechanicznego lub elektrycznego urządzenie należy wymienić. Otwarcie zabezpieczenia obwodu odgałęźnego może świadczyć o przerwaniu prądu zwarciowego – w takim przypadku należy sprawdzić części przewodzące prąd i wymienić je, jeśli są uszkodzone.

Instalacja i podłączenie

Podczas instalacji należy przestrzegać następujących kroków:

Tabela przekrojów przewodów i momentów dokręcania
Tabela przekrojów przewodów i momentów dokręcania

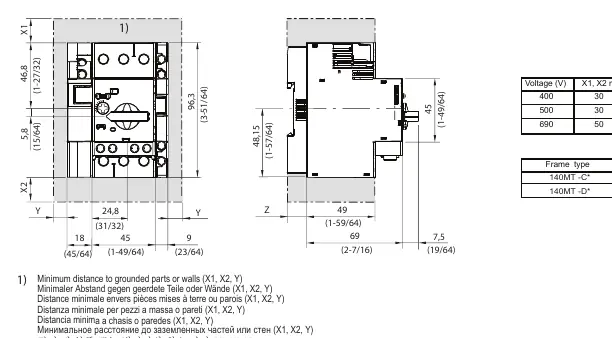

Wymiary montażowe i odległości
Wymiary montażowe i odległości
Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 4
  • Przygotuj przewody zgodnie z instrukcją.
  • Całkowicie otwórz śruby zaciskowe.
  • Włóż przewody w odpowiedniej pozycji.
  • Dokręć śruby zaciskowe z wymaganym momentem obrotowym (dla zacisków głównych: 2...2,5 Nm / 18...22 lb-in).
  • Sprawdź solidność połączenia, pociągając za wszystkie przewody.

Należy zachować minimalne odległości od uziemionych części lub ścian (oznaczone jako X1, X2, Y w dokumentacji).

Ustawienia i obsługa

W przypadku aplikacji silnikowych 1- lub 2-fazowych, należy ustawić prąd na 105% prądu znamionowego silnika. Zabrania się ustawiania wartości poza skalą. Model 140MT-D9N nie zapewnia ochrony termicznej, dlatego w takich przypadkach należy zainstalować oddzielne urządzenie zabezpieczające, np. przekaźnik przeciążeniowy.

Informacje o strefach zagrożonych wybuchem (ATEX)

Urządzenia 140MT-C/D mogą być używane jako wyłączniki z stycznikami jako startery poza strefą Ex z połączeniem do strefy Ex. Wymagane jest przestrzeganie norm 60079-14 (instalacja) oraz 60079-17 (inspekcja). Naprawa urządzeń 140MT-C/D jest niedozwolona, ponieważ funkcja ochrony Ex nie byłaby gwarantowana.

Konserwacja

Urządzenie nie posiada części serwisowalnych. W przypadku awarii należy wymienić całe urządzenie. Zaleca się regularne sprawdzanie dokręcenia wszystkich zacisków i połączeń szyn zbiorczych.

Informacje o producencie

Allen-Bradley

Profil marki

Praktyczna pomoc

Typowe problemy

Wyłącznik zadziałał (otwarcie obwodu)

Sprawdź, czy nie wystąpiło zwarcie lub przeciążenie. Sprawdź części przewodzące prąd i wymień je, jeśli są uszkodzone.

Urządzenie nie działa poprawnie po instalacji

Sprawdź poprawność podłączenia przewodów, ich przekrój oraz czy śruby zaciskowe zostały dokręcone z odpowiednim momentem.

Przed użyciem

  • Upewnij się, że instalację wykonuje wykwalifikowany personel.
  • Sprawdź, czy napięcie zasilania jest zgodne z oznaczeniami na urządzeniu.
  • Przygotuj przewody o odpowiednim przekroju zgodnie z tabelą w instrukcji.
  • Sprawdź, czy zaciski są całkowicie otwarte przed włożeniem przewodów.
  • Dokręć śruby zaciskowe z wymaganym momentem obrotowym (2...2,5 Nm).
  • Sprawdź solidność połączenia, pociągając za przewody.

Parametry w praktyce

Moment dokręcania (zaciski główne)
2...2,5 Nm (18...22 lb-in). Kluczowe dla zapewnienia poprawnego styku.
Temperatura pracy (Ex)
Od -25°C do +60°C.
Temperatura przechowywania
Od -40°C do +80°C.

Ilustracje i schematy

  • Schemat połączeń pokazuje sposób podłączenia przewodów do zacisków L1, L2, L3 oraz T1, T2, T3.
  • Wymiary montażowe (X1, X2, Y) określają minimalne odległości od uziemionych części lub ścian.

Zgodność modelu

  • Urządzenie spełnia wymagania IEC 60947-2 jako wyłącznik.
  • Model 140MT-D9N nie zapewnia ochrony termicznej (wymaga zewnętrznego zabezpieczenia).
  • Urządzenie posiada certyfikację cULus (UL i CSA).
