Instrukcja obsługi rozłącznika izolacyjnego Allen Bradley 1494F-N30

Kompletny przewodnik instalacji i montażu rozłącznika izolacyjnego Allen Bradley 1494F-N30. Dowiedz się, jak poprawnie zamontować przełącznik, przygotować obudowę oraz skonfigurować osprzęt drzwiowy.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące montażu rozłączników izolacyjnych Allen Bradley serii 1494F. Dokument obejmuje procedury instalacji rozłącznika w obudowie, montażu zestawów bezpiecznikowych oraz konfiguracji osprzętu drzwiowego. Wszystkie rysunki w instrukcji odnoszą się do montażu prawostronnego; w przypadku montażu lewostronnego wymiary są lustrzanym odbiciem.

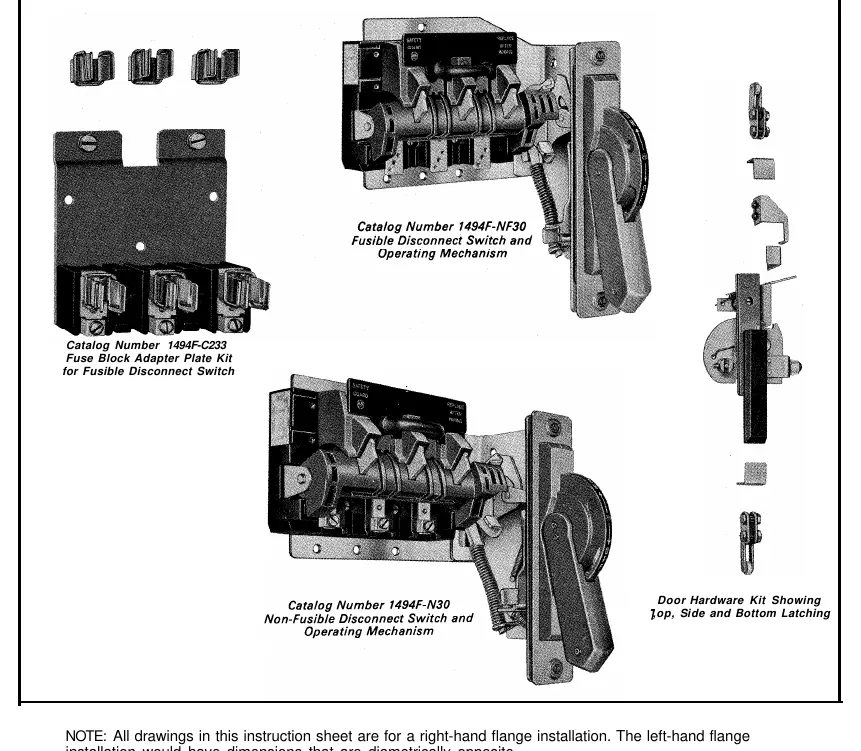

Przegląd komponentów rozłącznika 1494F
Przegląd komponentów rozłącznika 1494F

Konstrukcja obudowy

Przed przystąpieniem do montażu należy upewnić się, że obudowa spełnia minimalne wymagania wymiarowe dla danego rozmiaru NEMA. Kluczowe parametry to:

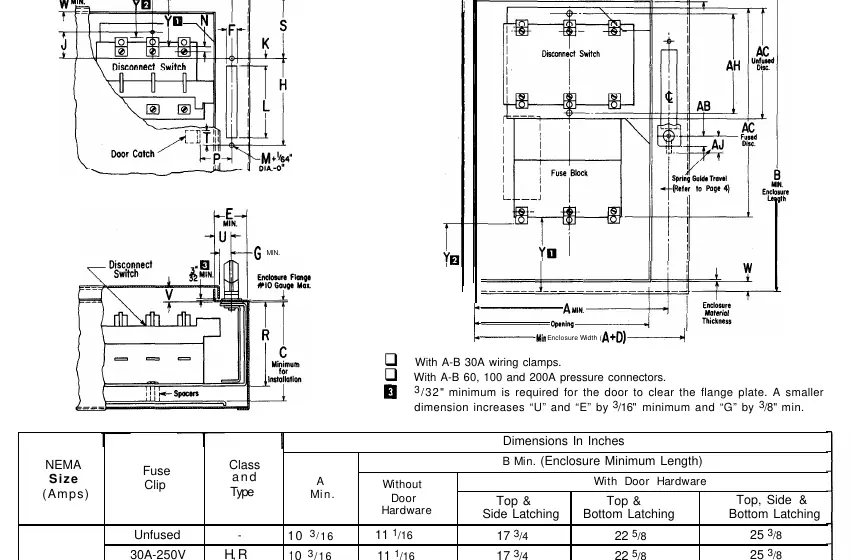

Schemat wymiarowy obudowy
Schemat wymiarowy obudowy
  • Wymiar C: Głębokość montażowa rozłącznika wewnątrz obudowy.
  • Wymiar E: Szerokość kołnierza obudowy.
  • Wymiar Y: Wymagana przestrzeń na wygięcie przewodów zgodnie z normą N.E.C.

Należy zapewnić odpowiednią przestrzeń na montaż rozłącznika i zabezpieczenie go do kołnierza obudowy.

Instalacja rozłącznika

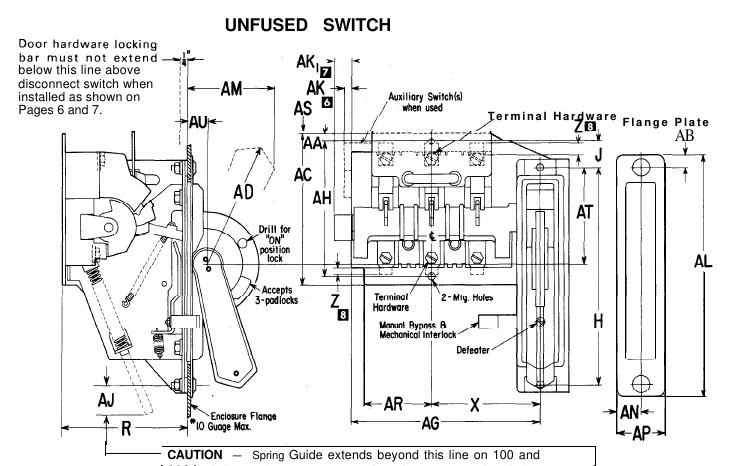

Schemat montażowy rozłącznika bez bezpieczników
Schemat montażowy rozłącznika bez bezpieczników
  1. Zdejmij nakrętki i podkładki z płyty kołnierzowej.
  2. Umieść rozłącznik w obudowie z uchwytem w pozycji "Off". Przechyl zespół pod kołnierzem i jednocześnie wprowadź uchwyt przez przygotowany otwór.
  3. Umieść kołki płyty kołnierzowej w otworach ramy mechanizmu, trzymając zespół przy spodniej stronie kołnierza. Zabezpiecz zespół do kołnierza.
  4. Przytwierdź rozłącznik do powierzchni płyty montażowej obudowy. Elementy montażowe (śruby, podkładki) muszą zostać dostarczone przez użytkownika.

Instalacja zestawu bezpiecznikowego

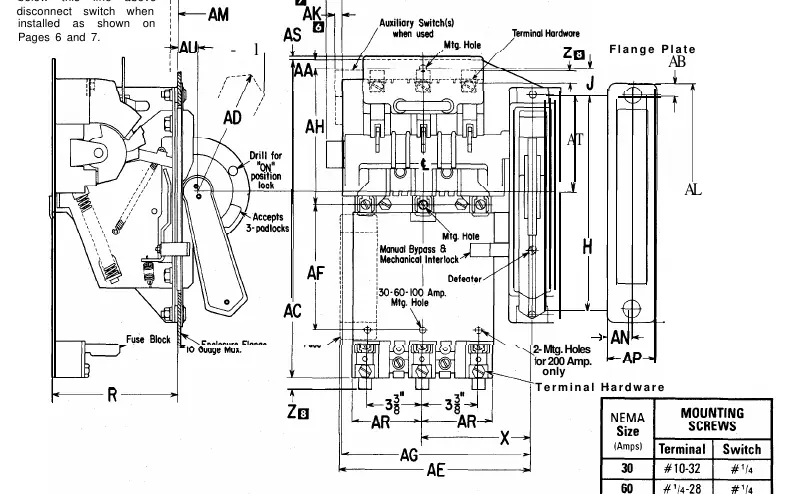

Schemat montażowy rozłącznika z bezpiecznikami
Schemat montażowy rozłącznika z bezpiecznikami
  1. Zamocuj zaciski bezpiecznikowe dostarczone z zestawem płyty adaptera do zacisków rozłącznika.
  2. Przymocuj płytę adaptera bezpieczników do wspornika montażowego rozłącznika.
  3. Zabezpiecz płytę adaptera bezpieczników do powierzchni płyty montażowej obudowy.

Konstrukcja i regulacja osprzętu drzwiowego

Osprzęt drzwiowy zapewnia bezpieczne zamykanie i blokowanie drzwi obudowy. Proces obejmuje:

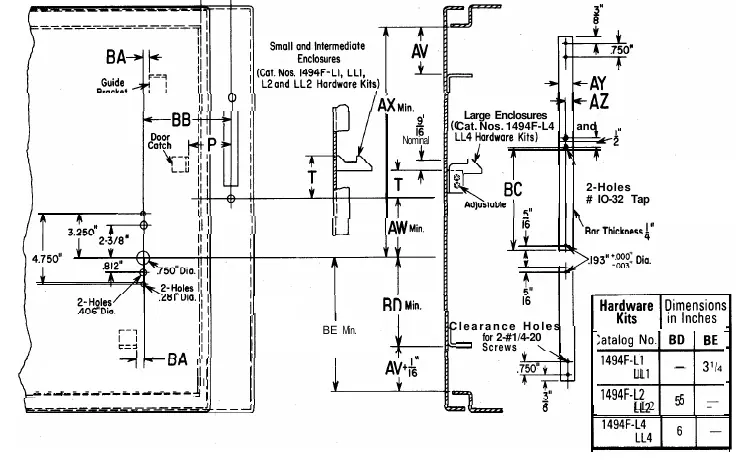

Schemat konstrukcji osprzętu drzwiowego
Schemat konstrukcji osprzętu drzwiowego

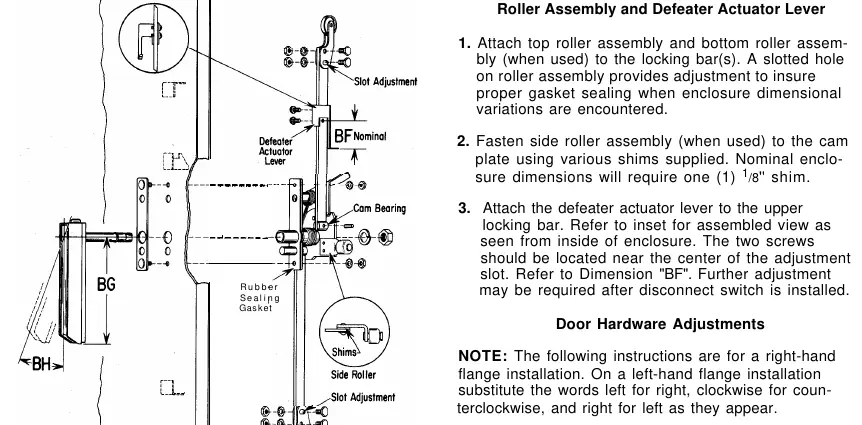

Schemat zespołu rolkowego i dźwigni siłownika
Schemat zespołu rolkowego i dźwigni siłownika
  • Wyznaczenie otworów w drzwiach dla zespołu uchwytu.
  • Montaż zaczepu drzwiowego przy użyciu wymiarów P i T.
  • Ustalenie długości górnego i dolnego rygla poprzez pomiar wymiarów AX i BE oraz odpowiednie przycięcie.
  • Regulację zespołu rolkowego i dźwigni siłownika (defeater actuator lever) w celu zapewnienia prawidłowego uszczelnienia i działania blokady.

Po zakończeniu montażu należy sprawdzić, czy drzwi zamykają się poprawnie, a mechanizm blokujący działa zgodnie z przeznaczeniem.

Informacje o producencie

Allen-Bradley

Profil marki

Praktyczna pomoc

Typowe problemy

Drzwi nie zamykają się poprawnie lub uszczelka nie przylega.

Sprawdź regulację zespołu rolkowego i upewnij się, że użyto odpowiednich podkładek dystansowych.

Uchwyt rozłącznika można przestawić w pozycję 'On' przy otwartych drzwiach.

Wyreguluj dźwignię siłownika (defeater actuator lever) zgodnie z instrukcją, aby zapewnić prawidłowe blokowanie.

Przed użyciem

  • Sprawdź, czy obudowa spełnia minimalne wymagania wymiarowe dla danego rozmiaru NEMA.
  • Upewnij się, że wybrano odpowiedni zestaw osprzętu drzwiowego dla typu montażu (prawo- lub lewostronny).
  • Przygotuj otwory montażowe zgodnie z rysunkami technicznymi.
  • Upewnij się, że posiadasz niezbędne elementy montażowe (śruby, podkładki), które nie są dostarczane z zestawem.

Ilustracje i schematy

  • Rysunki na stronie 2 i 3 przedstawiają wymiary obudowy dla różnych rozmiarów NEMA.
  • Strona 4 zawiera schematy montażowe dla wersji z bezpiecznikami i bez nich.
  • Strona 6 i 7 szczegółowo opisują montaż osprzętu drzwiowego i rygli.

Zgodność modelu

  • Instrukcja dotyczy montażu prawostronnego; dla montażu lewostronnego wymiary są lustrzanym odbiciem.
  • Wymagane jest użycie osprzętu dostarczonego przez użytkownika (śruby, podkładki dystansowe).
