Instrukcja montażu złącza Ideal PowerPlug 103G
Szybki przewodnik instalacji złącza Ideal PowerPlug 103G. Dowiedz się, jak bezpiecznie podłączyć przewody, jakie są limity prądowe i jak poprawnie używać tego złącza w instalacjach oświetleniowych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Złącze Ideal PowerPlug 103G jest przeznaczone do zastosowań uziemiających w instalacjach elektrycznych. Jest to urządzenie o określonej obciążalności prądowej, dlatego kluczowe jest przestrzeganie limitów napięcia i natężenia prądu, aby uniknąć ryzyka pożaru. Produkt jest przeznaczony wyłącznie do przewodów miedzianych.
Instrukcja montażu
- Przed przystąpieniem do prac wyłącz zasilanie w obwodzie (wyłącznik lub bezpiecznik).
- Zdejmij izolację z przewodów na długość 3/8 cala (9,5 mm).
- Włóż przewody do odpowiednich portów zgodnie z oznaczeniami na obudowie.
- Używaj tylko jednego przewodu na port i upewnij się, że miedź nie jest odsłonięta poza złączem.
- Złącze jest przeznaczone do jednorazowego użytku – nie wyjmuj ani nie wymieniaj przewodów po ich włożeniu.
Podłączanie przewodów
Złącze posiada dwie strony o różnych oznaczeniach:
- Strona zasilająca (Line Side - biała nasadka): 3 porty. Obsługuje przewody o przekroju 12-18 AWG (solidne) lub 12-14 AWG (linka).
- Strona odbiorcza (Load Side - zielona nasadka): 5 portów. Obsługuje przewody o przekroju 18 AWG.
Podłącz przewody czarne (faza), białe (neutralny) oraz uziemiające do odpowiednio oznaczonych portów zgodnie ze schematem na obudowie.
Rozłączanie i łączenie
Aby rozłączyć złącze (de-mate), chwyć obie połówki złącza na końcach i rozsuń je. Nie ciągnij za przewody. Aby połączyć złącze (mate), wyrównaj obie połówki i dociśnij je do siebie, aż do uzyskania pełnego połączenia.
Bezpieczeństwo
- Produkt przeznaczony wyłącznie do przewodów miedzianych (COPPER TO COPPER ONLY). Nie używać z aluminium.
- Maksymalne parametry: 600 V / 6 A.
- Temperatura pracy: maksymalnie 105°C (221°F).
- Klasa palności: UL94V-0.
- Wszelkie prace elektryczne muszą być zgodne z lokalnymi przepisami budowlanymi.
Praktyczna pomoc
Typowe problemy
Przewody nie trzymają się w złączu
Złącze jest jednorazowe. Nie wyjmuj przewodów po ich włożeniu. Jeśli połączenie jest błędne, należy wymienić złącze na nowe.
Ryzyko pożaru lub uszkodzenia
Upewnij się, że nie przekraczasz maksymalnych parametrów 600V / 6A oraz nie używasz przewodów aluminiowych.
Przed użyciem
- Wyłącz zasilanie przed rozpoczęciem prac.
- Sprawdź, czy używasz wyłącznie przewodów miedzianych.
- Przygotuj przewody, zdejmując izolację na 3/8 cala (9,5 mm).
- Upewnij się, że w każdym porcie znajduje się tylko jeden przewód.
- Sprawdź, czy żadna część miedziana nie wystaje poza złącze.
Ilustracje i schematy

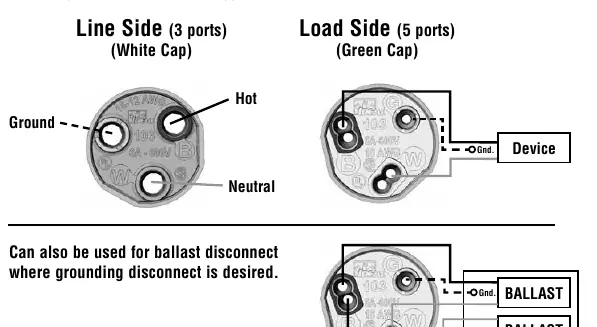

- Schemat pokazuje podział na stronę zasilającą (biała nasadka, 3 porty) oraz stronę odbiorczą (zielona nasadka, 5 portów).
- Wskazano poprawne umiejscowienie przewodów fazowych, neutralnych oraz uziemiających.
Zgodność modelu
- Produkt przeznaczony wyłącznie do przewodów miedzianych.
- Strona zasilająca (Line Side) obsługuje przewody 12-18 AWG.
- Strona odbiorcza (Load Side) obsługuje przewody 18 AWG.
