Instrukcja obsługi multimetru cyfrowego Ideal 61-357 / 61-347

Najważniejsze informacje z instrukcji

Multimetry cyfrowe Ideal 61-357 i 61-347 to urządzenia typu TRMS z automatycznym doborem zakresu. Służą do pomiaru napięcia AC/DC, prądu AC/DC, częstotliwości, rezystancji, ciągłości, pojemności, diod oraz temperatury (za pomocą termopary typu K). Urządzenia posiadają również funkcję bezkontaktowego wykrywania napięcia (NCV) w zakresie 40V-600V AC.

Bezpieczeństwo

• Urządzenie przeznaczone wyłącznie dla wykwalifikowanych elektryków.
• Zawsze stosuj odpowiednie środki ochrony indywidualnej (PPE) zgodnie z normą NFPA 70E.
• Przed użyciem sprawdź stan obudowy i przewodów pomiarowych. Nie używaj uszkodzonych akcesoriów.
• Podczas pomiarów trzymaj palce za barierą dotykową na sondach.
• Nie przekraczaj znamionowych wartości napięcia podanych na urządzeniu.
• Urządzenie posiada klasę szczelności IP52 (odporność na kurz i wodę).

Obsługa urządzenia

Multimetr obsługuje się za pomocą pokrętła funkcji oraz przycisków funkcyjnych:

• SEL: Przełączanie między funkcjami (np. AC/DC, F/C, ciągłość/rezystancja).
• HOLD: Zatrzymanie odczytu na wyświetlaczu.
• MAX/MIN: Rejestracja wartości maksymalnych i minimalnych.
• RANGE: Ręczny wybór zakresu pomiarowego.

Procedury pomiarowe

Przed wykonaniem pomiaru upewnij się, że przewody są wpięte w odpowiednie gniazda. W przypadku pomiaru prądu, jeśli przewody są wpięte w gniazda prądowe, a pokrętło nie jest ustawione na odpowiednią funkcję, urządzenie wyemituje ostrzeżenie dźwiękowe i wyświetli komunikat LEAd.

Konserwacja

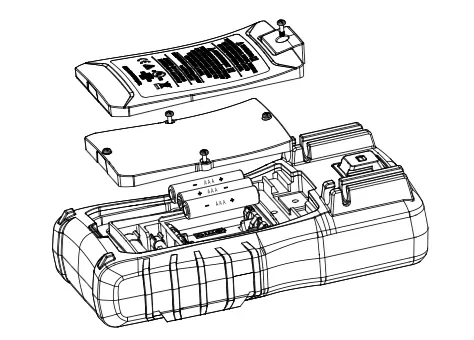

• Wymieniaj baterie, gdy pojawi się wskaźnik niskiego poziomu naładowania.
• W przypadku przepalenia bezpiecznika, urządzenie wyświetli komunikat FUSE. Używaj wyłącznie bezpieczników o specyfikacji podanej w instrukcji (600mA/1000V lub 11A/1000V).
• Czyść obudowę wilgotną szmatką z łagodnym detergentem. Nie używaj rozpuszczalników.
