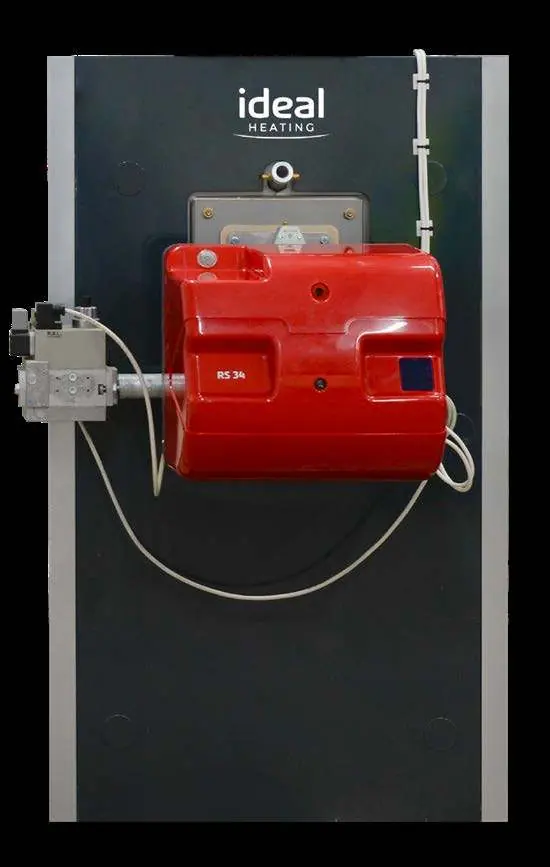

Instrukcja obsługi kotła kondensacyjnego Ideal Evojet 1000kW
Przewodnik techniczny dla kotła kondensacyjnego Ideal Evojet 1000kW. Zawiera specyfikacje, wymiary, wymagania dotyczące instalacji, parametry hydrauliczne oraz informacje o sterowaniu.
Spis treści
Najważniejsze informacje z instrukcji
Ideal Evojet 1000kW to stojący kocioł kondensacyjny z wymiennikiem ciepła ze stali nierdzewnej, przeznaczony do systemów centralnego ogrzewania oraz przygotowania ciepłej wody użytkowej (w połączeniu z zasobnikiem). Urządzenie charakteryzuje się wysoką sprawnością (do 109,3% przy częściowym obciążeniu) i jest przystosowane do pracy z gazem ziemnym, LPG lub olejem.
Opis urządzenia i montaż
Kocioł jest urządzeniem wolnostojącym. Wymaga zachowania minimalnych odstępów serwisowych: 1000 mm z każdej strony (boki, tył, góra) oraz długość palnika plus 600 mm z przodu dla zapewnienia dostępu serwisowego. Urządzenie posiada dwa przyłącza powrotne, co pozwala na optymalizację sprawności w różnych konfiguracjach instalacji.
Dane techniczne i hydraulika
Kocioł pracuje przy maksymalnym ciśnieniu roboczym 6 bar. Wymaga zapewnienia odpowiedniego przepływu wody, który dla modelu 1000kW wynosi 11 400 l/h. Przyłącza hydrauliczne (zasilanie i powrót) mają średnicę DN125 PN6.
Sterowanie i obsługa
Kocioł wyposażony jest w panel sterowania Primetech. Obsługuje modulację poprzez sygnał 0-10V (BMS) lub sterownik Siemens RWF. Dostępne opcje sterowania obejmują palniki dwustopniowe, modulowane oraz obsługę systemów z ochroną przed zamarzaniem i kompensacją pogodową.
Bezpieczeństwo
Urządzenie posiada standardowe zabezpieczenia, w tym termostat bezpieczeństwa, termostat kontrolny oraz zabezpieczenie przed przekroczeniem temperatury maksymalnej (high limit). Wszystkie elementy mające kontakt ze spalinami wykonane są ze stali nierdzewnej stabilizowanej tytanem, co zapewnia odporność na korozję kondensacyjną.
Praktyczna pomoc
Typowe problemy
Niewystarczające ciśnienie gazu
Standardowe wymagania projektowe zakładają 20 mbar. Jeśli ciśnienie jest inne lub stosowane jest paliwo alternatywne, należy skontaktować się z działem sprzedaży w celu doboru odpowiedniego palnika.
Brak dostępu serwisowego
Należy bezwzględnie zachować 1000 mm wolnej przestrzeni z boków, tyłu i góry oraz długość palnika + 600 mm z przodu.
Przed użyciem
- Sprawdź, czy dostępne ciśnienie gazu jest zgodne z wymaganiami (20 mbar dla gazu ziemnego).
- Upewnij się, że instalacja hydrauliczna jest w pełni zamknięta i pompowana.
- Zweryfikuj, czy zapewniono wymagane odstępy serwisowe wokół urządzenia.
- Sprawdź, czy wybrano odpowiednią opcję sterowania (BMS, RWF, palnik dwustopniowy) przy zakupie.
Parametry w praktyce
- Maksymalne ciśnienie robocze
- 6 bar - nie należy przekraczać tej wartości w układzie.
- Minimalny przepływ (1000kW)
- 11 400 l/h - wymagany dla poprawnej pracy kotła.
- Zasilanie elektryczne
- 230V ± 10% 50Hz, 1 faza.
Ilustracje i schematy
- Schemat rozstrzelony (Exploded View) przedstawia 20 głównych komponentów obudowy i panelu sterowania.
- Wymiary A, B, C odnoszą się do gabarytów zewnętrznych kotła niezbędnych do planowania przestrzeni w kotłowni.
Zgodność modelu
- Kocioł współpracuje z gazem ziemnym, LPG (na specjalne zamówienie) oraz olejem.
- Konfiguracja B23P jest dopuszczalna tylko przy użyciu palnika gazowego typu premix.
