Instrukcja obsługi stycznika próżniowego Allen-Bradley 1102C

Kompletny przewodnik po instalacji, konserwacji i serwisowaniu stycznika próżniowego Allen-Bradley 1102C. Instrukcja zawiera procedury wymiany cewki, modułu Control-Pak, wymiany zespołu fazy przerywacza oraz wytyczne dotyczące testów...

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy stycznika próżniowego Allen-Bradley 1102C (200A, 3-biegunowy, do 1500V). Dokument zawiera wytyczne dotyczące bezpiecznej instalacji, okresowej konserwacji oraz procedury wymiany kluczowych podzespołów, takich jak cewka, moduł Control-Pak oraz zespół przerywacza próżniowego. Przed przystąpieniem do jakichkolwiek prac serwisowych należy bezwzględnie odłączyć zasilanie, aby uniknąć porażenia prądem.

Instalacja i montaż

Stycznik może być montowany w dowolnej płaszczyźnie. W przypadku montażu w płaszczyźnie niepoziomej, górna część stycznika musi być skierowana do góry (etykieta musi być czytelna). Należy upewnić się, że powierzchnia montażowa nie powoduje skręcenia ramy mechanizmu; w razie potrzeby należy użyć podkładek dystansowych.

Schematy połączeń elektrycznych

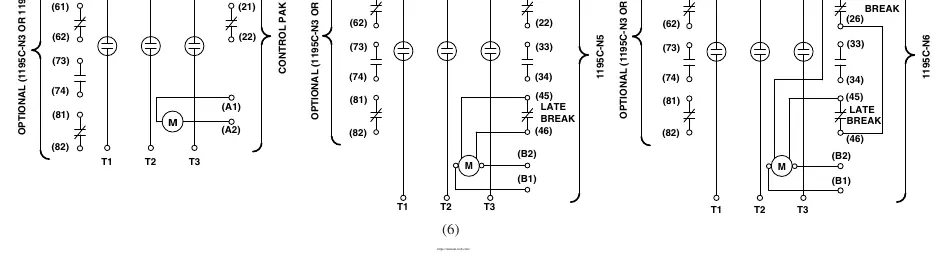

Schematy połączeń elektrycznych
  • Zamontuj stycznik za pomocą czterech śrub montażowych, dokręcając je momentem 50-75 lb-inches.
  • Podłącz przewody sterujące do zacisków A1 i A2 na module Control-Pak (przewody miedziane 75°C, moment 7 lb-inches).
  • Podłącz przewody główne (zasilające i obciążeniowe) do głównych zacisków, dokręcając śruby momentem 132 lb-inches.

Wymiana cewki i modułu Control-Pak

Procedura wymiany cewki wymaga demontażu stycznika z miejsca montażu i pracy na stole warsztatowym:

Procedura wymiany cewki i montażu modułu Control-Pak

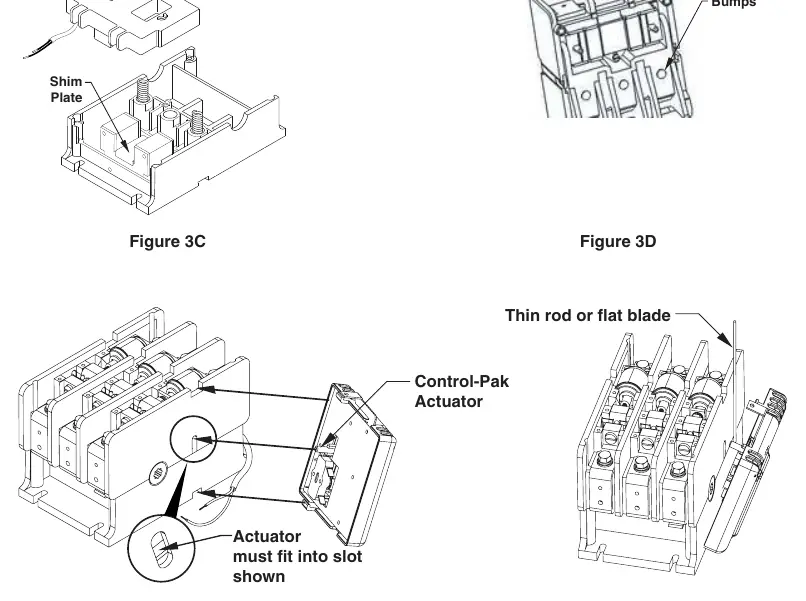

Procedura wymiany cewki i montażu modułu Control-Pak
  1. Odłącz zasilanie i przewody sterujące.
  2. Zdejmij pokrywę i element ustalający (Retainer).
  3. Odłącz przewody cewki od modułu Control-Pak i zdejmij moduł.
  4. Odkręć śruby mocujące górną obudowę (najpierw zewnętrzne, potem środkowe). Uwaga: wykręcenie śrub środkowych zwalnia sprężyny powrotne.
  5. Wymień cewkę, upewniając się, że płytka dystansowa (Shim Plate) jest na swoim miejscu.
  6. Złóż obudowę, dokręcając śruby równomiernie w układzie diagonalnym momentem 12 lb-inches.

Wymiana zespołu fazy przerywacza próżniowego

Wymiana zespołu fazy przerywacza jest konieczna, jeśli testy wykażą zużycie lub uszkodzenie. Nowy zespół jest fabrycznie ustawiony i nie wymaga regulacji w terenie. Podczas montażu należy zwrócić szczególną uwagę na poprawne osadzenie krzywek wokół operatora styków oraz prawidłowe poprowadzenie boczników (shunt) zgodnie z instrukcją.

Pomiar zużycia styków

Aby sprawdzić stan styków, należy użyć standardowego szczelinomierza (.010"):

Pomiar zużycia styków za pomocą szczelinomierza
Pomiar zużycia styków za pomocą szczelinomierza
  • Przy zamkniętym styczniku spróbuj wsunąć szczelinomierz w szczelinę.
  • Jeśli szczelinomierz wchodzi w szczelinę, stycznik posiada wystarczający zapas żywotności na kolejne 100 000 operacji.
  • Jeśli szczelinomierz nie wchodzi, oznacza to, że styki są zużyte i stycznik należy wymienić.

Konserwacja i testy

Zaleca się przeprowadzanie konserwacji raz na 12 miesięcy. Obejmuje ona utrzymanie urządzenia w czystości (usuwanie kurzu i brudu z powierzchni formowanych) oraz sprawdzanie dokręcenia wszystkich połączeń elektrycznych. W przypadku podejrzenia awarii lub wystąpienia zwarć, należy przeprowadzić testy dielektryczne (wysokonapięciowe) oraz test rezystancji styków (powinna być mniejsza niż 400 mikro-omów).
