Instrukcja obsługi zestawu prysznicowego Hansgrohe Pulsify S Showerpipe 260 1jet EcoSmart
Poznaj funkcje i dane techniczne zestawu prysznicowego Hansgrohe Pulsify S Showerpipe 260 1jet EcoSmart z termostatem ShowerTablet Select 400. Sprawdź wymiary, schemat montażu oraz listę części zamiennych.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zestaw prysznicowy Hansgrohe Pulsify S 260 1jet EcoSmart to system natynkowy z termostatem ShowerTablet Select 400, wyposażony w funkcję CoolContact i blokadę temperatury 40°C. str. 1
Najważniejsze czynności
- Montaż natynkowy str. 1, 3
- Ustawienie temperatury str. 1
Problemy i rozwiązania
Niska wydajność przepływu
Sprawdź ciśnienie wody (min. 0,9 bar) i czystość ograniczników.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Ciśnienie robocze | 0,9 - 10 bar | Zakres ciśnienia pracy | str. 1 |
| Przepływ (zestaw) | 7,5 l/min | Przy ciśnieniu 3 bar | str. 1 |
| Rozstaw przyłączy | 150 ± 12 mm | Standardowy rozstaw | str. 1 |
Gdzie szukać w PDF
- Opis i dane techniczne str. 1
- Wymiary i diagramy str. 2, 3
- Części zamienne str. 4, 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Zestaw prysznicowy Hansgrohe Pulsify S Showerpipe 260 1jet EcoSmart z termostatem ShowerTablet Select 400 to nowoczesne rozwiązanie natynkowe. Dokument zawiera specyfikację techniczną, schematy montażowe oraz listę części zamiennych niezbędnych do konserwacji.
Opis urządzenia
System wyposażony jest w głowicę prysznicową Pulsify 260 1jet oraz słuchawkę prysznicową. Kluczowe funkcje obejmują:
- CoolContact: Technologia zapobiegająca nagrzewaniu się obudowy termostatu.
- SafetyFunction: Możliwość wstępnego ustawienia maksymalnej temperatury wody.
- Blokada bezpieczeństwa: Ustawiona fabrycznie na 40°C.
- Select: Wygodna obsługa strumienia za pomocą przycisku.
- Szybkie odprowadzanie wody: Głowica opróżnia się po przechyleniu o 10° lub więcej.
Dane techniczne
- Ciśnienie robocze: min. 0,9 bar, maks. 10 bar.
- Przepływ wody (przy 3 bar): maks. 7,5 l/min dla zestawu, 6,4 l/min dla słuchawki.
- Rozstaw przyłączy: 150 ± 12 mm.
- Długość ramienia prysznicowego: 398 mm.
- Średnica drążka: 22 mm.
Montaż i wymiary

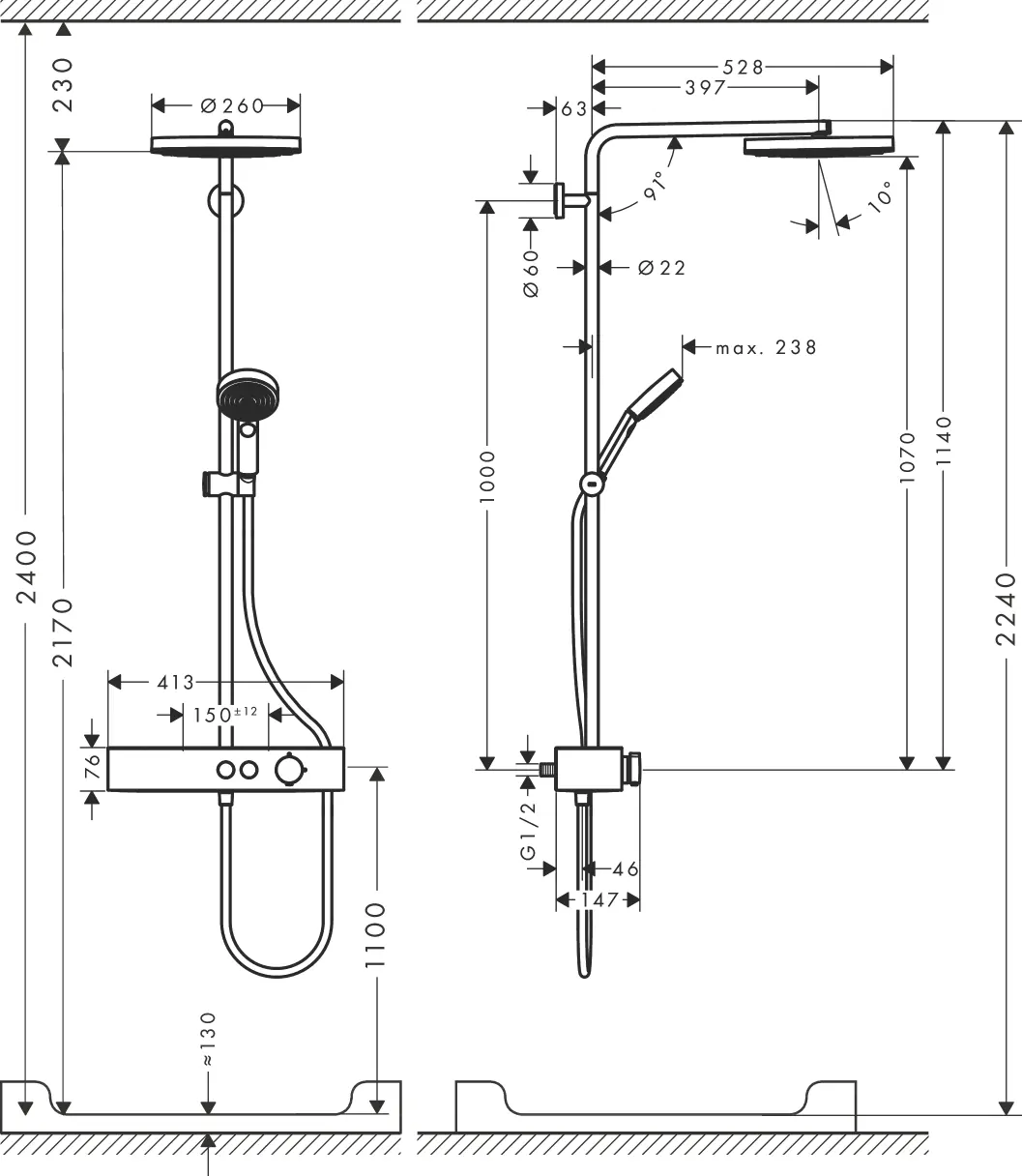

Zestaw przeznaczony jest do montażu natynkowego. Wysokość rury może zostać skrócona w razie potrzeby. Należy zwrócić uwagę na wymiary montażowe przedstawione na schemacie, w tym rozstaw przyłączy 150 mm oraz wysokość instalacji.
Części zamienne
W przypadku konieczności naprawy lub wymiany elementów, należy korzystać z oryginalnych części zamiennych Hansgrohe. Dokument zawiera szczegółowy rysunek złożeniowy (eksplodowany) z numerami referencyjnymi poszczególnych elementów, takich jak termostat, uszczelki, czy głowica prysznicowa.
Informacje o producencie
Hansgrohe SE
Praktyczna pomoc
Typowe problemy
Niska wydajność przepływu wody
Sprawdź, czy ciśnienie w instalacji wynosi co najmniej 0,9 bar oraz czy ogranicznik przepływu nie jest zanieczyszczony.
Woda jest zbyt gorąca
Sprawdź ustawienie SafetyFunction (blokada 40°C) i upewnij się, że termostat jest poprawnie skalibrowany.
Przed użyciem
- Sprawdź ciśnienie w instalacji (zalecane 0,9 - 10 bar).
- Upewnij się, że przyłącza mają standardowy rozstaw 150 ± 12 mm.
- Sprawdź, czy wszystkie uszczelki są poprawnie osadzone przed dokręceniem elementów.
Parametry w praktyce
- Ciśnienie robocze
- Zakres ciśnienia wody, w którym urządzenie pracuje poprawnie (0,9 - 10 bar).
- Rozstaw przyłączy
- Odległość między przyłączami ciepłej i zimnej wody (150 mm ± 12 mm).
Ilustracje i schematy
- Rysunek techniczny pokazuje wymiary montażowe oraz wysokość instalacji.
- Schemat części zamiennych ułatwia identyfikację elementów serwisowych.
Zgodność modelu
- Zestaw przeznaczony do montażu natynkowego.
- Wymaga standardowego przyłącza wody.
