Instrukcja montażu sauny zewnętrznej Harvia Solide Compact
Kompletny przewodnik montażu sauny zewnętrznej Harvia Solide Compact. Dowiedz się, jak przygotować fundament, złożyć konstrukcję ścian, podłogę, dach oraz wyposażyć wnętrze sauny krok po kroku.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja dotyczy montażu sauny zewnętrznej Harvia Solide Compact. Do poprawnego montażu wymagane są dwie osoby. Należy pamiętać, że drewno jest produktem naturalnym, który może pęcznieć, kurczyć się lub odkształcać pod wpływem wilgoci, dlatego podczas montażu może być konieczne użycie siły. Drewno sauny jest surowe, dlatego zaleca się pomalowanie zewnętrznej części odpowiednim środkiem ochronnym.
Przygotowanie i fundament
Solidny fundament betonowy jest kluczowy dla trwałości i bezpieczeństwa sauny. Zaleca się wykonanie go przez specjalistę. Fundament musi być idealnie wypoziomowany. Zaleca się stosowanie taśm z tworzywa sztucznego lub smoły między drewnem podstawy a betonem, aby zapobiec przenikaniu wilgoci. W podłodze i na tarasie znajdują się szczeliny o szerokości 7 mm, które umożliwiają odpływ wody.
Montaż konstrukcji
Montaż należy przeprowadzać zgodnie z planem podłogi i rysunkami technicznymi. Proces obejmuje:

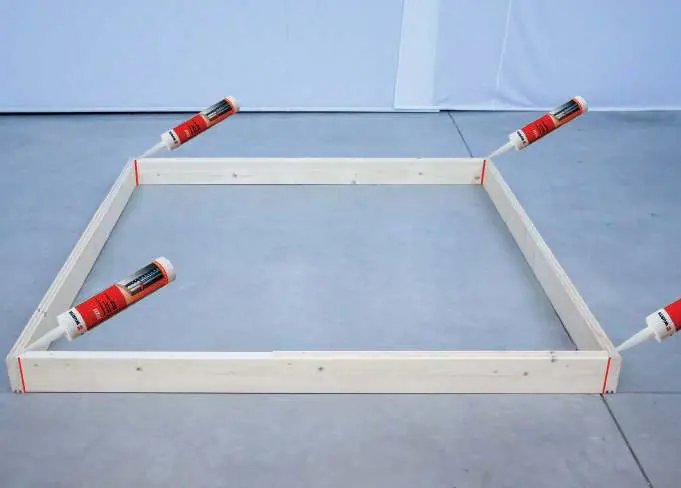

- Montaż ram podstawy: Ułożenie na fundamencie, sklejenie narożników i skręcenie wkrętami 5x80 mm.

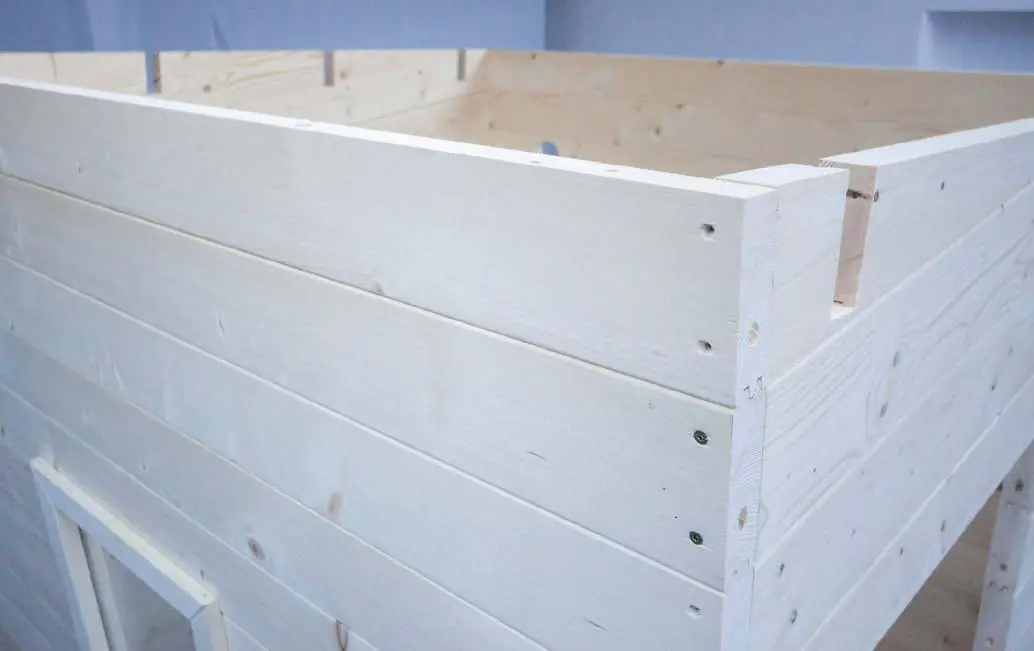

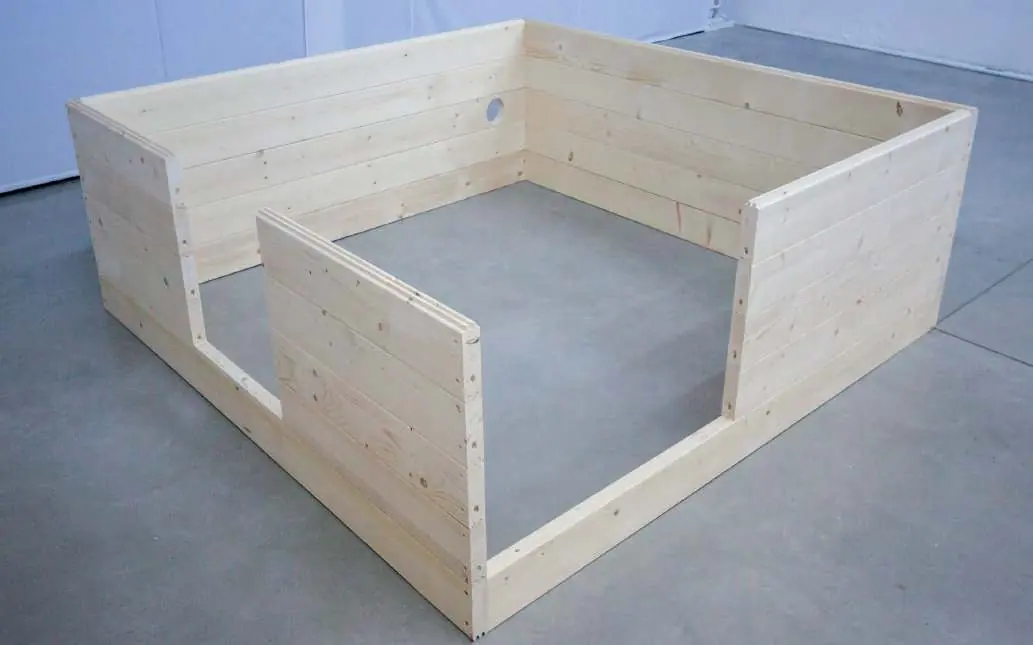

- Montaż ścian: Układanie bali rzędami, zaczynając od ściany tylnej. Należy sklejać i skręcać narożniki oraz wbijać kołki w nawiercone otwory w każdym rzędzie.
- Montaż podłogi: Ułożenie wodoodpornych desek podłogowych i przykręcenie ich do ramy podstawy z użyciem dystansów 7 mm.
- Montaż wnętrza: Instalacja ławek, podnóżka, oparcia oraz osłony pieca.
- Montaż dachu: Instalacja listew wsporczych, elementów dachu wewnętrznego, krokwi, desek pióro-wpust oraz listew wiatrowych.
Opcjonalny taras

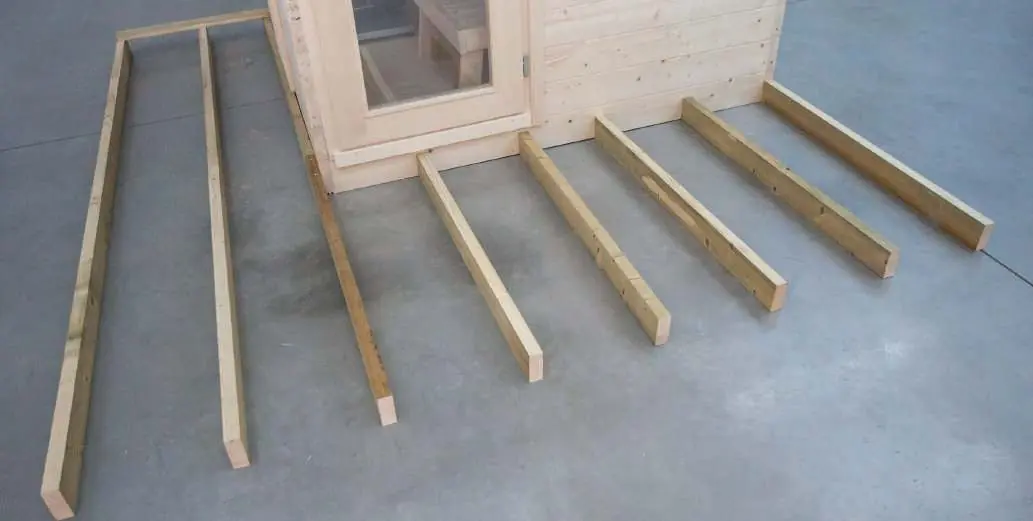

Montaż tarasu obejmuje ułożenie ramy podstawy, przykręcenie desek tarasowych wkrętami 4x60 mm oraz montaż elementów osłonowych i słupów wsporczych dachu.
Konserwacja i bezpieczeństwo
Użytkownik jest odpowiedzialny za zakotwienie sauny. Należy skonsultować się z lokalnym urzędem budowlanym w sprawie wytycznych konstrukcyjnych i norm obciążenia. Pokrycie dachowe nie jest zawarte w standardowym zestawie i musi być zainstalowane zgodnie z instrukcją producenta.
Praktyczna pomoc
Typowe problemy
Drewno pęcznieje lub kurczy się
Jest to naturalne zjawisko. Podczas montażu niektórych elementów może być wymagane użycie siły.
Woda pod podłogą
Upewnij się, że fundament jest wypoziomowany i umożliwia odpływ wody spod podłogi.
Przed użyciem
- Przygotuj fundament (płyta betonowa lub fundament pasowy).
- Upewnij się, że fundament jest idealnie poziomy.
- Zapewnij dwie osoby do montażu.
- Przygotuj narzędzia: wiertarka/wkrętarka, piły, młotek, miarka, poziomica, nóż, drabina.
- Zabezpiecz drewno (zalecane malowanie z zewnątrz).
Ilustracje i schematy
- Schematy pokazują kolejność układania bali ścian (W1-W4).
- Rysunki techniczne fundamentu wskazują na konieczność izolacji między drewnem a betonem.
Zgodność modelu
- Opcjonalny taras wymaga osobnego montażu.
- Pokrycie dachowe nie jest zawarte w zestawie.
