Instrukcja obsługi elektrycznego pieca do sauny Harvia 145/160/180/190
Szybki przewodnik po instalacji i obsłudze elektrycznego pieca do sauny Harvia. Dowiedz się, jak prawidłowo układać kamienie, podłączyć zasilanie, sterować temperaturą i rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy elektrycznych pieców do sauny Harvia z serii 145, 160, 180, 190 oraz ich wariantów E. Piec służy wyłącznie do ogrzewania kabiny sauny do temperatury kąpieli. Użycie do innych celów jest zabronione.
Układanie kamieni
Prawidłowe ułożenie kamieni ma kluczowe znaczenie dla bezpieczeństwa i wydajności pieca. Używaj tylko kamieni przeznaczonych do sauny (perydotyt, oliwin, itp.).
- Kamienie powinny mieć średnicę 5–10 cm.
- Układaj kamienie luźno, aby zapewnić cyrkulację powietrza.
- Nie blokuj kamieni między grzałkami.
- Kamienie powinny wspierać się nawzajem, nie obciążając grzałek.
Obsługa pieca
Modele 145-190 posiadają wbudowany timer i termostat. Modele z oznaczeniem "E" wymagają zewnętrznego sterownika.
- Włączanie: Ustaw timer w sekcji "on" (0-4h).
- Opóźnienie: Ustaw timer w sekcji "pre-setting" (0-8h).
- Temperatura: Ustaw za pomocą termostatu.
Instalacja
Instalacja musi być wykonana przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami.
- Piec należy zamontować na ścianie zgodnie z zachowaniem bezpiecznych odległości (patrz rysunek 6).
- Podłączenie elektryczne musi być wykonane zgodnie ze schematem (rysunek 13/14).
- Czujnik temperatury należy zamontować na ścianie nad piecem, 100 mm poniżej sufitu.
Konserwacja i rozwiązywanie problemów

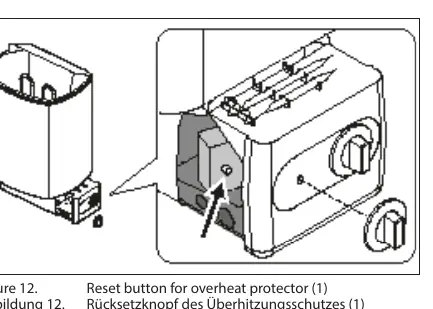

Kamienie należy przekładać przynajmniej raz w roku. W przypadku problemów z grzaniem, sprawdź bezpieczniki, połączenia elektryczne oraz czy nie zadziałało zabezpieczenie przed przegrzaniem.
Praktyczna pomoc
Typowe problemy
Piec nie grzeje
Sprawdź bezpieczniki, upewnij się, że kabel jest podłączony, sprawdź ustawienia timera i termostatu, zresetuj zabezpieczenie przed przegrzaniem.
Sauna nagrzewa się zbyt wolno
Sprawdź bezpieczniki, upewnij się, że wszystkie grzałki świecą, sprawdź ustawienia termostatu, sprawdź moc pieca i wentylację.
Przed użyciem
- Sprawdź, czy na piecu nie ma żadnych przedmiotów.
- Upewnij się, że kamienie są ułożone prawidłowo.

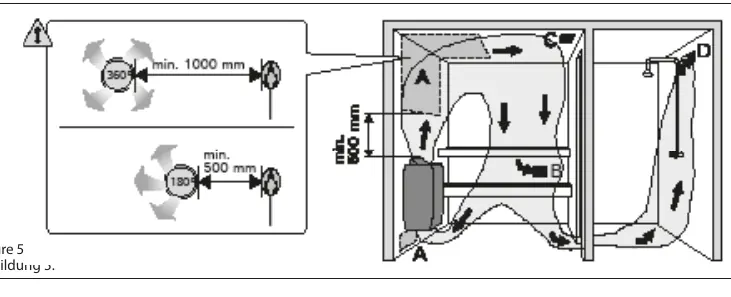

- Sprawdź, czy wentylacja sauny jest drożna.
Parametry w praktyce
- Bezpieczniki (A)
- Wymagane zabezpieczenie elektryczne dla danego modelu.
Ilustracje i schematy
- Rysunek 1: Prawidłowe układanie kamieni w piecu.

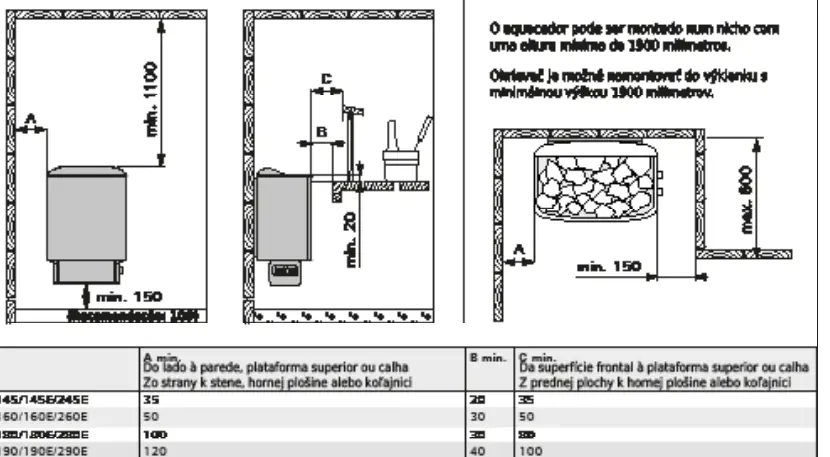

- Rysunek 6: Bezpieczne odległości montażowe.

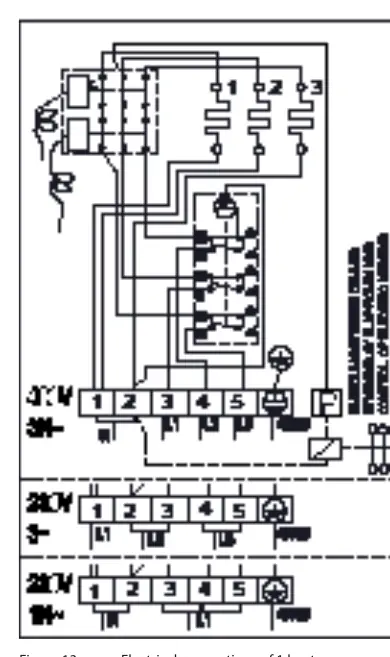

- Rysunek 13/14: Schematy połączeń elektrycznych.
Zgodność modelu
- Modele 145-190 posiadają wbudowane sterowanie.
- Modele 145E-190E i 245E-290E wymagają zewnętrznego sterownika.
