Instrukcja obsługi i wykaz części witryny grzewczej Hendi 120Ltr
Przewodnik techniczny i wykaz części zamiennych dla witryny grzewczej Hendi 120Ltr (model 233726). Dokument zawiera szczegółowy schemat budowy, listę komponentów oraz schemat elektryczny urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument jest wykazem części zamiennych (Bill of Materials) oraz schematem technicznym dla witryny grzewczej Hendi 120Ltr (numer części 233726). Dokument służy do identyfikacji komponentów urządzenia w celach serwisowych i naprawczych.
Wykaz części i budowa

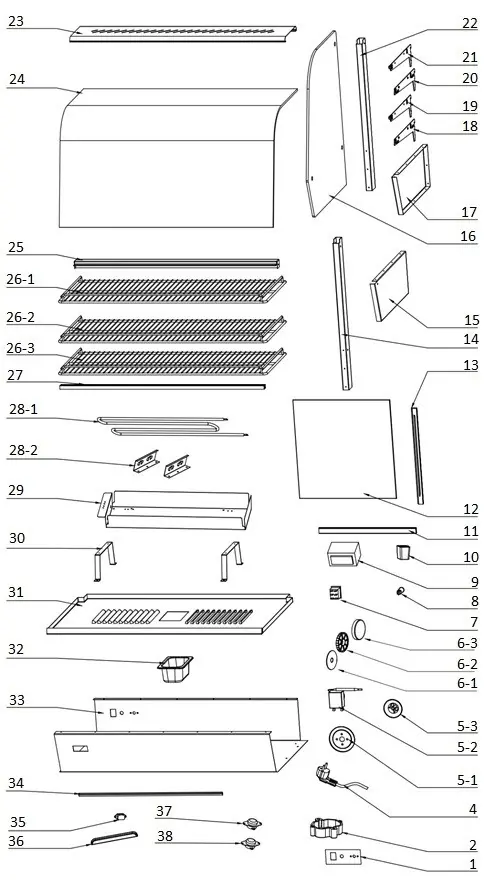

Na pierwszej stronie znajduje się rysunek złożeniowy (exploded view), który przedstawia rozmieszczenie wszystkich elementów urządzenia. Każdy element jest ponumerowany, co odpowiada tabeli na stronie drugiej. Tabela zawiera szczegółowe informacje o częściach, w tym ich numery katalogowe oraz specyfikacje.
Specyfikacja techniczna komponentów
- Półki: Urządzenie posiada trzy półki o wymiarach: górna (63.5 x 33.5 cm), środkowa (63.5 x 36.5 cm) oraz dolna (63.5 x 39.5 cm).
- Zabezpieczenia termiczne: Zastosowano dwa rodzaje zabezpieczeń: Clixon 150°C (wymaga ręcznego resetu) oraz Clixon 125°C (z automatycznym resetem).
- Zasilanie: Przewód zasilający typu H05RN-F 3G0.75mm.
- Zbiornik na wodę: Standard GN1/9.
Schemat elektryczny
Strona trzecia zawiera schemat połączeń elektrycznych, który ilustruje obwód zasilania, termostat, elementy grzejne oraz oświetlenie LED. Schemat jest przeznaczony dla wykwalifikowanego personelu serwisowego w celu diagnozy usterek elektrycznych.
Informacje o producencie
HENDI
Praktyczna pomoc
Typowe problemy
Sprawdź bezpiecznik termiczny (Clixon 150°C) – może wymagać ręcznego resetu w przypadku przegrzania.
Przed użyciem
- Sprawdź, czy wszystkie szyby (boczne, przednia) są poprawnie zamontowane.
- Upewnij się, że zbiornik na wodę (GN1/9) jest na swoim miejscu.
- Sprawdź stan przewodu zasilającego (H05RN-F 3G0.75mm) pod kątem uszkodzeń.
- Zweryfikuj poprawność montażu półek (górna, środkowa, dolna).
