Instrukcja montażu oświetlenia Hinkley 15774 Hardscape
Dowiedz się, jak prawidłowo zainstalować i podłączyć oświetlenie Hinkley 15774 Hardscape. Instrukcja zawiera schematy montażu, wytyczne dotyczące okablowania oraz parametry zasilania.
Spis treści
Najważniejsze informacje
Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie. W przypadku konieczności wykonania nowego okablowania, należy skonsultować się z wykwalifikowanym elektrykiem lub lokalnymi władzami w celu sprawdzenia wymogów prawnych.
Parametry zasilania i obsługa
Oprawa jest przeznaczona do pracy z systemami Hinkley 12V AC lub Nexus 15V DC. Możliwe jest pełne ściemnianie przy użyciu ściemniacza typu MLV po stronie 120V AC transformatora 12V AC.
Okablowanie
- Przed instalacją lub serwisem należy odłączyć transformator od zasilania.
- Przewody należy poprowadzić zgodnie z lokalnymi przepisami budowlanymi.
- Należy odizolować dwa przewody z oprawy i połączyć je z głównym przewodem zasilającym za pomocą złączek wypełnionych silikonem.
- Przewody powinny być zakopane na głębokość maksymalnie 15,2 cm (6 cali).
- Główny przewód zasilający musi zostać przycięty w odległości 15,2 cm od konstrukcji budynku, oprawy lub złączki.
Montaż

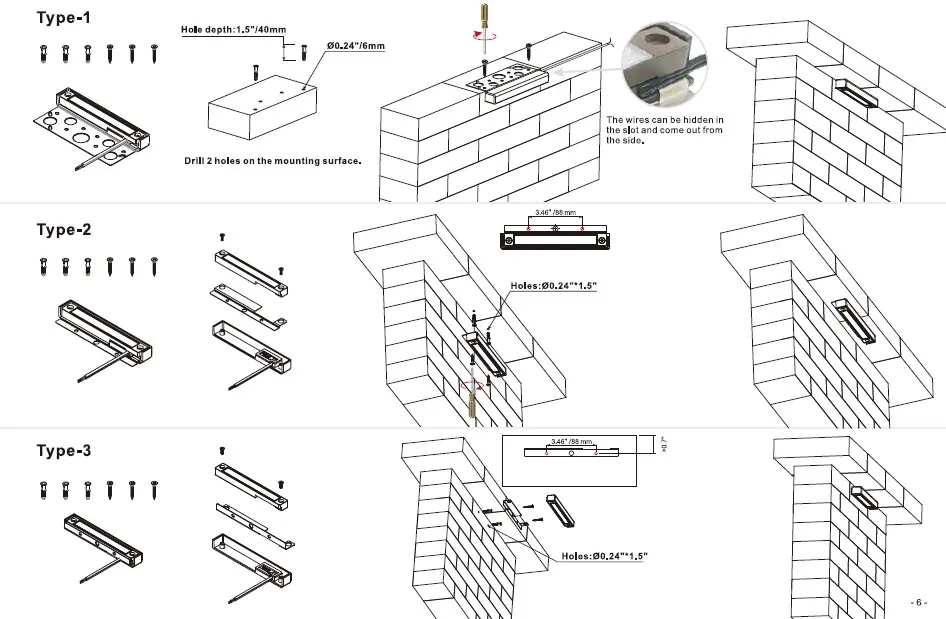

Instrukcja przewiduje trzy typy montażu (Type-1, Type-2, Type-3). Należy dobrać odpowiedni typ do powierzchni montażowej. W przypadku konieczności serwisowania silnika LED, należy podważyć go z obudowy za pomocą płaskiego śrubokręta.
Informacje o producencie
Hinkley Lighting
Praktyczna pomoc
Typowe problemy
Upewnij się, że używasz ściemniacza typu MLV po stronie 120V AC transformatora.
Silnik LED jest przyklejony do obudowy. Aby go serwisować, należy podważyć go płaskim śrubokrętem.
Przed użyciem
- Wyłącz zasilanie przed rozpoczęciem prac.
- Upewnij się, że system zasilania to 12V AC lub 15V DC.
- Przygotuj złączki wypełnione silikonem do połączeń elektrycznych.
- Sprawdź lokalne przepisy dotyczące głębokości zakopania przewodów (maks. 15,2 cm).
