Instrukcja obsługi oświetlenia tarasowego LED Hoftronic Malaga
Przewodnik instalacji i obsługi oświetlenia tarasowego LED Hoftronic Malaga. Dowiedz się, jak zamontować lampy, podłączyć zasilacz, sparować piloty i ściemniacz oraz rozwiązywać problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zestaw oświetlenia tarasowego LED Hoftronic Malaga jest gotowy do użycia po podłączeniu zasilania. Pilot i ściemniacz są fabrycznie sparowane (z wyjątkiem opcjonalnego 4-kanałowego pilota). Montaż wymaga wywiercenia otworów 28 mm i podłączenia do zasilania 230V. str. 2
Najważniejsze czynności
- Parowanie pilota str. 3
- Parowanie ściemniacza ściennego str. 3
Problemy i rozwiązania
Światło nie świeci
Podłącz punkt świetlny do innego portu w złączu.
str. 2Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Otwór montażowy | 28 mm | Wymagana średnica otworu | str. 2 |
Gdzie szukać w PDF
- Instrukcja instalacji str. 2
- Funkcje pilota i ściemniacza str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Zestaw oświetlenia tarasowego LED Hoftronic Malaga jest dostarczany jako kompletny system gotowy do użycia. Zestaw zawiera punkty świetlne, zasilacz, złącza oraz pilot zdalnego sterowania. System jest ściemnialny i może być rozbudowywany. Przed montażem należy przetestować wszystkie elementy zestawu.
Montaż i instalacja
Montaż powinien być przeprowadzony przez wykwalifikowaną osobę przy wyłączonym zasilaniu.
- Przygotowanie otworów: Wywierć otwory montażowe o średnicy 28 mm w wybranym miejscu.

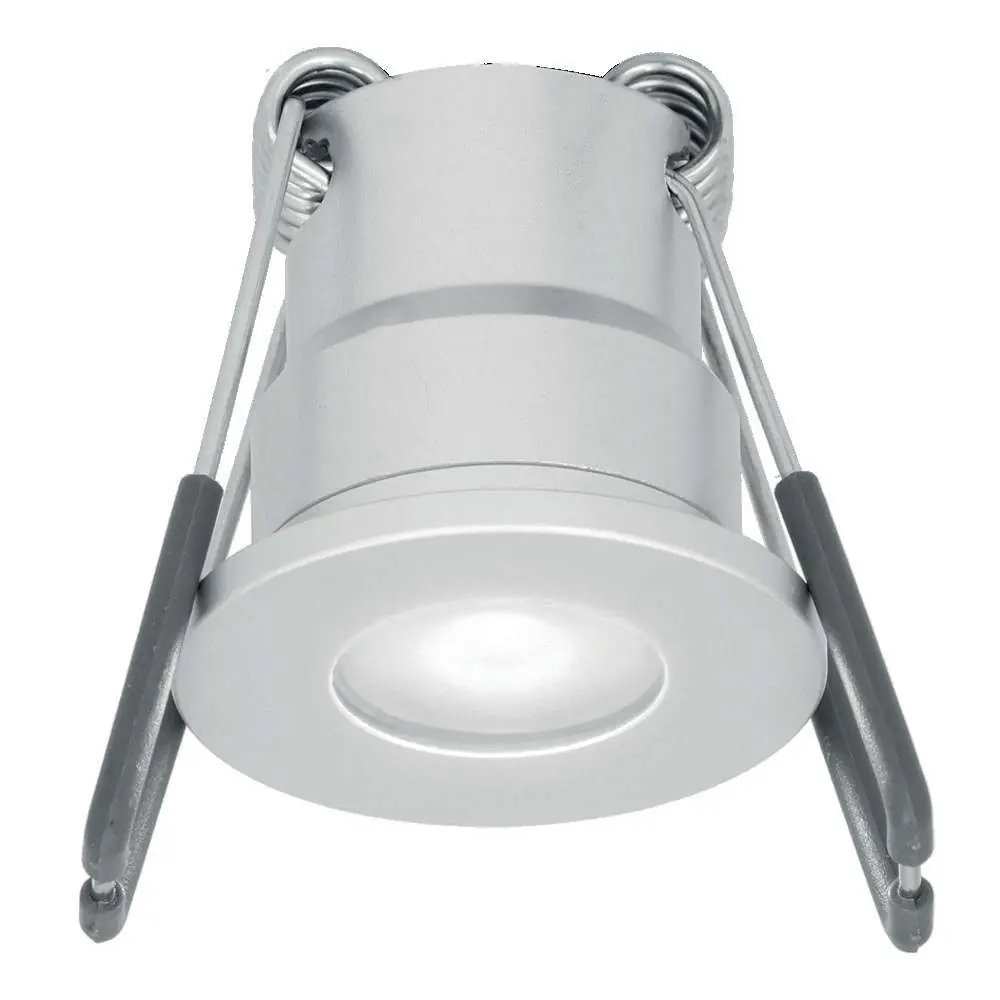

- Montaż punktów świetlnych: Umieść lampy w otworach tak, aby sprężyny dotykały materiału. Wciśnij obie sprężyny, aby zabezpieczyć lampę w otworze.
- Podłączenie elektryczne: Podłącz punkty świetlne do złącza (każde złącze posiada 6 portów).
- Zasilanie: Podłącz zasilacz do sieci 230V. N (niebieski) = przewód neutralny, L (brązowy) = przewód fazowy. Zaleca się podłączenie zasilacza do włącznika ściennego.
- Warunki zewnętrzne: Jeśli zasilacz jest instalowany na zewnątrz, musi być umieszczony w wodoszczelnej obudowie (art. nr 396302). Lampy mogą być używane tylko w zadaszonych miejscach.
Parowanie pilota i ściemniacza
Standardowy pilot jest fabrycznie sparowany z zasilaczem. Jeśli konieczne jest ponowne parowanie lub użycie ściemniacza ściennego:
- Parowanie pilota: Odłącz zasilanie zasilacza, naciśnij i przytrzymaj przycisk SET, podłącz zasilanie, zwolnij przycisk SET, gdy światła zamigają, a następnie naciśnij przycisk Mode 4 razy.
- Parowanie ściemniacza ściennego: Odłącz zasilanie, naciśnij i przytrzymaj przycisk ON/OFF, podłącz zasilanie, zwolnij przycisk ON/OFF, a następnie naciśnij przycisk Night light 3 razy.
Rozwiązywanie problemów
Jeśli oświetlenie nie działa, spróbuj podłączyć punkt świetlny do innego portu w złączu. Jeśli problem nadal występuje, skontaktuj się z dystrybutorem.
Rozbudowa zestawu
Zestaw jest rozszerzalny. Standardowo obsługuje do 12 punktów świetlnych. Przy użyciu opcjonalnego 4-kanałowego pilota możliwe jest sterowanie nawet 36 punktami świetlnymi.
Informacje o producencie
Hoftronic
Praktyczna pomoc
Typowe problemy
Światło nie świeci
Spróbuj podłączyć punkt świetlny do innego portu w złączu. Jeśli to nie pomaga, skontaktuj się z dystrybutorem.
Przed użyciem
- Sprawdź zawartość opakowania
- Przetestuj zestaw przed montażem
- Przygotuj otwory montażowe 28 mm
- Upewnij się, że zasilanie jest wyłączone przed pracą
Ilustracje i schematy
- Schemat 1: Testowanie zestawu
- Schemat 2: Wyłączanie zasilania
- Schemat 3: Montaż w otworze
- Schemat 4: Podłączenie do złącza 6-portowego
- Schemat 5: Podłączenie zasilania 230V
Zgodność modelu
- Zestaw można rozbudować do 36 punktów świetlnych przy użyciu 4-kanałowego pilota
- Transformator do użytku zewnętrznego wymaga wodoszczelnej obudowy (art. 396302)
